Kompaktes Differenzdruck-Schrägrohrmanometer zur zuverlässigen Anzeige und überwachung des Luftdruckes in der Lüftungs- und Klimatechnik.
Kompaktes Differenzdruck-Schrägrohrmanometer zur zuverlässigen Anzeige und überwachung des Luftdruckes in der Lüftungs- und Klimatechnik.
Anwendung/Typ | Differenzdruck-Manometer |
---|---|
Einsatzzweck | Messwerterfassung |
Messgrössen | Differenzdruck |
Schnittstelle | Schaltkontakt |
Ausgang Schaltkontakt | Schaltbereich, 40..600 Pa, 100..1500 Pa, Schaltdifferenz, 30 Pa, 80 Pa, max. 250 V ~, 3 A ohmsche Last, 2 A induktive Last, Mikroschalter mit Silberkontakten, Lebensdauer: >1.000.000 Schaltspiele |
Temperatureinsatzbereich (°C) | -40..+60 |
Temperatureinsatzbereiche (°C) | -40..+60 |
Einsatzbereich Druck | Luft und nicht entflammbare / nicht aggressive Gase, max. 200 kPa |
Messbereich Druck | -50..+50 Pa, -20..+100 Pa, -100..+500 Pa, 0..+600 Pa |
Genauigkeit Druck | ±1 Pa, ±5 Pa (-100..0 Pa), ±25 Pa (+1..+500 PA), ±5 Pa (0..+200 Pa), ±25 Pa (201..+600 PA) |
Anzeige | Flüssigkeitsanzeige |
Gehäuse | ABS, Deckel PMMA, PS: Deckel PC, Membran Silikon |
Farbe | blau |
Schutzart | IP54, gemäss DIN EN 60529 |
Anschluss | Kabeleinführung M16 für Kabel mit Ø=8 mm, Schraubklemme, max. 1,5 mm², Druckanschluss ABS, Anschlussschlauch: PVC, soft |
Lieferumfang | inkl. Befestigungsschrauben (2x), inkl. Druckanschluss-Set und 2 m PVC-Anschlussschlauch, inkl. 30 ml Anzeigeflüssigkeit, inkl. 2 Markierungsaufkleber (rot/grün) |
Gerät Länge (mm) | 210 |
Gerät Breite (mm) | 140 |
Gerät Höhe (mm) | 60 |
Gefahrgut | Nein |
Vorschau | Name |
---|---|
MM_Datasheet_en.pdf | |
MM_Datenblatt_de.pdf | |
MM_PS_Datasheet_en.pdf | |
MM_PS_Datenblatt_de.pdf |
Vorschau | Name |
---|---|

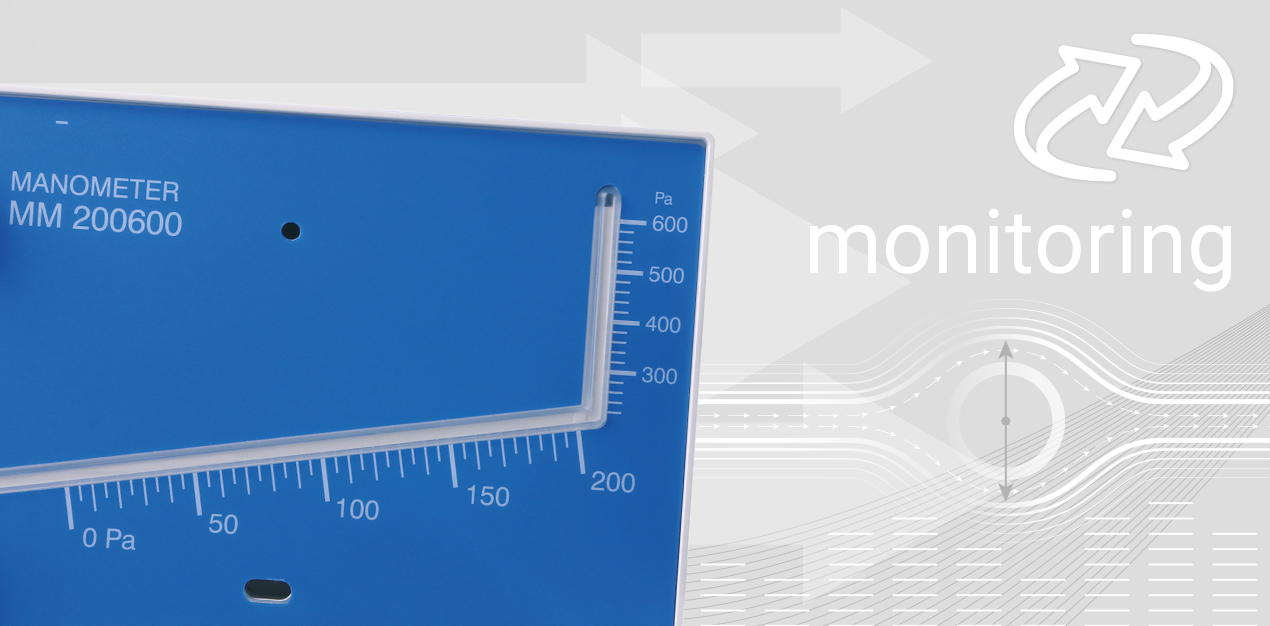

MM_Header.jpg |
