| Anwendung/Typ |
Raumbediengerät |
| Einsatzzweck |
Raumklimasteuerung, Messwerterfassung |
| Messgrössen |
Temperatur, relative Feuchte, absolute Feuchte, Enthalpie, Taupunkt, CO2, VOC, CO2/VOC-Mix |
| Schnittstelle |
LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet |
| Funktionen |
Temperatursteuerung, Lüftersteuerung, Anwesenheit |
| Bedienfunktionen |
Sollwertverstellung Temperatur, Lüfterstufenverstellung, max. 5 Stufen, Präsenzmeldung, ECO-Funktion |

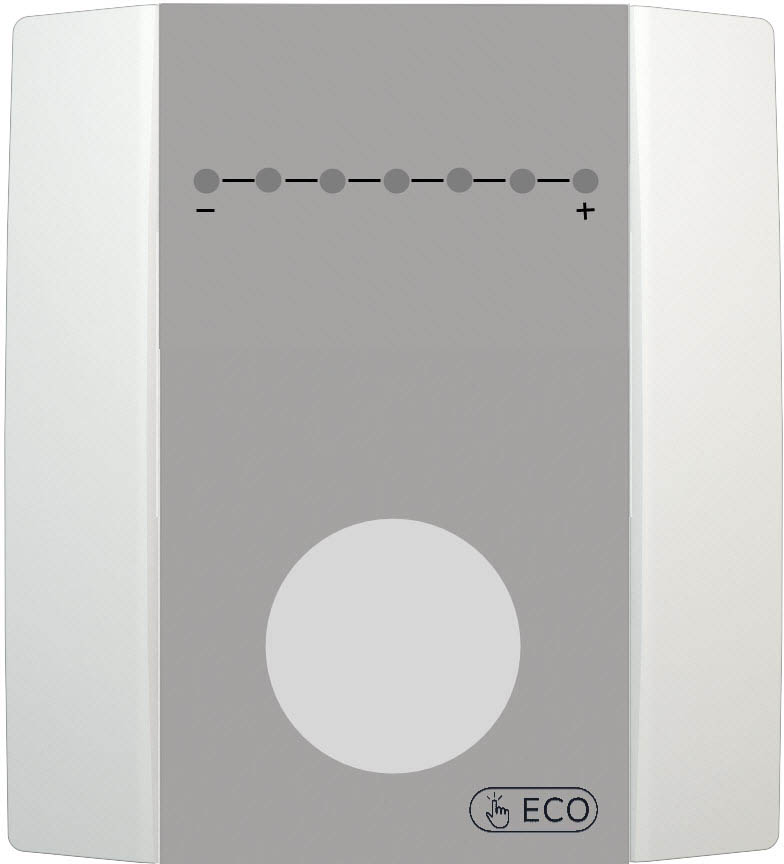

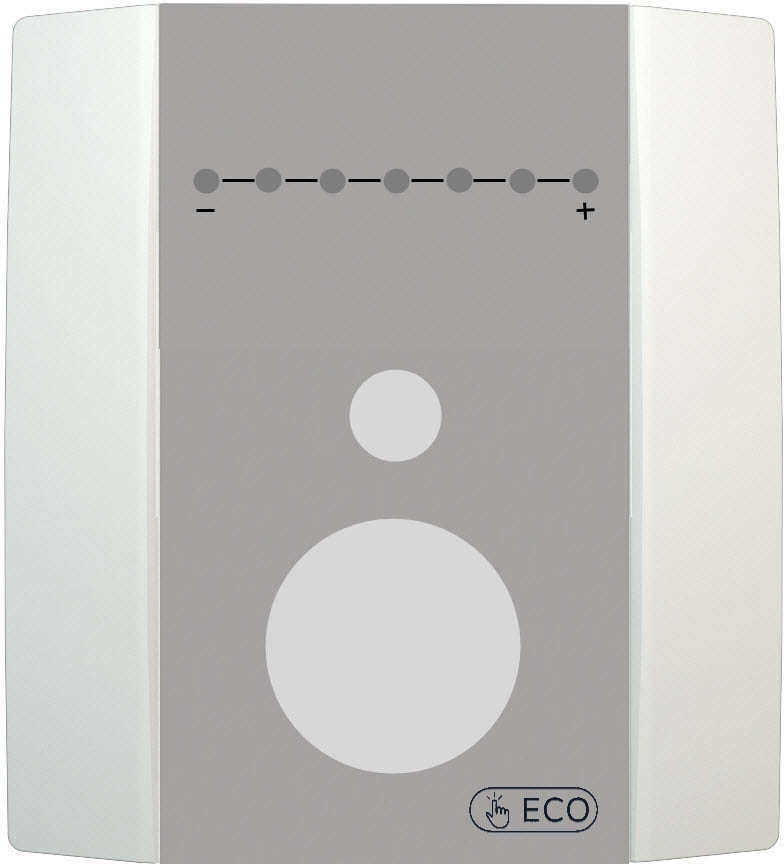

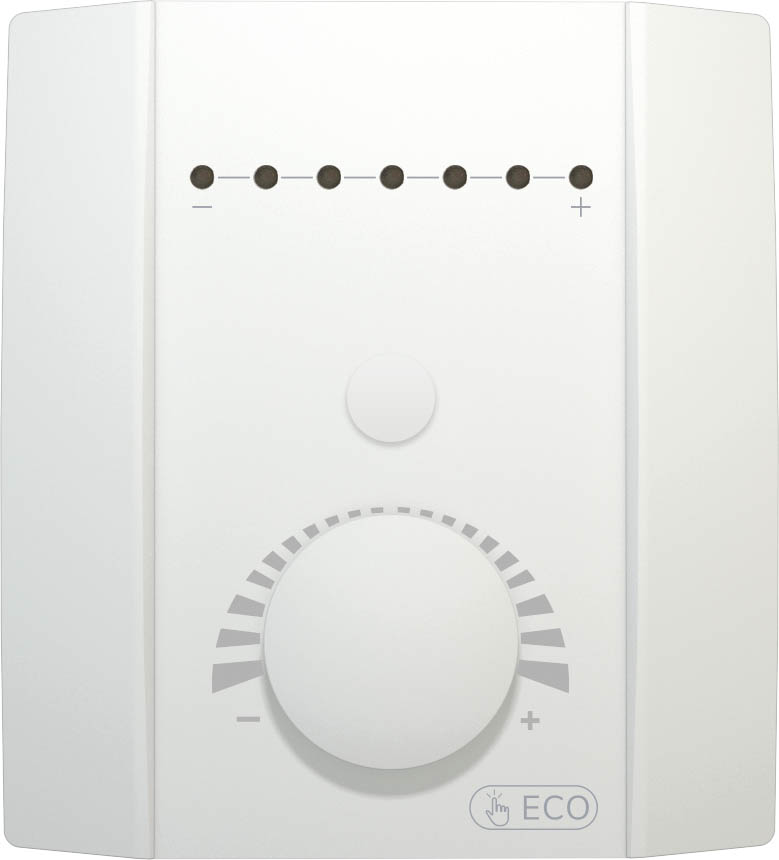

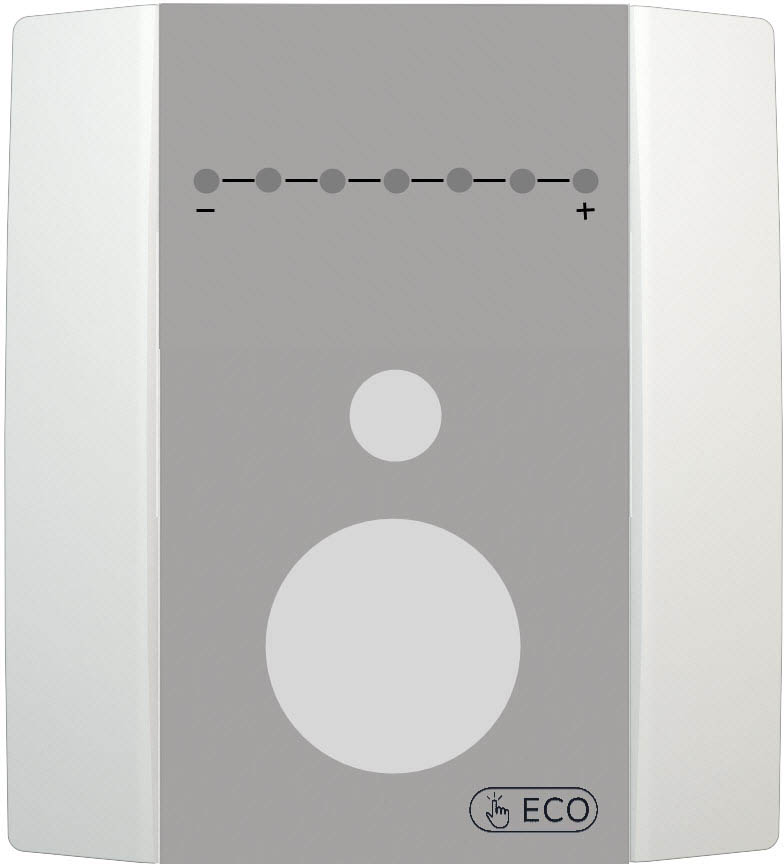

| Bedienelemente |
Drehgeber/Drücksteller für Sollwertverstellung/ECO-Funktion, Taster zur Lüfterstufenverstellung mit bis zu 5 Schaltstufen, Taster (T), mit LED 24 V =, Farbe konfigurierbar über Jumper (7 Farben) |
| Konfiguration |
NOVOSapp, App, uConfig, BUS, ETS (KNX), LoRaWAN® Downlink, (je nach Typ) |
| Eingang |
1x Eingang für NTC10k oder potentialfreien Kontakt, 1x Eingang für potentialfreien Kontakt, 2x Eingang für potentialfreien Kontakt |
| Netzwerktechnologie |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Funktechnologie |
LoRaWAN® (868 MHz) |
| Datenübertragung |
bidirektional, RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit) |
| Temperatureinsatzbereich (°C) |
-35..+70 |
| Ausgangssignal Temperatur |
0..+50 °C (Standardeinstellung), auswählbar aus 4 Temperaturbereichen -50..+50 | 0..+50 | -20..+80 | -15..+35 °C |
| Einsatzbereich Feuchte |
max. 85% rH nicht kondensierend |
| Genauigkeit Temperatur |
±0,5 K (typ. bei 21 °C), im Standardmessbereich |
| Messbereich Feuchte |
0..100% rH ohne Betauung, 0..85 KJ/kg Enthalpie, 0..50 | 0..80 g/m³ absolute Feuchte, 0..+50 | -20..+80 °C Taupunkt, optional konfigurierbar |
| Genauigkeit Feuchte |
±2% zwischen 10..90% rH (typ. bei 21 °C) |
| Messbereich CO2 |
0..2000 ppm, 0..5000 ppm, optional konfigurierbar |
| Genauigkeit CO2 |
±50 ppm +3% des Messwerts (typ. bei 21 °C, 50% rH, 1015 hPa), Selbstkalibrierung Dual Channel |
| Messung VOC (Mischgas) |
beheizter Metalloxid-Halbleiter |
| Spannungsversorgung |
24 V = (±10%) SELV, 15..35 V = SELV, 19..29 V ~ SELV, Batterie Typ AA (1x) |
| Leistungsaufnahme |
typ. 0,4 W (24 V =), 0,8 VA (24 V ~) |

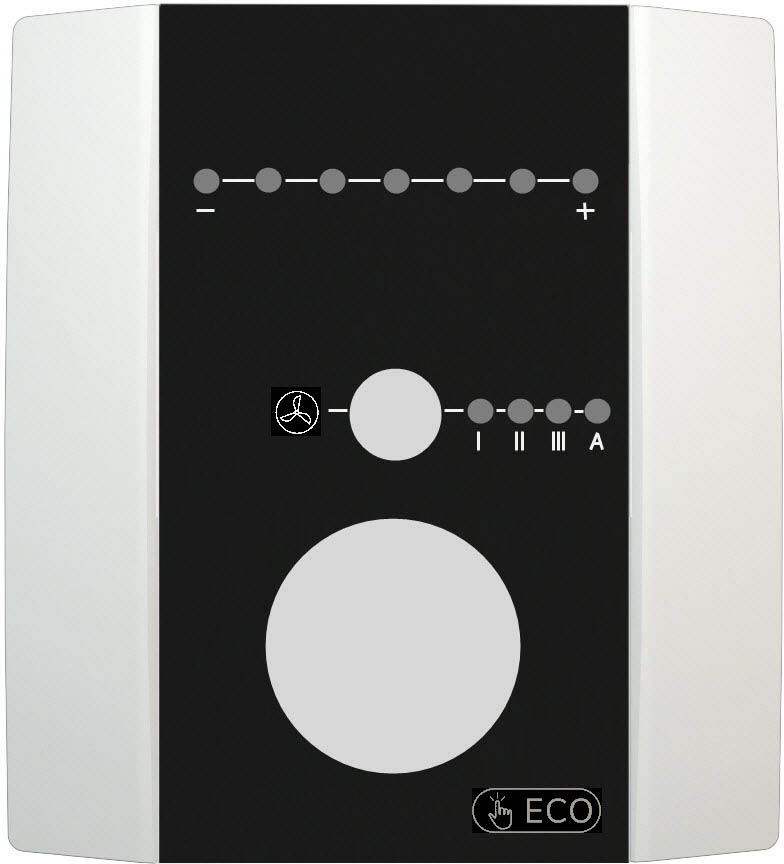

| Anzeige |
ePaper Display 44x24 mm, LED zur Statusrückmeldung, 7 LEDs zur Anzeige der Sollwertverstellung, Beschriftung {- +}, 4 LEDs zur Anzeige der Lüfterstufe, Beschriftung {[Lüfterflügel] I II III A} |
| Gehäuse |
PC V0 |
| Farbe |
reinweiss, schwarz |
| Schutzart |
IP20, gemäss DIN EN 60529 |
| Anschluss |
werkzeuglos montierbare Federzugklemme, max. 1,5 mm², abnehmbare Steckklemme, max. Ø=0,8 mm, Kabeleinführung Öffnung Rückseite, Sollbruchstelle unten oder Bohrmarkierung oben |
| Montage |
Aufputz auf Standard UP-Dose (Ø=60 mm), Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm), flach auf Untergrund, kleben oder schrauben, Gehäuseunterteil kann separat vom Gehäuseoberteil vormontiert und verdrahtet werden |
| Verpackung Länge (mm) |
115 |
| Verpackung Breite (mm) |
105 |
| Verpackung Höhe (mm) |
30 |
| Verpackung |
Faltkarton |
| Gerät Länge (mm) |
110 |
| Gerät Breite (mm) |
100 |
| Gerät Höhe (mm) |
23 |
| Hinweise |
Mischgas-Fühler erfassen Gase und Dämpfe, die oxidiert (verbrannt) werden können: Körpergerüche, Tabakrauch, Ausdünstungen von Materialien (Möbel, Teppiche, Farbanstriche, Klebstoff, ...), Bitte beachten Sie unser 'Informationsblatt EasySens® Funk' |
| Option Gehäuse |
ePaper Display 44x24 mm |
| Gefahrgut |
Nein |
