| Anwendung/Typ |

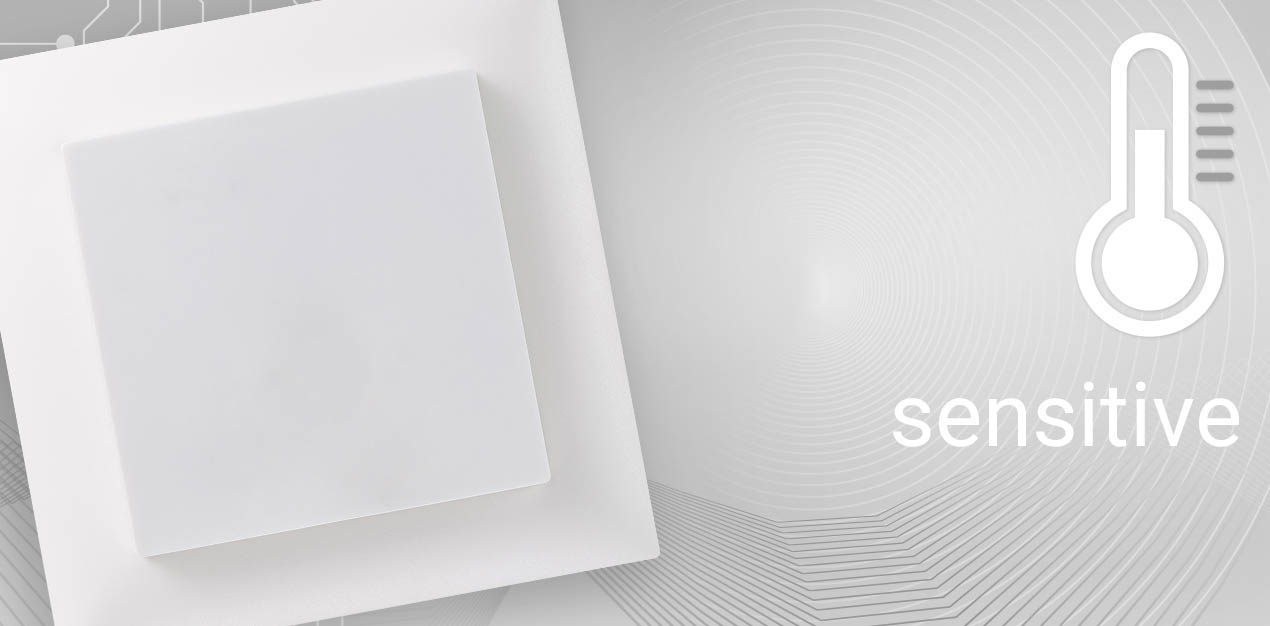

Raumregler |
| Einsatzzweck |
Messwerterfassung |
| Messgrössen |
Temperatur |
| Schnittstelle |
RS485 Modbus, RS485 BACnet, LON FT, Aktiv, 0..10 V |
| Konfiguration |
Software/Plug-In zur Konfiguration, BUS, Jumper, DIP-Schalter, (je nach Typ) |
| Ausgang Spannung |
2x 0..10 V, min. Last 10 kΩ, Heizen + Kühlen oder Ansteuerung 6-Wege-Ventil |
| Eingang |
2x Eingang digital für potentialfreien Schaltkontakt, 4x Eingang digital für potentialfreien Schaltkontakt |
| Netzwerktechnologie |
RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology) |
| Datenübertragung |
RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit) |
| Temperatureinsatzbereich (°C) |
0..+50 |
| Temperatureinsatzbereiche (°C) |
0..+50 |
| Einsatzbereich Feuchte |
max. 85% rH nicht kondensierend |
| Genauigkeit Temperatur |
±0,5 K (typ. bei 21 °C) |
| Spannungsversorgung |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Leistungsaufnahme |
typ. 0,9 W (24 V =), 1 VA (24 V ~) |
| Gehäuse |
PC, Zentralscheibe Thermokon (Rahmen wählbar) |
| Farbe |
weiss, reinweiss glänzend, reinweiss matt, aluminium, Jung aluminium |
| Schutzart |
IP20, IP30, gemäss DIN EN 60529 |
| Anschluss |
Schraubklemme, max. 1,5 mm², steckbar |
| Schalterprogramme |
Berker, Busch-Jaeger, Feller, Gira, Jung, Merten, Peha, (bei Bestellung bitte den gewünschten Rahmen angeben) |
| Schalterprogramm Berker |
S.1, B.3 Aluminium, B.7, B.7 Glas, Q.1, Q.3, K.5 Aluminium/Edelstahl |
| Schalterprogramm Busch-Jaeger |
alpha nea®, Busch-axcent® mit Zwischenrahmen, Busch-balance® SI, Busch-Duro 2000® SI, future® linear mit Zwischenrahmen, impuls, Reflex SI, solo® mit Zwischenrahmen |
| Schalterprogramm Feller |
EDIZIOdue, STANDARDdue |
| Schalterprogramm Gira |
E2, E3, Esprit, Event, Flächenschalter mit Zwischenrahmen, Standard 55 |
| Schalterprogramm Jung |
A 500, A 550, A creation, A plus, AS 500, CD 500 mit Zwischenrahmen, LS 990 mit Zwischenrahmen |
| Schalterprogramm Merten |
1-M, Antik mit Zwischenrahmen, Artec mit Zwischenrahmen, Artec Edelstahl mit Zwischenrahmen, Atelier-M, M-Plan, M-Pure, M-Smart |
| Schalterprogramm Peha |
Aura, Aura Glas |
| Montage |
Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm) |
| Verpackung Länge (mm) |
90 |
| Verpackung Breite (mm) |
90 |
| Verpackung |
Faltkarton |
| Gerät Länge (mm) |
81 |
| Gerät Breite (mm) |
81 |
| Gerät Höhe (mm) |
38 |
| Gefahrgut |
Nein |
