| Anwendung/Typ |
Raumbediengerät |
| Einsatzzweck |
Raumklimasteuerung, Messwerterfassung |
| Messgrössen |
Temperatur |
| Schnittstelle |
Passiv |
| Funktionen |
Lüftersteuerung, Anwesenheit |
| Bedienfunktionen |
Lüfterstufenverstellung, Präsenzmeldung, Statusrückmeldung über LED |
| Bedienelemente |

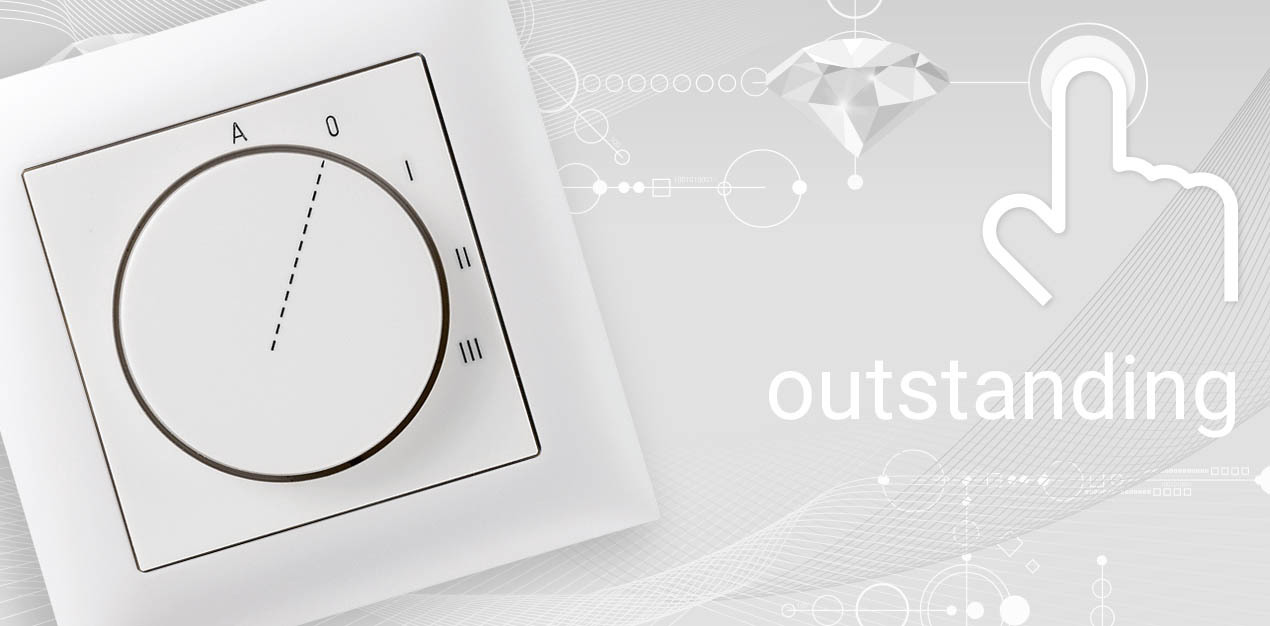

Drehschalter (S), 3 Lüfterstufen, Beschriftung {0 I II}, 4 Lüfterstufen, Beschriftung {0 I II III}, 5 Lüfterstufen, Beschriftung {A 0 I II III}, Standardbeschriftung des Herstellers, Schaltleistung max. 24 V =/~, 5 W, Taster (T) |
| Sensor |
ohne Sensor, NTC10k, Ni1000TK5000, Pt100 1/3 DIN, NTC10k Precon, NTC1,8k, NTC20k, LM235Z, passiv |
| Temperatureinsatzbereich (°C) |
-35..+70 |
| Einsatzbereich Feuchte |
max. 85% rH nicht kondensierend |
| Genauigkeit Temperatur |
±0,3 K (typ. bei 0 °C), ±0,4 K (typ. bei 0 °C), ±0,2 K (typ. bei 25 °C, temperaturabhängig) |
| Anzeige |
LED zur Statusrückmeldung, grün |
| Gehäuse |
Zentralscheibe im Design des Herstellers, (variiert je nach Schalterprogramm) |
| Schutzart |
IP20, gemäss DIN EN 60529 |
| Anschluss |
Schraubklemme, max. 1,5 mm², steckbar |
| Schalterprogramme |
Berker, Busch-Jaeger, Feller, Gira, Jung, Merten |
| Schalterprogramm Berker |
S.1, B.3 Aluminium, B.7, B.7 Glas, Q.1, Q.3, K.5 Aluminium/Edelstahl |
| Schalterprogramm Busch-Jaeger |
alpha nea®, Busch-axcent®, Busch-balance® SI, Busch-Duro 2000® SI, future® linear, impuls, Reflex SI, solo® |
| Schalterprogramm Feller |
EDIZIOdue, EDIZIOdue mit Zwischenrahmen, STANDARDdue |
| Schalterprogramm Gira |
E2, E3, Esprit, Event, Flächenschalter, Standard 55 |
| Schalterprogramm Jung |
A 500, A 550, A creation, A plus, AS 500, CD 500, LS 990 |
| Schalterprogramm Merten |
1-M, Antik, Artec, Artec Edelstahl, Atelier-M, M-Arc, M-Plan, M-Pure, M-Smart |
| Schalterprogramm Peha |
Aura, Aura Glas |
| Montage |
Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm) |
| Lieferumfang |
inkl. Rahmen |
| Verpackung Länge (mm) |
90 |
| Verpackung Breite (mm) |
90 |
| Verpackung Höhe (mm) |
80 |
| Verpackung |
Faltkarton |
| Gerät Länge (mm) |
81 |
| Gerät Breite (mm) |
81 |
| Gerät Höhe (mm) |
38 |
| Gefahrgut |
Nein |
