| Anwendung/Typ |

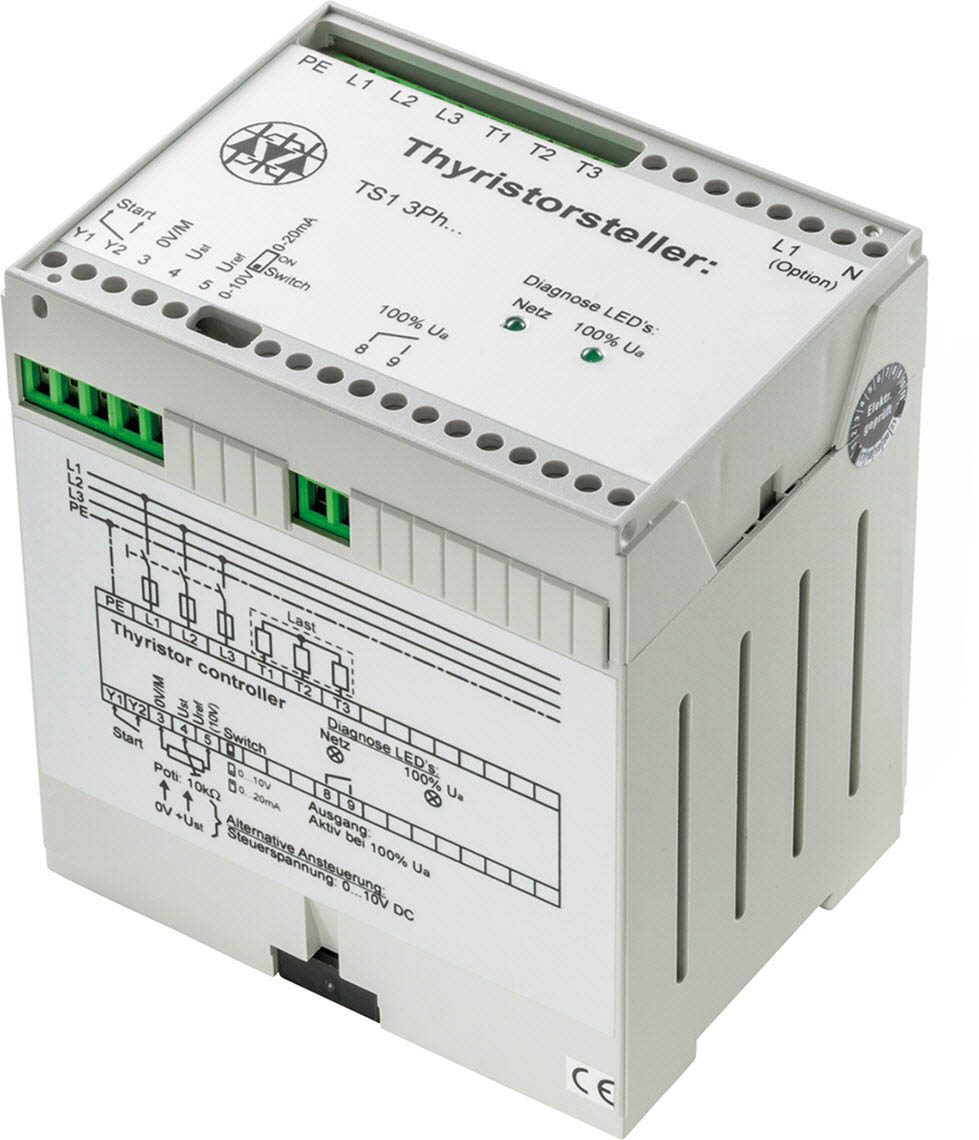

Thyristor-Leistungssteller |
| Konfiguration |
DIP-Schalter |
| Ausgang Spannung |
Referenzspannung für Potentiometer: 10 V = |
| Ausgang Schaltkontakt |
Meldekontakt bei 100% Ua, 1x Schliesserkontakt, 3A für 250 V ~ oder 24 V =, potentialfrei, Leistungsausgang für ohmsche und induktive Lasten, 2,5 kW (400 V ~ / 4 A) |
| Eingang |
Eingang für Potentiometer 2,5..10 kΩ, Ansteuerung mit Sollwertsignal 0..10 V = oder 0..20 mA, optional konfigurierbar |
| Temperatureinsatzbereich (°C) |
0..+45 |
| Temperatureinsatzbereiche (°C) |
0..+45 |
| Spannungsversorgung |
L1, L2, L3, N: 400 V ~ 48..62 Hz, selbstsynchronisierend |
| Leistungsaufnahme |
typ. 13 W |
| Gehäuse |
PA |
| Schutzart |
IP40, Schraubklemmen IP23, gemäss DIN EN 60529 |
| Anschluss |
Schraubklemme, max. 2,5 mm² |
| Montage |
vorbereitet zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5 mm) gemäss DIN EN 60715 |
| Gerät Länge (mm) |
100 |
| Gerät Breite (mm) |
77 |
| Gerät Höhe (mm) |
110 |
| Hinweise |
Typen bis 4 A mit Kühlblech |
| Katalogtabelle |
Thyristor-Leistungssteller |
