AF25+

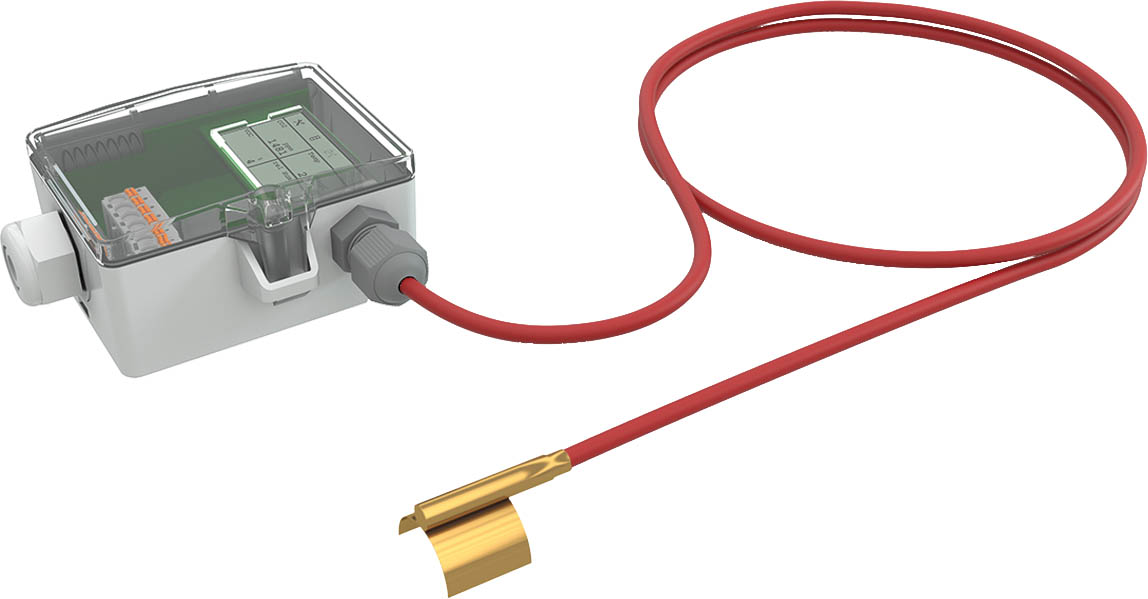

AF25+ LCD TRV MultiRange T135 L1000
Sensor de contacto, Sensor de cable -50..+135 °C | Activo, 0..5 V, 0..10 V | PVC, 0,25 mm², 1 m
Vaina del sensor, Ø=6 mm, latón con la pestaña de contacto, 16 puntos presionados (IP65)
Aplicación/tipo | Sensor de contacto, Sensor de cable |
---|---|
Propósito | Valores de medición |
Valores de medida | temperatura |
Interfaz | Activo, 0..5 V, 0..10 V |
Configuración | USEapp, uConfig, BUS |
Sensor | SI-Protección contra la permeabilidad de la humedad y el estrés mecánico (por ejemplo la vibración) |
Voltaje de salida | 0..10 V o 0..5 V, ajustable a través de puente, configuración de cero de vida mediante app o uConfig, min. carga 10 kΩ |
Temperatura de operación (°C) | -50..+135 |
Temp. de operación (°C) | -50..+135 |
Señal de salida temperatura | escala de salida analógica, 0..+160 °C (configuración estándar), seleccionable a partir de 8 rangos de medición -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, opcionalmente configurable |
Rango de operación temperatura carcasa (°C) | -20..+70 |
Rango de operación humedad | máx. 85% HR sin condensación permanente |
Precisión de temperatura | ±0,5 K (típ. en 21 °C), en rango de medida estándar, ajuste del offset a través de app o uConfig |
Alimentación | 15..35 V = SELV, 19..29 V ~ SELV |
Consumo | máx. 2,5 W (24 V =), 4,3 VA (24 V ~) |
Contacto directo (medios) | Vaina del sensor, Ø=6 mm, latón, con la pestaña de contacto, 16 puntos presionados (IP65) |
Longitud de instalación (mm) | 35 |
Pantalla | LCD 29x35 mm, luz de fondo RGB, con función de semáforo, valores de umbral configurables, opcionalmente configurable a través de la app o uConfig |
Carcasa | USE-M, carcasa a prueba de impactos y roturas con tapa abatible, PC |
Color | blanco puro, cubierta transparente |
Protección | IP65, conforme a EN 60529 |
Conexión | manguito de cable extraíble flextherm M20 para cable Ø=4,5..9 mm, plug-in terminal desmontable, max. 2,5 mm², BUS máx. 1,5 mm², relé máx. 1,5 mm² |
Cable de conexión | PVC, 0,25 mm² |
Longitud cable de conexión (m) | 1 |
Contenido del envío | incl. base de montaje carcasa USE-M blanco puro, incl. conjunto de montaje (tornillos y accesorios) |
Longitud del envase (mm) | 152 |
Ancho del envase (mm) | 128 |
Altura del envase (mm) | 65 |
envase | cartón plegable |
Longitud del dispositivo (mm) | 85 |
Ancho del dispositivo (mm) | 84 |
Altura del dispositivo (mm) | 45 |
