RDI

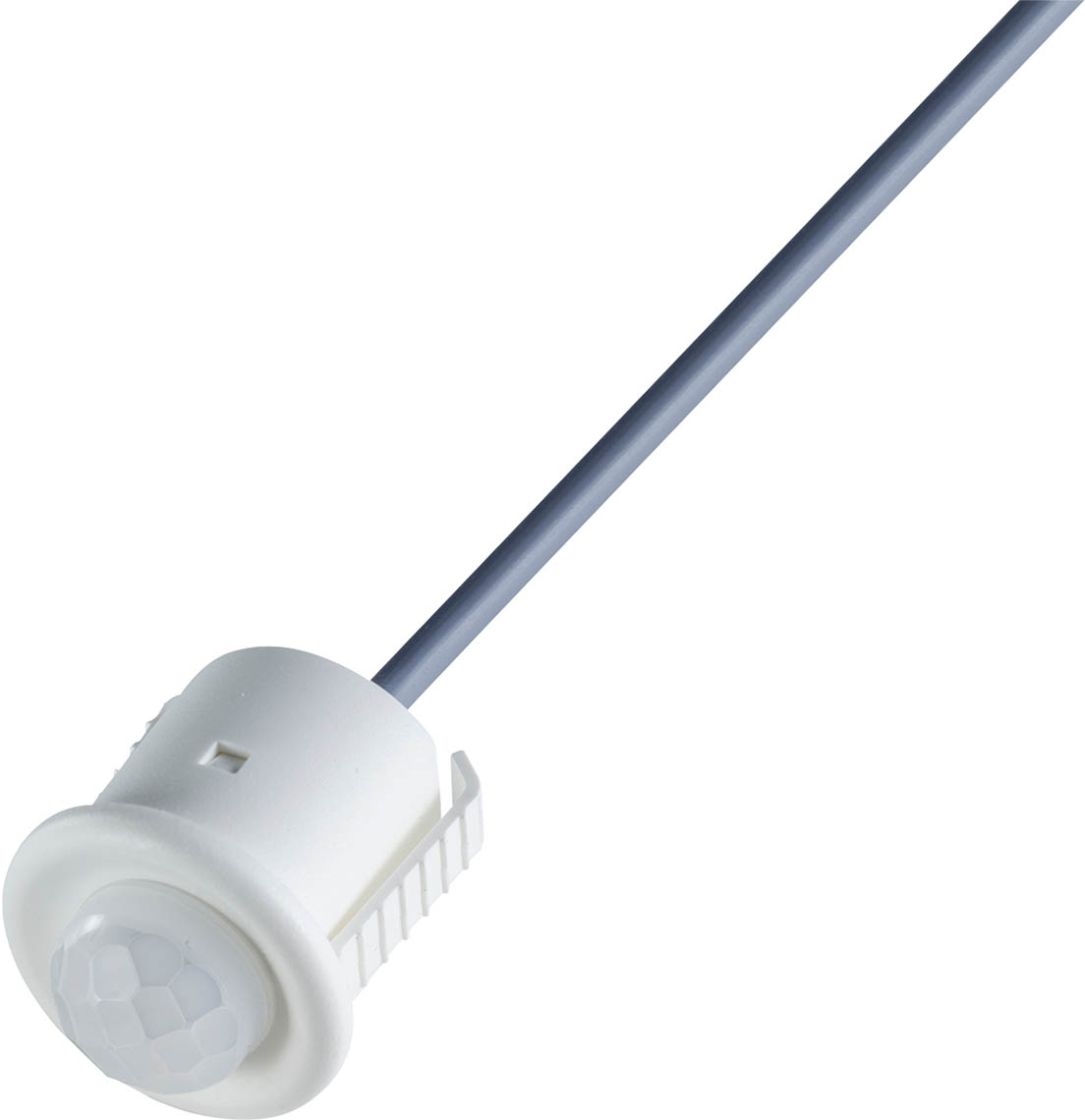

RDI Standard
Sensor empotrado, Sensores de sala movimiento | Contacto de conmutación | -20..+50 °C
forma de cono, rango de detección ángulo 110°/93° (H/V) - con una altura de detección de 2,5 m, rango de detección aproximado aprox. 7,1x5,3 m
Aplicación/tipo | Sensor empotrado, Sensores de sala |
---|---|
Propósito | Valores de medición |
Valores de medida | movimiento |
Interfaz | Contacto de conmutación |
Sensor | PIR (pasivo infrarrojo) |
Salida contacto de conmutación | 1x contacto NA, carga máx. 1 A, para 24 V =/~, libre de potencial, con tiempo de seguimiento 1 segundos |
Temperatura de operación (°C) | -20..+50 |
Temp. de operación (°C) | -20..+50 |
Rango de operación humedad | máx. 85% HR sin condensado |
Rango de detección | forma de cono, rango de detección ángulo 110°/93° (H/V) - con una altura de detección de 2,5 m, rango de detección aproximado aprox. 7,1x5,3 m |
Alimentación | 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
Consumo | típ. 0,5 W (24 V =), 1,1 VA (24 V ~) |
Carcasa | ABS |
Color | blanco puro |
Protección | IP20, conforme a EN 60529 |
Conexión | plug-in terminal, max. 1,5 mm² |
Cable de conexión | PVC, 0,25 mm² |
Longitud cable de conexión (m) | 0,1 |
Montaje | empotrado |
Longitud del envase (mm) | 90 |
Ancho del envase (mm) | 90 |
Altura del envase (mm) | 35 |
envase | cartón plegable |
Longitud del dispositivo (mm) | 30 |
Ancho del dispositivo (mm) | 30 |
Altura del dispositivo (mm) | 30 |
