| Choix du produit |

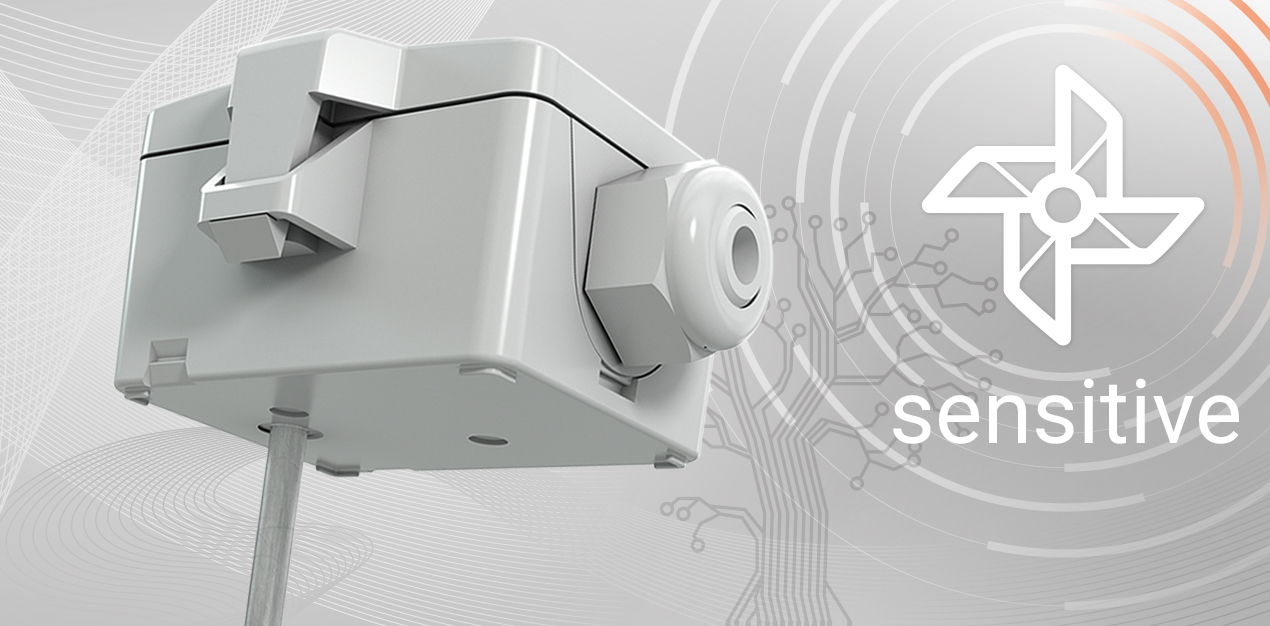

Capteur de gaine, Capteur d'immersion |
| Application |
Mesurer les valeurs |
| Paramètres mesurés |
température |
| Protocoles/Digit.-Analog. |
LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet, LON FT, Passif, Actif, 0..5 V, 0..10 V, 4..20 mA, Contact de commutation |
| Configuration |
USEapp, uConfig, BUS, cavalier, interrupteurs DIP, LoRaWAN® Downlink, (selon le type) |
| Sonde |
SI-Protection contre la perméation de l'humidité et les contraintes mécaniques (par exemple les vibrations), Pt1000 DIN Kl. B, Pt100 DIN Kl. B, Pt1000 1/3 DIN, Pt100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC10k Carel, NTC20k, NTC1,8k, NTC5k, LM235Z, DS18B20 1-wire, FeT/Staefa, passive |
| Tension de sortie |
0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 5 kΩ, charge min. 10 kΩ |
| Courant de sortie |
4..20 mA, charge max. 500 Ω |
| Contact de commutation |
2x contact NO flottant pour 24 V ~ ou 24 V = / 3 A |
| Technologie du réseau |
RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology) |
| Technologie radio |
LoRaWAN® (868 MHz) |
| Transmission de données |
bidirectionnel, RTU, semi-duplex, vitesse 9.600, 19.200, 38.400 ou 57.600, parité : aucune (2 bits de stop), paire ou impaire (1 bit de stop) |
| Conditions ambiantes (°C) |
-80..+260 |
| Gammes de fonctionnement température (°C) |
-50..+150, -50..+160, -80..+260 |
| Signal de sortie température |
mise à l'échelle de la sortie analogique, 0..+160 °C (paramètres par défaut), -20..+80 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, configurable en option |
| Gamme de fonctionnement température boîtier (°C) |
-30..+70, -20..+70 |
| Gamme de fonctionnement humidité |
max. 85% rH sans condensation permanente |
| Précision température |
±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, ±0,1 K (typ. @ 0 °C), ±0,3 K (typ. @ 0 °C), ±0,4 K (typ. @ 0 °C), ±0,2 K (typ. @ 25 °C, dépend de la température), potentiomètre pour l'ajustement des compensations, réglage de la compensation via app ou uConfig |
| Alimentation |
15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Consommation |
typ. 0,4 W (24 V =), typ. 0,5 W (24 V =), max. 0,7 W (24 V =), max. 2,5 W (24 V =), 0,8 VA (24 V ~), 1,8 VA (24 V ~), 4,3 VA (24 V ~) |
| Matériel en contact avec médias |
Doigt de gant, Ø=6 mm, acier inoxydable V4A (1.4571), convient pour une utilisation dans des médias agressifs |
| Longueur d'installation (mm) |
50, 100, 150, 200, 250, 300, 450 |
| Afficheur |
LCD 29x35 mm, rétroéclairage RGB, avec fonction de feux de circulation, valeurs de seuil configurables, configurable en option via app ou uConfig |
| Boîtier |
USE-S, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC, USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur |
blanc pur, couvercle transparent |
| Protection |
IP65, selon EN 60529 |
| Raccordement |
entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, entrée de câble amovible M25 avec entrée de câble quadruple pour câble max. Ø=7 mm, bornier amovible, max. 2,5 mm², BUS max. 1,5 mm², relais max. 1,5 mm² |
| Fil de raccordement |
2 fils, 3 fils, 4 fils |
| Montage |
lorsqu'il est utilisé comme capteur de gaine, utiliser une bride de montage MF6DS flexible (+90..+120 °C) ou MF6 (laiton, +120..+260 °C), ou avec un boîtier USE-S avec clip de montage, pour utilisation comme le capteurs d'immersion, veuillez utiliser un doigt de gant THVADS / THMSDS |
| Contenu de la livraison |
bride de montage MF6DS flexible inclus, clip de montage boîtier USE-S blanc pur inclus, kit de montage (vis et accessoires) inclus |
| emballage |
boîte pliante |
| Notes |
antenne externe disponible sur demande |
| Option boîtier |
LCD 29x35 mm, rétroéclairage RGB |
| Gefahrgut |
LABEL_NO |
