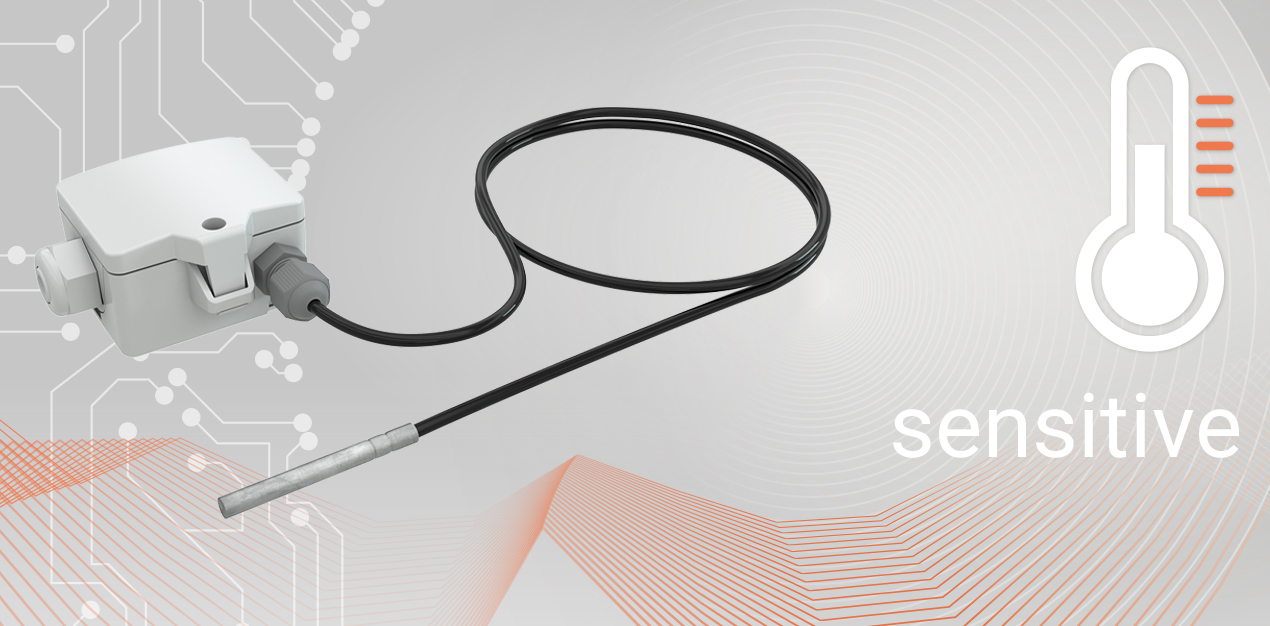

TF25+
Sonde de température à câble pour systèmes HVAC et intégration dans la fabrication de machines. Elle peut être utilisée avec un doigt de gant pour applications dans des gaines, comme sonde de température de fluides. En fonction de l'application, des câbles en PVC, silicone, PTFE et fibre de verre sont disponibles.
| Choix du produit | Capteur à câble |
|---|---|
| Application | Mesure des grandeurs physiques |
| Paramètres mesurés | température |
| Protocoles/Digit.-Analog. | Passif, Actif, 0..5 V, 0..10 V, 4..20 mA, LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet, Contact de commutation |
| En stock | LABEL_NO |
| Configuration | USEapp, Application, uConfig, BUS, cavalier, interrupteurs DIP, Commande descendante LoRaWAN®, (selon le type) |
| Sonde | SI-Protection contre la pénétration d’humidité et les contraintes mécaniques (p. ex. vibrations) |
| Tension de sortie | 0..10 V ou 0..5 V, réglable par cavalier, configuration du zéro vivant (live-zero) via l’application ou uConfig, charge min. 5 k?, charge min. 10 k? |
| Courant de sortie | 4..20 mA, charge max. 500 ? |
| Contact de commutation | 2x contact NO libre de potentiel pour 24 V ~ ou 24 V = / 3 A |
| Technologie du réseau | RS485 Modbus, RS485 BACnet (MS/TP) |
| Technologie radio | LoRaWAN® (868 MHz) |
| Transmission de données | RTU, semi-duplex, vitesse 9.600, 19.200, 38.400 ou 57.600, parité : aucune (2 bits d’arrêt), paire ou impaire (1 bit d’arrêt) |
| Conditions ambiantes (°C) | -50..+250 |
| Gammes de fonctionnement température (°C) | -50..+160, -50..+180, -50..+250 |
| Signal de sortie température | mise à l'échelle de la sortie analogique, 0..+160 °C (réglage par défaut), sélection parmi 8 plages de température -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, réglable sur le transmetteur, configurable en option via l’application ou uConfig |
| Gamme de fonctionnement humidité | max. 85% rH avec condensation de courte durée |
| Précision température | ±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, potentiomètre de réglage du décalage, réglage du décalage via l’application ou uConfig |
| Alimentation | 15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV, pile de type AA (2x) |
| Consommation | typ. 0,4 W (24 V =), max. 0,5 W (24 V =), max. 2,5 W (24 V =), 0,8 VA (24 V ~), 4,3 VA (24 V ~) |
| Matériel en contact avec médias | Tube de sonde, Ø=6 mm, acier inoxydable V4A (1.4571), sertissage en 16 points (IP65), roulé (IP67) |
| Longueur d'installation (mm) | 50, 100, 150, 200, 250 |
| Afficheur | LCD 29x35 mm, rétroéclairage RGB, avec signalisation tricolore et seuils configurables, configurable en option via l’application ou uConfig |
| Boîtier | USE-S, boîtier résistant aux chocs et à la rupture avec couvercle à ouverture rapide, PC, USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à ouverture rapide, PC |
| Couleur | blanc pur, couvercle transparent |
| Protection | IP65, IP67, boîtier IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, entrée de câble amovible M25 avec entrée de câble quadruple pour câble max. Ø=7 mm, bornier amovible, max. 2,5 mm², BUS max. 1,5 mm², relais max. 1,5 mm² |
| Fil de raccordement | silicone, HT-silicone, 0,25 mm² |
| Longueur fil de raccordement (m) | 1, 2, 4, 6 |
| Contenu de la livraison | socle de montage pour boîtier USE-S, blanc pur, inclus, socle de montage pour boîtier USE-M, blanc pur, inclus, kit de montage (vis et accessoires) inclus |
| Notes | fil de raccordement PE disponible (nous consulter), Variante avec 2 éléments de mesure indépendants |
