| Choix du produit |

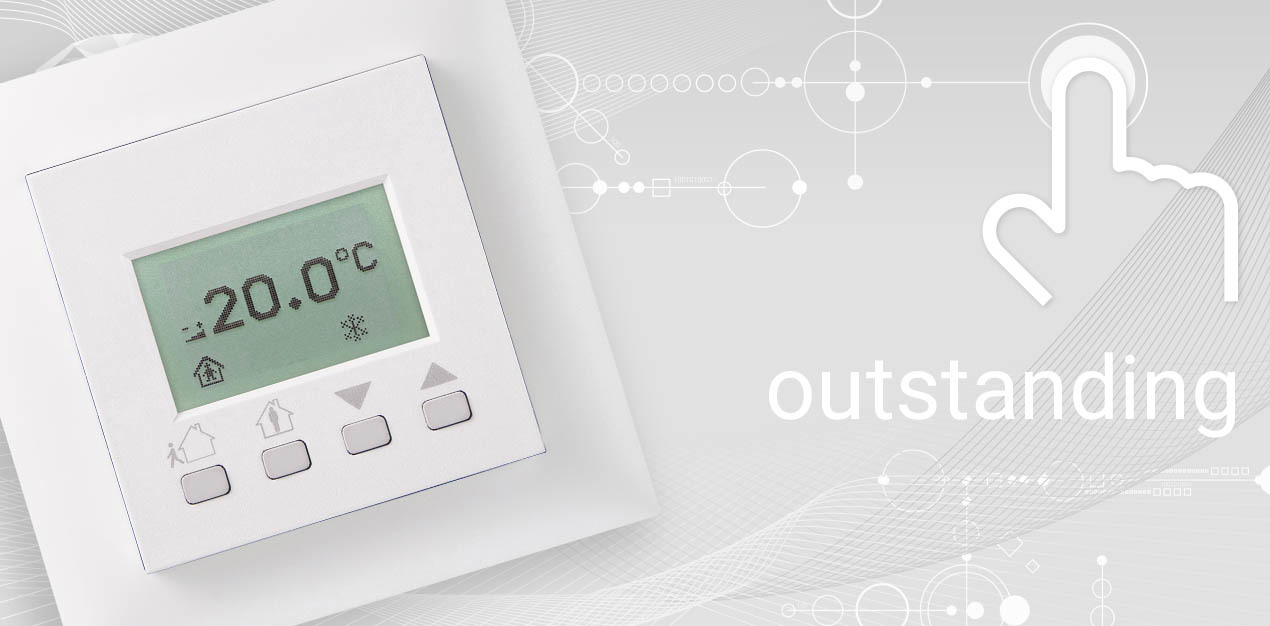

Module de commande d´ambiance |
| Application |
Contrôle du Climat Ambiant, Mesurer les valeurs |
| Paramètres mesurés |
température, humidité relative |
| Protocoles/Digit.-Analog. |
Actif, 0..10 V |
| Fonctions |
contrôle température, présence |
| Fonctions de commande |
réglage de consigne température, réglage de consigne OK/annuler, détection de présence |
| Éléments de commande |
4 touches |
| Configuration |
touches |
| Tension de sortie |
2x 0..10 V, charge min. 1 kΩ, température réelle et consigne |
| Entrée |
2x entrée digitale pour contact flottant, pour activer messages sur l'écran LCD |
| Conditions ambiantes (°C) |
0..+50 |
| Signal de sortie température |
0..+50 °C |
| Gamme de fonctionnement humidité |
max. 85% rH non condensé |
| Précision température |
±0,5 K (typ. @ 21 °C) |
| Plage de mesure d'humidité |
0..95% rH sans condensation |
| Précision humidité |
±2% entre 10..90% rH (typ. @ 21 °C) |
| Alimentation |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Consommation |
typ. 0,8 W (24 V =), 2,5 VA (24 V ~) |
| Boîtier |
PC |
| Couleur |
blanc, blanc pur brillant, blanc pur satiné, aluminium, Jung aluminium |
| Protection |
IP30, selon EN 60529 |
| Raccordement |
bornier à vis, max. 1,5 mm², débrochable |
| Cadres |
Berker, Busch-Jaeger, Feller, Gira, Jung, Merten, Peha, (veuillez préciser le cadre souhaité lors de la commande) |
| Cadre Berker |
S.1, B.3 aluminium, B.7, B.7 verre, Q.1, Q.3, K.5 aluminium/acier inoxydable |
| Cadre Busch-Jaeger |
alpha nea®, Busch-axcent® avec cadre intermédiaire, Busch-balance® SI, Busch-Duro 2000® SI, future® linear avec cadre intermédiaire, Reflex SI, solo® avec cadre intermédiaire |
| Cadre Feller |
EDIZIOdue, STANDARDdue |
| Cadre Gira |
E2, E3, Esprit, Event, Flächenschalter avec cadre intermédiaire, Standard 55 |
| Cadre Jung |
A 500, A 550, A creation, A plus, AS 500, CD 500 avec cadre intermédiaire, LS 990 avec cadre intermédiaire |
| Cadre Merten |
1-M, Antik avec cadre intermédiaire, Artec avec cadre intermédiaire, Artec acier inoxydable avec cadre intermédiaire, Atelier-M, M-Arc, M-Plan, M-Pure, M-Smart |
| Cadre Peha |
Aura, Aura verre |
| Montage |
pour boîte d'encastrement standard EU (Ø=60 mm), pour boîte d'encastrement standard EU (Ø=60 mm, min. 45 mm de profondeur) |
| Longueur de l'emballage (mm) |
90 |
| Largeur de l'emballage (mm) |
90 |
| Hauteur de l'emballage (mm) |
80 |
| emballage |
boîte pliante |
| Longueur du dispositif (mm) |
77 |
| Largeur de l'appareil (mm) |
77 |
| Hauteur du dispositif (mm) |
38 |
