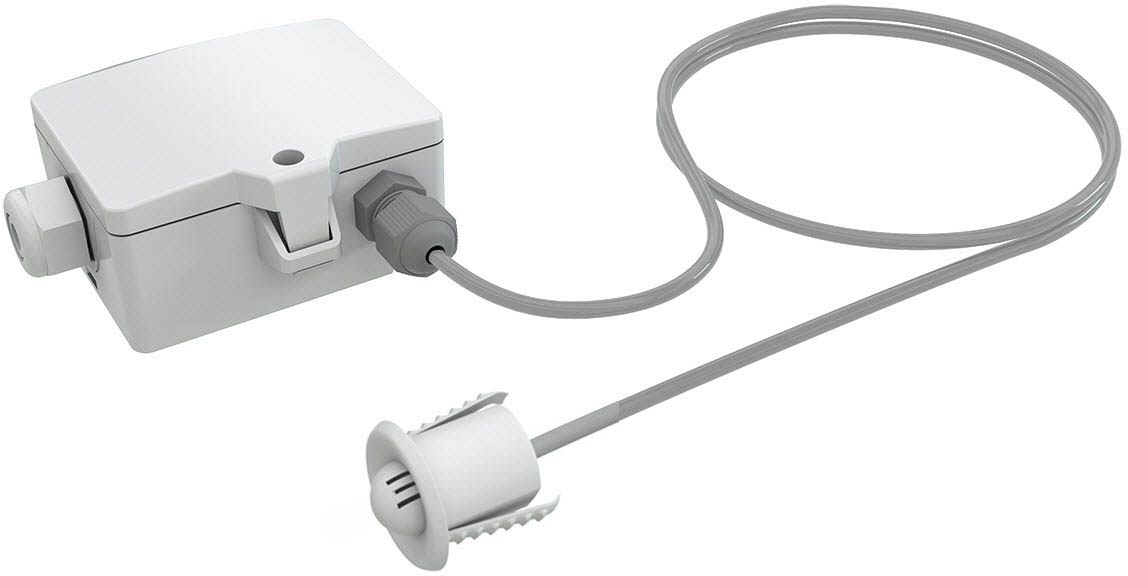

RDF18+
RDF18+ temp_rH VV
Capteur de plafond, Capteur d’ambiance température, humidité | Actif, 0..5 V, 0..10 V | -35..+70 °C
0..100% rH sans condensation, 0..85 KJ/kg enthalpie, 0..50 | 0..80 g/m³ humidité absolue, 0..+50 | -20..+80 °C point de rosée, paramétrable sur la carte
| Choix du produit | Capteur de plafond, Capteur d’ambiance |
|---|---|
| Application | Mesure des grandeurs physiques |
| Eléments de capteurs | température, humidité |
| Paramètres mesurés | température, humidité relative, humidité absolue, enthalpie, point de rosée |
| Protocoles/Digit.-Analog. | Actif, 0..5 V, 0..10 V |
| En stock | LABEL_NO |
| Configuration | cavalier |
| Tension de sortie | 2x 0..10 V ou 0..5 V, réglable par cavalier, charge min. 5 k? |
| Conditions ambiantes (°C) | -35..+70 |
| Gammes de fonctionnement température (°C) | -35..+70 |
| Signal de sortie température | mise à l'échelle de la sortie analogique, 0..+50 °C (réglage par défaut), sélectionnable parmi 4 plages de mesure -40..+60 | 0..+50 | -20..+80 | -15..+35 °C, réglable sur le transmetteur |
| Gamme de fonctionnement humidité | max. 85% rH avec condensation de courte durée |
| Précision température | ±0,3 K (typ. @ 21 °C), dans la plage de mesure par défaut, potentiomètre de réglage du décalage |
| Plage de mesure d'humidité | 0..100% rH sans condensation, 0..85 KJ/kg enthalpie, 0..50 | 0..80 g/m³ humidité absolue, 0..+50 | -20..+80 °C point de rosée, réglable sur le transmetteur |
| Précision humidité | ±2% entre 10..90% rH (typ. @ 21 °C), potentiomètre de réglage du décalage |
| Alimentation | 15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Consommation | typ. 0,4 W (24 V =), 0,8 VA (24 V ~) |
| Matériel en contact avec médias | Tête de sonde, Ø=30 mm, ABS, blanc |
| Boîtier | USE-M, boîtier résistant aux chocs et à la rupture avec couvercle à ouverture rapide, PC |
| Couleur | blanc pur |
| Protection | IP30, boîtier IP65, selon EN 60529 |
| Raccordement | entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, bornier amovible, max. 2,5 mm² |
| Fil de raccordement | câble ruban plat, pour montage à 15 mm de la tête de sonde, séparable au moyen d’une fiche et d’une prise RJ12, noir |
| Longueur fil de raccordement (m) | 3,15 |
| Montage | à encastrer dans cloison |
| Contenu de la livraison | socle de montage pour boîtier USE-M, blanc pur, inclus, kit de montage (vis et accessoires) inclus |
| Longueur de l'emballage (mm) | 174 |
| Largeur de l'emballage (mm) | 91 |
| Hauteur de l'emballage (mm) | 87 |
| emballage | boîte pliante |
| Longueur du dispositif (mm) | 85 |
| Largeur de l'appareil (mm) | 84 |
| Hauteur du dispositif (mm) | 45 |
| Gefahrgut | LABEL_NO |
