| Applicazione/tipo |

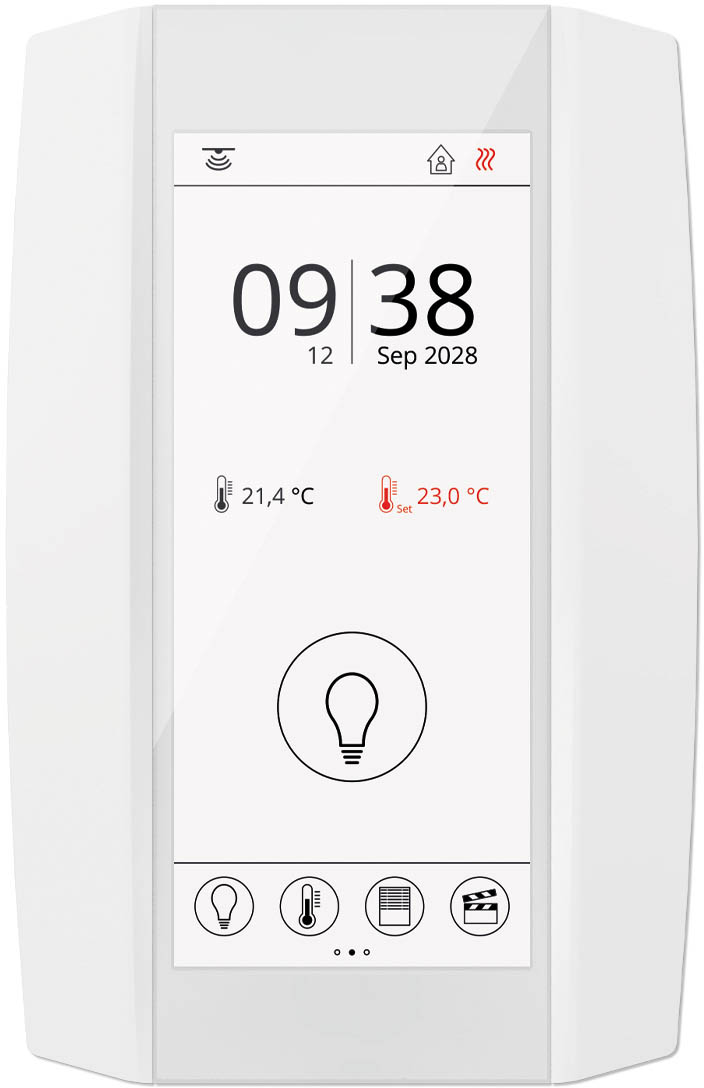

Modulo operatore ambiente |
| Scopo |
Controllo del Clima della Stanza, Controllo dell'illuminazione, Controllo della scena, Controllo dell'ombreggiatura, Valori di misura |
| Valori misurati |
temperatura, umiditá relativa, umidità assoluta, enthalpy, punto di rugiada, CO2, VOC, miscela CO2/VOC |
| Interfaccia |
Casambi (BLE), RS485 Modbus, RS485 BACnet, KNX (TP) |
| Funzioni |
controllo temperatura, controllo ventilatore, cambiamento, monitoraggio finestre/porte, presenza, illuminazione, persiane/tapparelle |
| Funzioni operative |
regolazione del setpoint temperatura, regolazione dello stadio di ventilador, rilevamento presenza, accensione/spegnimento/dimensione della luce, cieco su/giù/regolare, scenari di configurazione, funzione ECO, visualizzazione del valore di misura e della storia |
| Elementi operativi |
schermo tattile |
| Configurazione |
NOVOSapp, App, uConfig, BUS, ETS (KNX), (a seconda del tipo) |
| Ingresso |
1x ingresso per NTC10k o contatto a potenziale zero, 1x ingresso per contatto a potenziale zero, 2x ingresso per contatto a potenziale zero |
| Tecnologia di rete |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Tecnologia radio |
2,4 GHz, Casambi (BLE) |
| Trasmissione dei dati |
RTU, semiduplex, baud rate 9.600, 19.200, 38.400 o 57.600, parità: nessuna (2 bit di stop), pari o dispari (1 bit di stop) |
| Campo di funzionamento temp. (°C) |
0..+50 |
| Segnale di uscita temperatura |
0..+50 °C (impostazione predefinita), selezionabile da 4 intervalli di temperatura -50..+50 | 0..+50 | -20..+80 | -15..+35 °C, configurabile opzionalmente |
| Campo di funzionamento umidità |
max. 85% RH senza condensa |
| Precisione della temperatura |
±0,5 K (tipo a 21 °C), nel campo di misura standard |
| Campo di misura umidità |
0..100% rH non condensato, 0..85 KJ/kg entalpia, 0..50 | 0..80 g/m³ di umidità assoluta, 0..+50 | -20..+80 °C punto di rugiada, configurabile opzionalmente |
| Precisione dell'umidità |
±2% tra 10..90% rH (tip. a 21 °C) |
| Campo di misura CO2 |
0..2000 ppm, 0..5000 ppm, configurabile opzionalmente |
| Precisione della CO2 |
±50 ppm +3% del valore misurato (tip. a 21 °C, 50% rH, 1015 hPa), autocalibrazione a doppio canale |
| Misurazione dei VOC (gas misti) |
semiconduttore a ossido di metallo riscaldato |
| Alimentazione elettrica |
24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Consumo di energia |
tipo 2,5 W (24 V =), 5 VA (24 V ~) |
| Visualizzare |
4,8" TFT, 1120x480 px, tecnologia touch capacitiva |
| Custodia |
con separazione termica e canale del sensore, PC V0 |
| Colore |
bianco puro, nero |
| Classe di protezione |
IP30, secondo DIN EN 60529 |
| Connessione |
può essere montata senza utensili morsetto a molla, max. 1,5 mm², morsetto a innesto rimovibile, max. Ø=0,8 mm, ingresso cavi tramite apertura posteriore, punto di rottura predeterminato (in basso) o segno di foratura (in alto) |
| Montaggio |
in superficie su scatola da incasso standard UE (Ø=60 mm), ad incasso in scatola da incasso standard EU (Ø=60 mm, profondità min. 45 mm), da montare in piano sulla superficie con lamina adesiva o viti, la parte base può essere montata e cablata separatamente |
| Lunghezza dell'imballaggio (mm) |
170 |
| Larghezza dell'imballaggio (mm) |
110 |
| Altezza dell'imballaggio (mm) |
45 |
| imballaggio |
cartone pieghevole |
| Lunghezza del dispositivo (mm) |
163 |
| Larghezza del dispositivo (mm) |
106 |
| Altezza del dispositivo (mm) |
25 |
| Nota |
i sensori a gas misti rilevano gas e vapori che possono essere ossidati (bruciati): odori corporei, fumo di tabacco, esalazioni emesse dai materiali (mobili, tappeti, vernici, colla...) |
| Gefahrgut |
LABEL_NO |
