| Zastosowanie/typu |

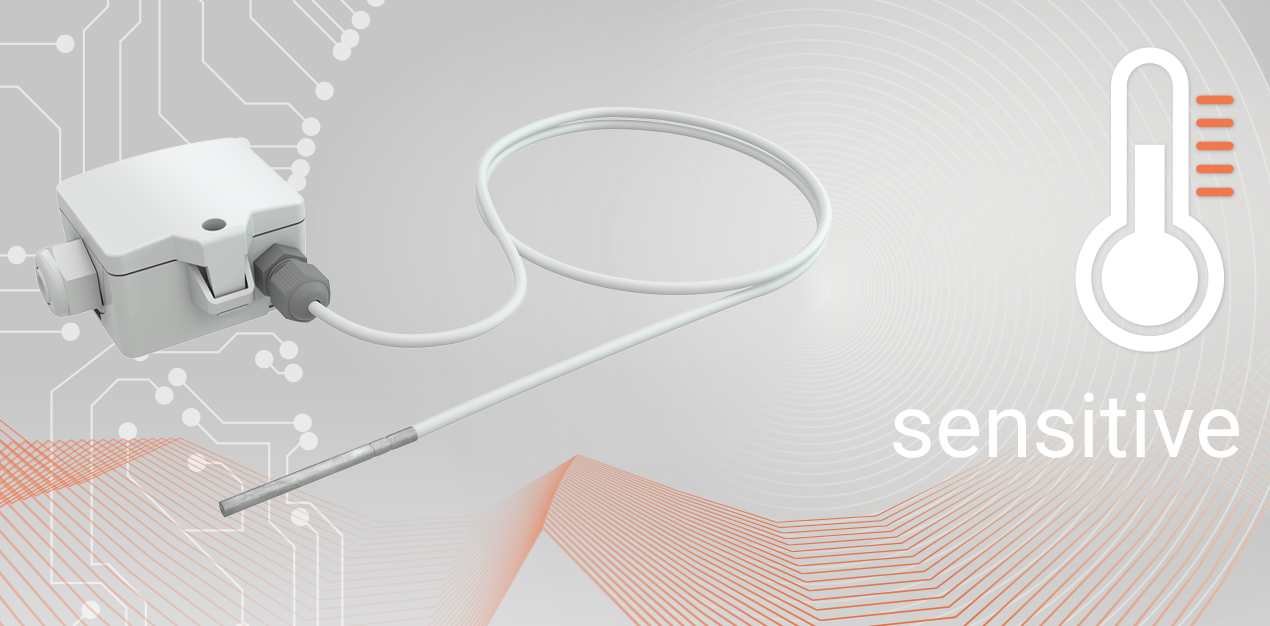

Czujnik kablowe |
| Cel |
Pomiar wartości |
| Mierzone wielkości |
temperatura |
| Interfejs |
Aktywny, 0..5 V, 0..10 V, 4..20 mA |
| Konfiguracja |
za pomocą zworki |
| Czujnik |
SI-Protection przed przenikaniem wilgoci i naprężeń mechanicznych (np. wibracji) |
| Wyjściowe napięciowe |
0..10 V lub 0..5 V, regulowane za pomocą zworek, min. obciążenie 5 kΩ |
| Wyjście prądowe |
4..20 mA, maks. obciążenie 500 Ω |
| Zakres roboczy temperatury (°C) |
-50..+250 |
| Zakresy roboczy temperatura (°C) |
-50..+180, -50..+250 |
| Sygnał wyjściowy temperatury |
skalowanie wyjścia analogowego, 0..+160 °C (standardowe ustawienia), do wyboru z 8 zakresów termperatury -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, regulowane w przetworniku |
| Zakres roboczy wilgotność |
maks. 85% rH ma stałego skraplania |
| Błąd pomiaru temperatury |
±0,5 K (typ. w 21 °C), w standardowym zakresie pomiarowym, potencjometr do regulacji off-setu |
| Zasilanie |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Pobór prądu |
typ. 0,4 W (24 V =), maks. 0,5 W (24 V =), 0,8 VA (24 V ~) |
| Materiał w kontakcie z medium |
Tuleja czujnika, Ø=4 mm, stal nierdzewna V4A (1.4571), 16-punktowe prasowanie (IP65), walcowane (IP67) |
| Długość montażowa (mm) |
50, 100, 150 |
| Obudowy |
USE-S, obudowa odporna na uderzenia i pęknięcia z pokrywą na zawiasach, PC |
| Kolor |
czysta biel |
| Stopień ochrony |
IP65, IP67, zgodnie z EN 60529 |
| Podłączenie |
przepust kablowy wymienny flextherm M20 dla przewodu Ø=4,5..9 mm wymienny terminal złącz, max. 2,5 mm², wyjmowany terminal złącz, max. 2,5 mm² |
| Przewód połączeniowy |
silikon, PTFE, 0,14 mm², 2-przewodowe |
| Długość przewodu połączeniowego (m) |
1, 2, 4, 6 |
| Zawartość opakowania |
zaw. podstawę montażową obudowy USE-S czysta biel, zaw. zestaw montażowy (śruby i akcesoria) |
