| Anwendung/Typ |

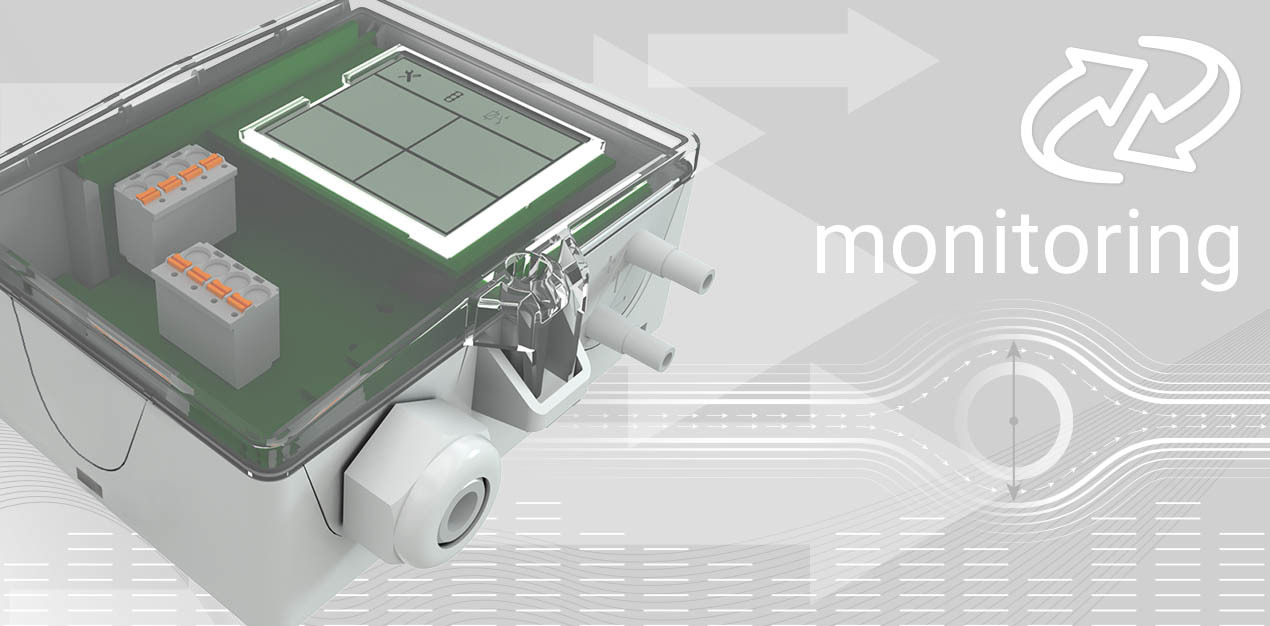

Differenzdruck-Messumformer |
| Einsatzzweck |
Messwerterfassung |
| Messgrössen |
Differenzdruck, Volumenstrom, Druck in Pa oder inchWC, Volumenstrom in m³/h oder cfm, optional parametrierbar über App oder uConfig |
| Schnittstelle |
LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet, Aktiv, 0..5 V, 0..10 V, 4..20 mA, Schaltkontakt |
| Konfiguration |
USEapp, uConfig, BUS, Jumper, DIP-Schalter, LoRaWAN® Downlink, (je nach Typ) |
| Sensor |
Piezo-Messzelle |
| Ausgang Spannung |
2x 0..10 V oder 0..5 V, 4x 0..10 V oder 0..5 V, einstellbar über Jumper, live-zero-Konfiguration über App oder uConfig, min. Last 10 kΩ |
| Ausgang Strom |
2x 4..20 mA, max. Bürde 500 Ω |
| Ausgang Schaltkontakt |
2x Schliesserkontakt NO potentialfrei für 24 V ~ oder 24 V = / 3 A |
| Netzwerktechnologie |
RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology) |
| Funktechnologie |
LoRaWAN® (868 MHz) |
| Datenübertragung |
bidirektional, RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit) |
| Temperatureinsatzbereich (°C) |
-10..+50 |
| Temperatureinsatzbereiche (°C) |
-10..+50 |
| Einsatzbereich Feuchte |
max. 85% rH nicht dauerhaft kondensierend |
| Einsatzbereich Druck |
Luft und nicht entflammbare / nicht aggressive Gase, max. 40 kPa |
| Messbereich Druck |
0..+250 Pa (Standardeinstellung), 0..+2500 Pa (Standardeinstellung), 0..+7000 Pa (Standardeinstellung), 0..+25 | 0..+50 | 0..+100 | 0..+250 | -25..+25 | -50..+50 | -100..+100 | -150..+150 Pa, -100..+100 | 0..+100 | 0..+250 | 0..+500 | 0..+1000 | 0..+1500 | 0..+2000 | 0..+2500 Pa, 0..+1000 | 0..+1500 | 0..+2000 | 0..+2500 | 0..+3000 | 0..+4000 | 0..+5000 | 0..+7000 Pa, am Gerät einstellbar |
| Genauigkeit Druck |
±1 Pa bei Messbereich <250 Pa, ±5 Pa bei Messbereich <500 Pa, ±10 Pa bei Messbereich >500 Pa, ±10 Pa bei Messbereich <2000 Pa, ±25 Pa bei Messbereich >2000 Pa, Abweichung gegenüber kalibriertem Referenzgerät (Kalibrator), automatische Nullpunktkalibrierung |
| Messbereich Strömung |
0..750.000 m³/h, optional konfigurierbar |
| Spannungsversorgung |
15..35 V = SELV, 19..29 V ~ SELV |
| Leistungsaufnahme |
max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Anzeige |
LCD 29x35 mm, RGB-Hintergrundbeleuchtung, mit Ampelfunktion, Schwellwerte konfigurierbar, optional parametrierbar über App oder uConfig |
| Gehäuse |
USE-L, schlag- und bruchsicheres Gehäuse mit Klappdeckel, PC |
| Farbe |
reinweiss, Deckel transparent |
| Schutzart |
IP65, gemäss DIN EN 60529 |
| Anschluss |
entnehmbare Kabeleinführung Flextherm M20 für Kabel mit Ø=4,5..9 mm, entnehmbare Kabeleinführung M25 mit 4-fach Kabeleinführung für Kabel mit max. Ø=7 mm, abnehmbare Steckklemme, max. 2,5 mm², BUS max. 1,5 mm², Relais max. 1,5 mm², Eingänge max. 1,0 mm², Druckanschluss männlich Ø=5,0 mm / Ø=6,3 mm, Anschlussschlauch: PVC, soft |
| Montage |
flach auf Untergrund schrauben, vorbereitet zur Rastmontage auf Norm-Tragschiene TS35 (35x7,5 mm) gemäss DIN EN 60715 |
| Lieferumfang |
inkl. Montagesockel USE-L-Gehäuse reinweiss, inkl. Montageset (Schrauben und Zubehör), inkl. Druckanschluss-Set und 2 m PVC-Anschlussschlauch |
| Verpackung |
Faltkarton |
| Hinweise |
Ausgangsschutzbeschaltung (verpolungssicher), externe Antenne auf Anfrage verfügbar |
| Gefahrgut |
Nein |
