| Toepassing/type |

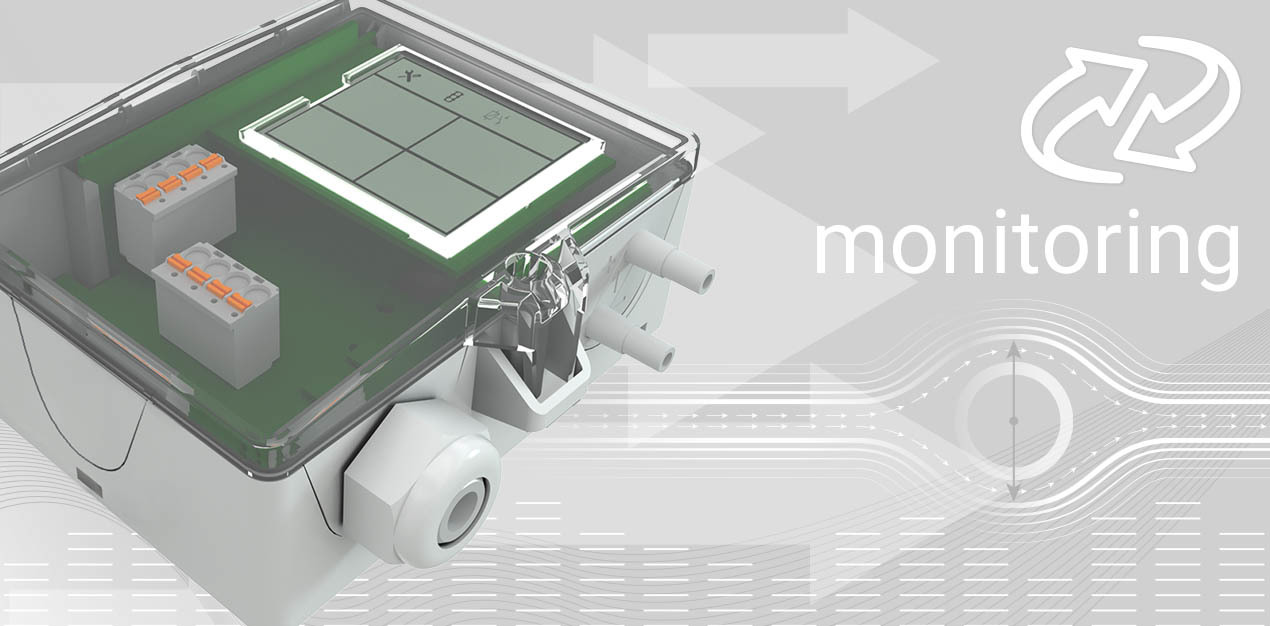

Drukverschil-opnemer |
| Doel |
Meetwaarden |
| Meetwaarden |
drukverschil, volumestroom, druk in Pa of inchWC, volumestroom in m³/h of cfm, naar keuze parametreerbaar via app of uConfig |
| Interface |
LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet, Actieve, 0..5 V, 0..10 V, 4..20 mA, Schakelcontact |
| Configuratie |
USEapp, uConfig, BUS, jumpers, DIP-schakelaars, LoRaWAN® Downlink, (afhankelijk van het type) |
| Sensor |
MEMS membraan meetelement |
| Uitgang spanning |
2x 0..10 V of 0..5 V, 4x 0..10 V of 0..5 V, instelbaar via jumper, live-zero configuratie via app of uConfig, min. belasting 10 kΩ |
| Uitgang ampère |
2x 4..20 mA, max. belasting 500 Ω |
| Uitgang schakelcontact |
2x NO potentiaalvrij contact voor 24 V ~ of 24 V = / 3 A |
| Netwerktechnologie |
RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology) |
| Radiotechniek |
LoRaWAN® (868 MHz) |
| Gegevensoverdracht |
bidirektioneel, RTU, halfduplex, baudrate 9.600, 19.200, 38.400 of 57.600, pariteit: geen (2 stopbits), even of oneven (1 stopbit) |
| Werkingsbereik temperatuur (°C) |
-10..+50 |
| Werkingsbereiken Temperatuur (°C) |
-10..+50 |
| Werkingsbereik vochtigheid |
max. 85% rH zonder permanente condensatie |
| Werkingsbereik druk |
lucht en niet-ontvlambare / niet-agressieve gassen, max. 40 kPa |
| Meetbereik druk |
0..+250 Pa (standaardinstelling), 0..+2500 Pa (standaardinstelling), 0..+7000 Pa (standaardinstelling), 0..+25 | 0..+50 | 0..+100 | 0..+250 | -25..+25 | -50..+50 | -100..+100 | -150..+150 Pa, -100..+100 | 0..+100 | 0..+250 | 0..+500 | 0..+1000 | 0..+1500 | 0..+2000 | 0..+2500 Pa, 0..+1000 | 0..+1500 | 0..+2000 | 0..+2500 | 0..+3000 | 0..+4000 | 0..+5000 | 0..+7000 Pa, instelbaar op het apparaat |
| Nauwkeurigheid druk |
±1 Pa voor meetbereik <250 Pa, ±5 Pa voor meetbereik <500 Pa, ±10 Pa voor meetbereik >500 Pa, ±10 Pa voor meetbereik <2000 Pa, ±25 Pa voor meetbereik >2000 Pa, afwijking van gekalibreerd referentie-instrument (kalibrator), automatische nulpuntkalibratie |
| Meetbereik snelheid |
0..750.000 m³/h, optioneel te configureren |
| Stroomvoorziening |
15..35 V = SELV, 19..29 V ~ SELV |
| Energieverbruik |
max. 2,5 W (24 V =), 4,3 VA (24 V ~) |
| Toon |
LCD 29x35 mm, RGB-achtergrondverlichting, met verkeerslichtfunctie, drempelwaarden instelbaar, naar keuze parametreerbaar via app of uConfig |
| Huisvesting |
USE-L, slagvaste en breukvaste behuizing met scharnierend deksel, PC |
| Kleur |
zuiver wit, transparant deksel |
| Beschermingsklasse |
IP65, volgens DIN EN 60529 |
| Aansluiting |
afneembaare kabelinvoer flextherm M20 voor kabels met Ø=4,5..9 mm, afneembaare kabelinvoer M25 met viervoudige kabeldoorvoer voor max. Ø=7 mm, afneembare insteekklem, max. 2,5 mm², BUS max. 1,5 mm², relais max. 1,5 mm², ingangen max. 1,0 mm², drukaansluiting mannetje Ø=5,0 mm / Ø=6,3 mm, aansluitslang: PVC, zacht |
| Montage |
vlak op het oppervlak te monteren met behulp van schroeven, voorbereid voor TS35 railmontage (35x7,5 mm) volgens EN 60715 |
| Leveringsomvang |
incl. bevestigingsvoet behuizing USE-L zuiver wit, incl. montageset (schroeven en accessoires), incl. drukaansluitset en 2 m PVC-aansluitslang |
| Verpakking |
vouwkarton |
| Opmerkingen |
Uitgangsbeveiligingscircuit (beveiligd tegen omgekeerde polariteit), externe antenne beschikbaar op aanvraag |
| Gefahrgut |
LABEL_NO |
