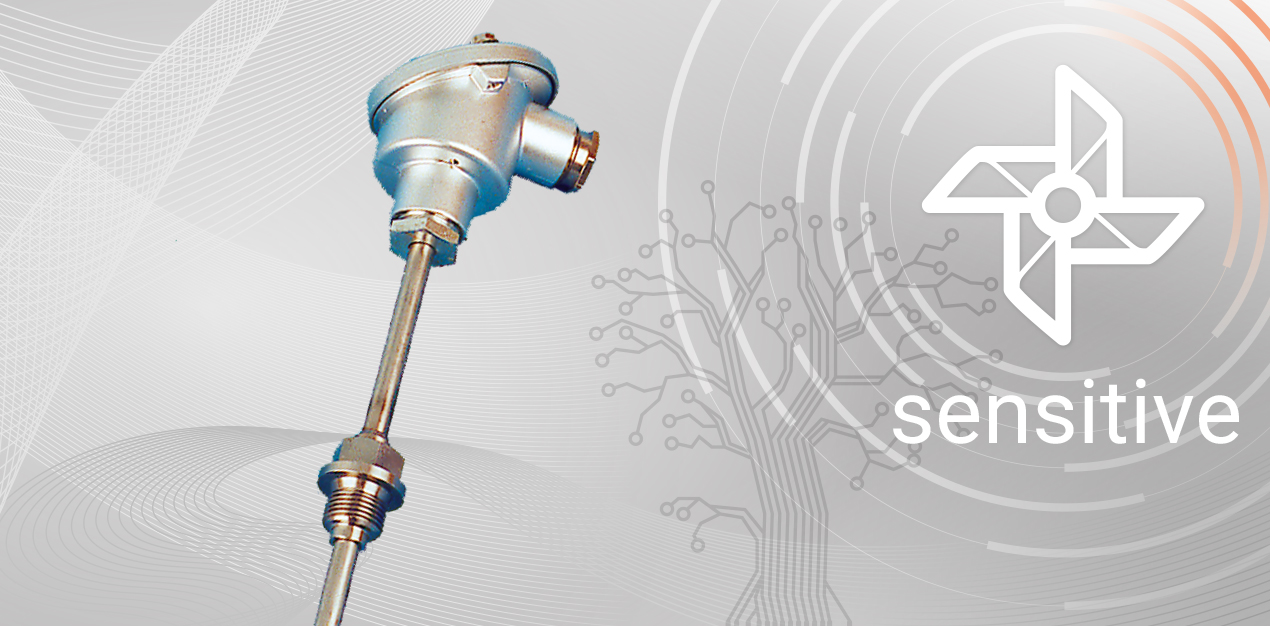

RGS03

Einschraubsensor zur Messung speziell höherer Temperaturen in flüssigen und gasförmigen Medien von Heizungs-, Lüftungs- und Klimaanlagen (z.B. in isolierten Zu-/Abluftkanälen) sowie in Abgasanlagen. Ausgestattet mit Halsrohr. Ausgelegt zur Aufschaltung auf Regler- und Anzeigesysteme.

Anwendung/Typ	Einschraubsensor, Kanalsensor
Einsatzzweck	Messwerterfassung
Messgrössen	Temperatur
Schnittstelle	Passiv, Aktiv, 0..10 V, 4..20 mA
Sensor	Pt1000 DIN Kl. B, Pt100 DIN Kl. B, passiv
Ausgang Spannung	0..10 V, min. Last 5 kΩ
Ausgang Strom	4..20 mA, max. Bürde 500 Ω
Temperatureinsatzbereich (°C)	0..+600
Temperatureinsatzbereiche (°C)	0..+400, 0..+600
Ausgangssignal Temperatur	0..+400 °C, 0..+600 °C
Einsatzbereich Feuchte	max. 85% rH nicht dauerhaft kondensierend
Genauigkeit Temperatur	±0,2 K (typ. bei 21 °C) \| ±0,1% des Messwerts, ±0,3 K (typ. bei 0 °C)
Spannungsversorgung	15..24 V = (±10%) SELV, 15..35 V = SELV, 15..26 V ~ SELV
Leistungsaufnahme	typ. 0,5 W (24 V =), typ. 1 W (24 V =), 0,8 VA (24 V ~)
Medienberührendes Material	Fühlerhülse, Ø=9 mm, Edelstahl V4A (1.4571), SW24, G1/2", Halsrohr, Edelstahl V2A (1.4305), Ø=9 mm, Länge 100 mm, säurebeständig, geeignet für aggressive Medien
Einbaulänge (mm)	250, 500
Gehäuse	Form B, Aluminium
Schutzart	IP66, gemäss DIN EN 60529
Anschluss	Kabeleinführung M20 für Kabel mit Ø=8 mm, Schraubklemme, max. 1,5 mm²
Anschlussleitung	3-Leiter
Verpackung Länge (mm)	400
Verpackung Breite (mm)	130
Gerät Länge (mm)	78
Gerät Breite (mm)	70
