| Aplicación/tipo |
Panel ambiental multifunción |
| Propósito |
Control del clima de la sala, Valores de medición |
| Valores de medida |
temperatura, humedad relativa, humedad absoluta, entalpía, punto de rocío, CO2, VOC, CO2/VOC-Mix |
| Interfaz |
Pasivo, Activo, 0..5 V, 0..10 V, 4..20 mA, EnOcean (868 MHz), EnOcean (902 MHz), LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet |
| Funciones |
control temperatura, presencia |
| Funciones de operación |
ajuste del valor de consigna temperatura, detección de presencia |

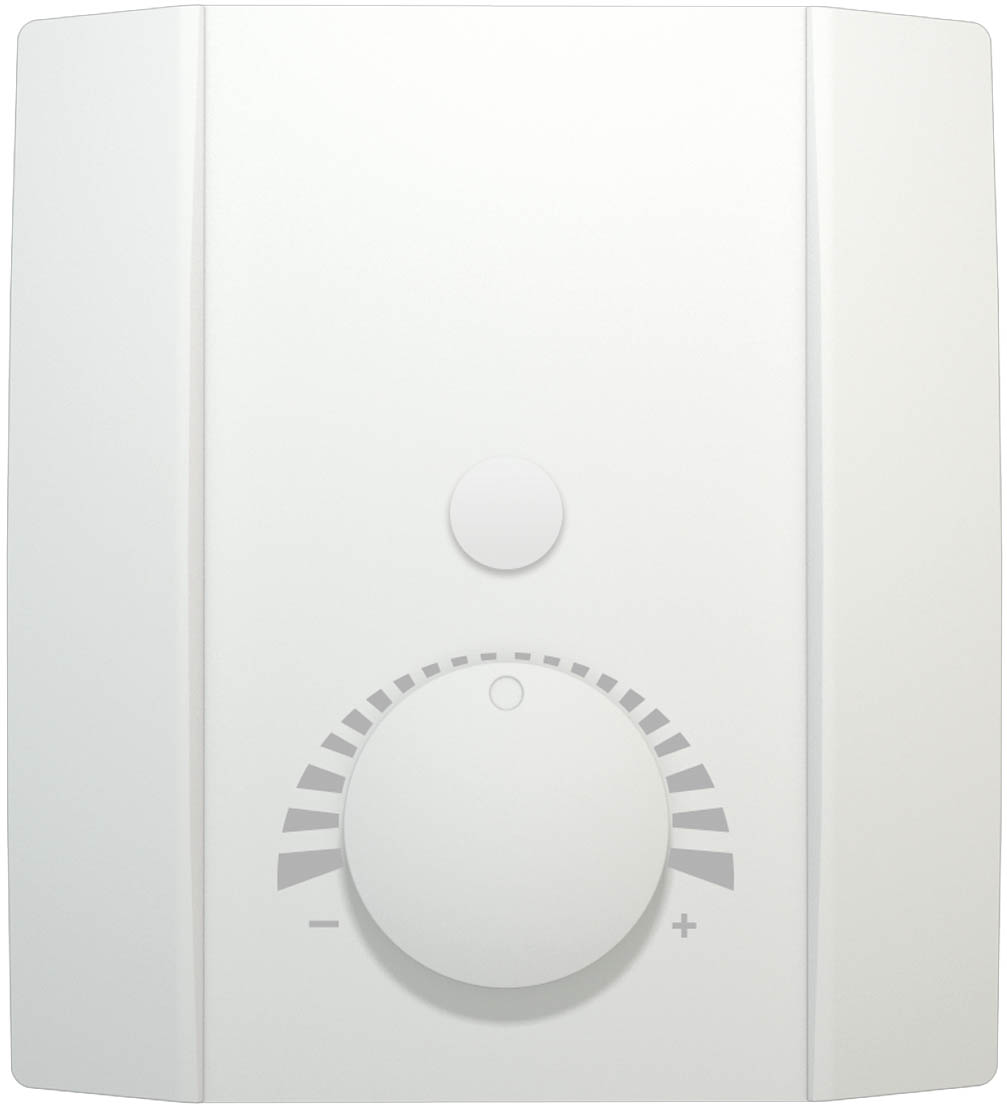

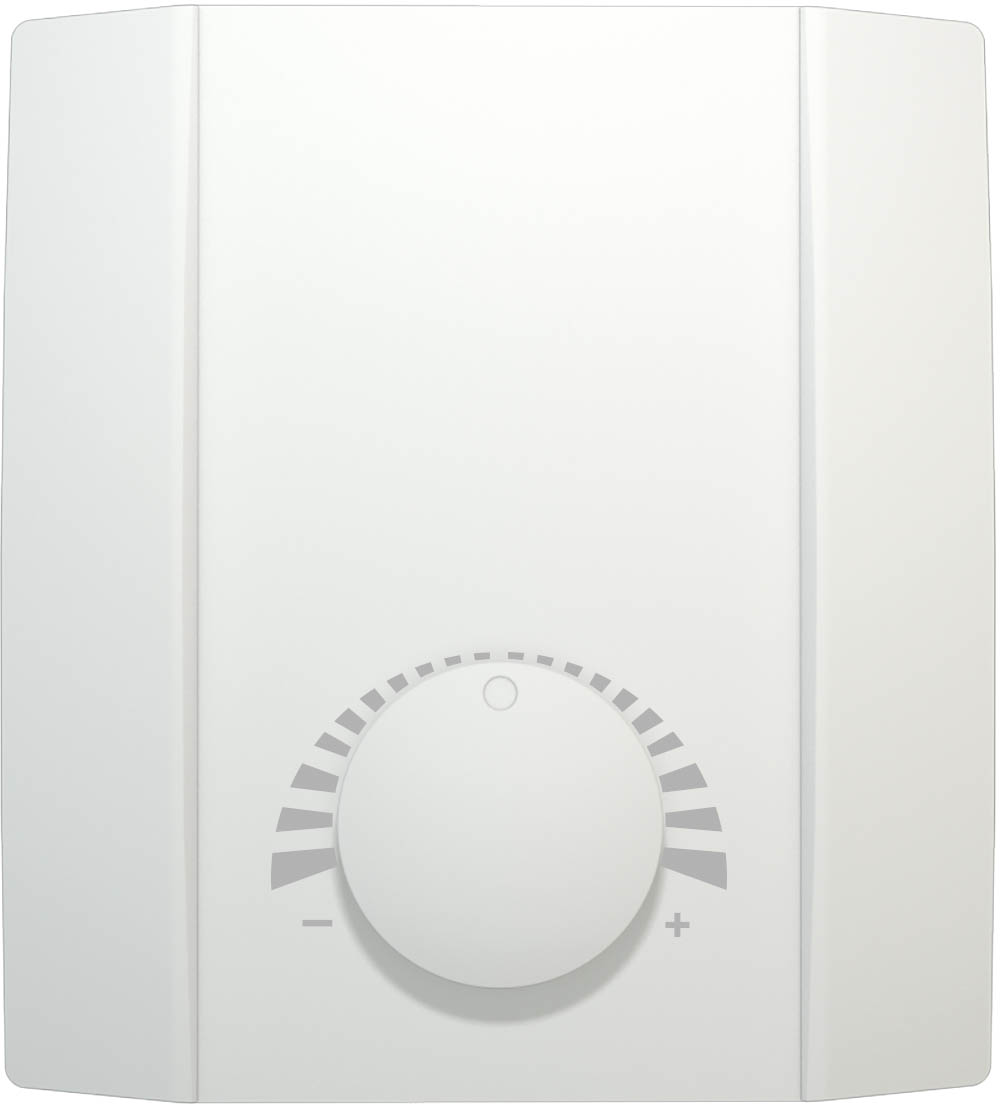

| Elementos operativos |

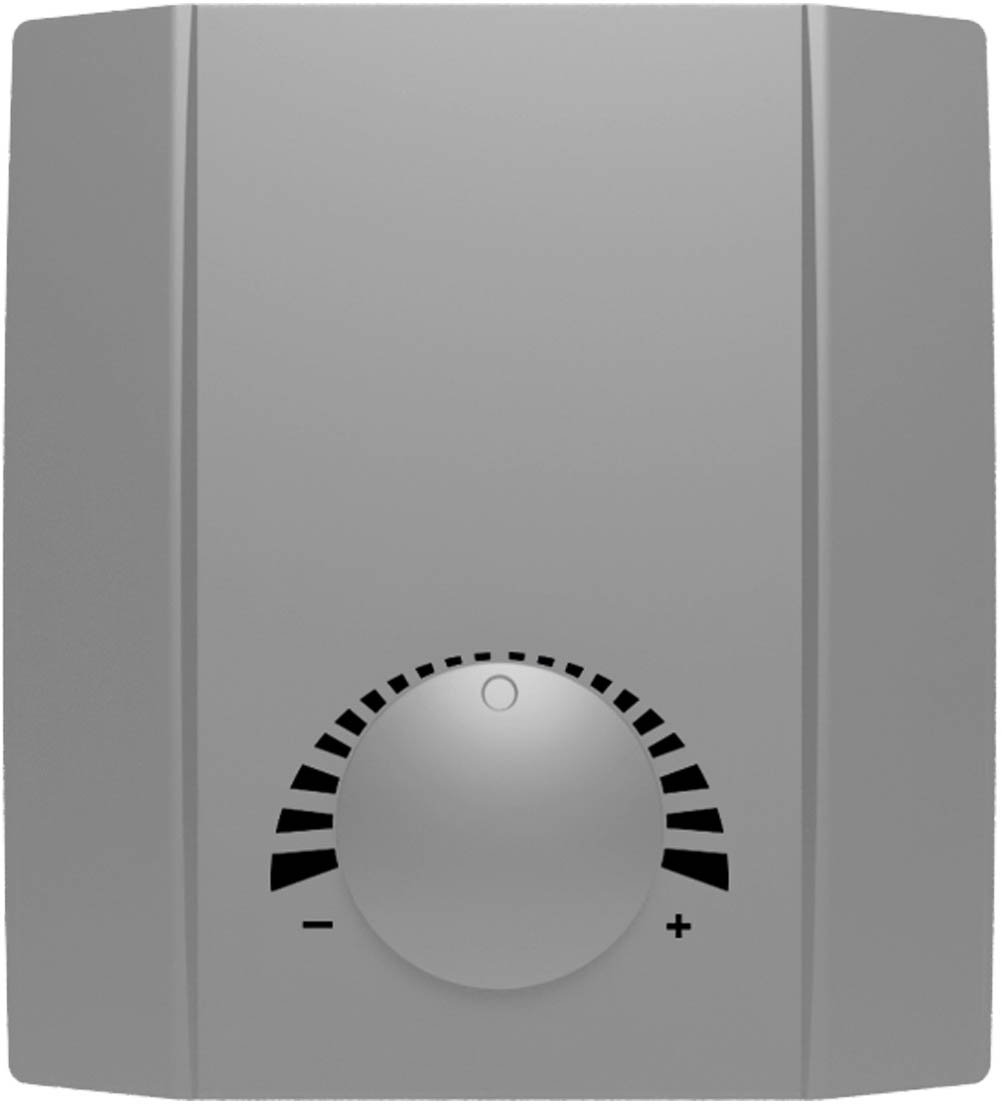

potenciómetro (P), etiquetar {- [escala] +}, botón (T), con LED 24 V =, color configurable mediante jumpers (7 colores) |
| Configuración |
NOVOSapp, App, uConfig, BUS, puente de contacto, interruptores DIP, ETS (KNX), LoRaWAN® Downlink, (según el tipo) |
| Sensor |
Pt1000 DIN Kl. B, Pt100 DIN Kl. B, Pt1000 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k |
| Voltaje de salida |
0..10 V o 0..5 V, 2x 0..10 V o 0..5 V, 3x 0..10 V o 0..5 V, 4x 0..10 V o 0..5 V, ajustable a través de puente, configuración de cero de vida mediante app o uConfig, min. carga 10 kΩ |
| Salida amperio |
4..20 mA, 2x 4..20 mA, máx. carga 500 Ω |
| Entrada |
1x entrada para NTC10k o contact libre de potencial, 1x entrada para contact libre de potencial, 2x entrada para contact libre de potencial |
| Tecnología de red |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Tecnología de radio |
EnOcean (IEC 14543-3-10) 868 MHz, potencia de transmisión <10 mW, EEP A5-10-03 (4BS), EEP A5-10-05 (4BS), EEP A5-10-10 (4BS), EEP A5-10-12 (4BS), LoRaWAN® (868 MHz) |
| Transmisión de datos |
tiempo de despertar: 100 seg. (estándar), o 240 seg. (ajustable por el interruptor DIP), ciclo de impulso de vida: cada 10 de despertador, cada 100 segundos si el ángulo de rotación cambia >5° (valor de consigna), temperatura cambia >0.3 K, humedad cambia >1,6% rH, inmediatamente al pulsar el botón, opcionalmente configurable |
| Temperatura de operación (°C) |
-35..+70 |
| Señal de salida temperatura |
escala en función de la EEP, 0..+40 °C, 0..+50 °C (configuración estándar), seleccionable a partir de 4 rangos de medición -50..+50 | 0..+50 | -20..+80 | -15..+35 °C |
| Rango de operación humedad |
máx. 85% HR sin condensado |
| Precisión de temperatura |
±0,4 K (típ. en 21 °C), ±0,5 K (típ. en 21 °C), en rango de medida estándar, ±0,3 K (típ. en 0 °C), ±0,4 K (típ. en 0 °C), ±0,2 K (típ. en 25 °C, dependiente de la temperatura) |
| Rango de medida humedad |
0..100% HR sin condensar, 0..85 KJ/kg entalpía, 0..50 | 0..80 g/m³ humedad absoluta, 0..+50 | -20..+80 °C punto de rocío, opcionalmente configurable |
| Precisión de humedad |
±2% entre 10..90% HR (tip. en 21 °C) |
| Rango de medida CO2 |
0..2000 ppm, 0..5000 ppm, opcionalmente configurable |
| Precisión de CO2 |
±50 ppm +3% del valor medido (típ. en 21 °C, 50% HR, 1015 hPa), autocalibración doble canal |
| Medición VOC (gas mixto) |
semiconductor de óxido metálico climatizada |
| Alimentación |

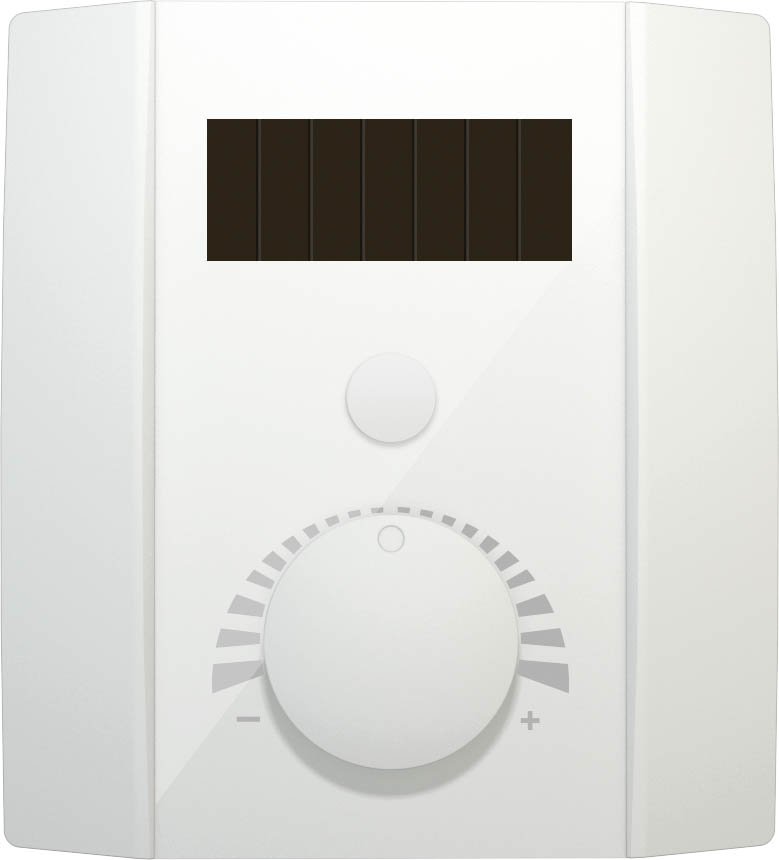

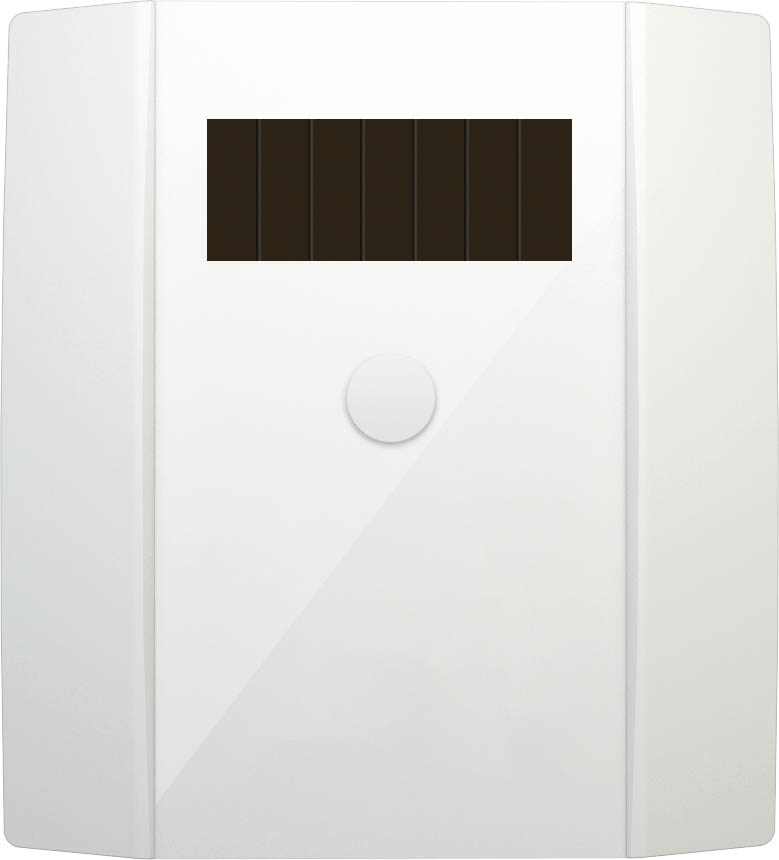

24 V = (±10%) SELV, 15..35 V = SELV, 19..29 V ~ SELV, célula solar, casquillo súper interna libre de mantenimiento, el uso de la batería de reserva es posible para ambientes insuficientemente iluminados, batería LS14250 (3,6 V), batería modelo AA (1x), alimentación mediante el BUS, 29 V = SELV |
| Consumo |
típ. 0,4 W (24 V =), 0,8 VA (24 V ~) |
| Pantalla |
Pantalla ePaper 44x24 mm |
| Carcasa |
PC V0 |

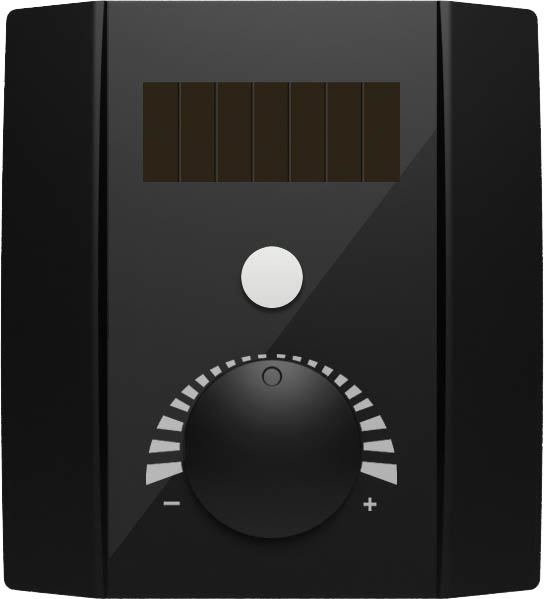

| Color |
blanco puro, negro |
| Protección |
IP20, conforme a EN 60529 |
| Conexión |
terminal de jaula de resorte sin herramientas, máx. 1.5 mm², plug-in terminal desmontable, max. Ø=0,8 mm, entrada del cable a través de la apertura trasera, punto de ruptura predeterminado (abajo) o marca de perforación (arriba) |
| Montaje |
superficial en caja empotrada EU estándar (Ø=60 mm), empotrado en caja empotrada EU estándar (Ø=60 mm, min. 45 mm de profundidad), para ser montado plano sobre la superficie se usa adhesivo o tornillos, parte de la base puede ser montada y cableada por separado |
| Contenido del envío |
incl. lámina adhesiva para el montaje |
| Longitud del envase (mm) |
115 |
| Ancho del envase (mm) |
105 |
| Altura del envase (mm) |
30 |
| envase |
cartón plegable |
| Longitud del dispositivo (mm) |
110 |
| Ancho del dispositivo (mm) |
100 |
| Altura del dispositivo (mm) |
23 |
| Notas |
Por favor, tenga en cuenta nuestra hoja 'Información EasySens® Radio', para unidades con sensores adicionales, el grupo de descuento puede cambiar |
| Opción carcasa |
Pantalla ePaper 44x24 mm |
