| Uygulama/Tür |

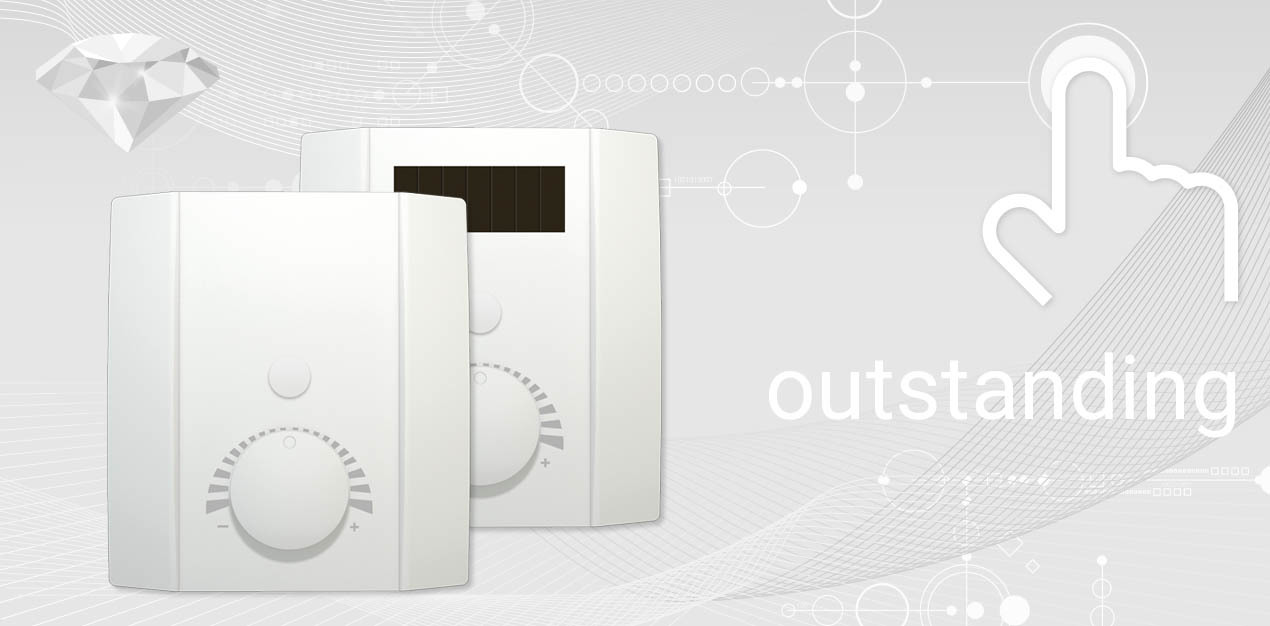

Oda Ünitesi |
| Amaç |
Oda İklim Kontrolü, Değerleri Ölçmek |
| Ölçülmüş değerler |
Sıcaklık, bağıl nem, mutlak nem, entalpi, çiy noktası, CO2, VOC, CO2/VOC karışık, hareket |
| Arayüz |
Pasif, Aktif, 0..5 V, 0..10 V, 4..20 mA, EnOcean (868 MHz), EnOcean (902 MHz), LoRaWAN® (868 MHz), RS485 Modbus, RS485 BACnet |
| Stoklarımızda |
LABEL_YES |
| Fonksiyonlar/ işlevler |
sıcaklık kontrolü, varlık |
| Çalışma/Çalıştırma Fonksiyonları |
sıcaklık noktası ayarı, varlık tespiti |
| Çalışma/Çalıştırma Elemanları |
Potansiyometre (P), Etiketleme {- [ölçek] +}, Buton (t), 24 V Led li =, Jumper'larla Renk Yapılandırılabilir (7 Renk) |
| Konfigürasyon/Yapılandırma |
NOVOSapp, Uygulama, uConfig, BUS, Jumper, Dip Anahtarları, ETS (KNX), LoRaWAN® Downlink, (Türüne bağlı olarak) |
| Sensör |
Pt1000 DIN CL. B, Pt100 DIN CL. B, Pt1000 1/3 DIN, NI1000 DIN CL. B, NI1000TK5000, NTC10k |
| Çıkış voltajı |
0..10 V veya 0..5 V, 2x 0..10 V veya 0..5 V, 3x 0..10 V veya 0..5 V, 4x 0..10 V veya 0..5 V, Jumper ile ayarlanabilir, Uygulama veya Uconfig aracılığıyla live-zero yapılandırması, Min. 10 kΩ yük |
| Çıktı Akımı |
4..20 Ma, 2x 4..20 Ma, maks. 500 Ω yük |
| Giriş |
NTC10K veya Kontak için 1x Giriş, Kontak için 1x giriş, Kontak için 2x Giriş |
| Ağ teknolojisi |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Radyo teknolojisi |
Enocean (IEC 14543-3-10) 868 MHz, İletim Gücü <10 MW, EEP A5-10-03 (4BS), EEP A5-10-05 (4BS), EEP A5-10-10 (4BS), EEP A5-10-12 (4BS), LoRaWAN® (868 MHz) |
| Veri iletimi |
Uyanma Süresi: 100 saniye. (varsayılan), veya 240 saniye. (Dip anahtarı ile ayarlanabilir), Sinyal döngüsü: Her 10. uyandırma, Dönüş açısı> 5 ° değişirse her 100 saniyede bir (ayar noktası ayarlayıcısı), Sıcaklık değişimi> 0,3 K, Nem değişikliği>% 1,6 RH, hemen düğmeye basarken, İsteğe bağlı olarak yapılandırılabilir |
| Çalışma sıcaklığı aralığı (°C) |
-35..+70 |
| Çıkış sinyal sıcaklığı |
EEP'ye Göre Ölçeklendirme, 0..+40 °C, 0 ..+50 ° C (varsayılan ayar), 4 Sıcaklık Aralıklarından seçilebilir -50 ..+50 | 0 ..+50 | -20 ..+80 | -15 ..+35 ° C |
| Çalışma nem aralığı |
maks. % 85 RH Yoğuşmasız |
| Sıcaklık Doğruluğu |
± 0,4 K (21 ° C'de tip), ± 0,5 K (21 ° C'de tip), Varsayılan ölçüm aralığı içinde, ± 0,3 K (0 ° C'de tip), ± 0,4 K (0 ° C'de tip), ± 0,22 K (25 ° C'de tip) |
| Nem Ölçme Aralığı |
% 0..100 RH Yoğuşmasız, 0..85 kJ/kg entalpi, 0..50 | 0..80 g/m³ mutlak nem, 0 ..+50 | -20 ..+80 ° C çiy noktası, İsteğe bağlı olarak yapılandırılabilir |
| Nem Doğruluğu |
% 10..90 RH arasında ±% 2 (21 ° C'de tip.) |
| CO2 ölçme aralığı |
0..2000 ppm, 0..5000 ppm, İsteğe bağlı olarak yapılandırılabilir |
| CO2 Doğruluğu |
± 50 ppm +ölçülen değerin% 3'ü (21 ° C'de,% 50 RH, 1015 hPa)), Kendi kendine kalibrasyon çift kanal |
| VOC (karışık gaz) ölçme |
ısıtmalı metal oksit yarı iletken |
| Algılama mesafesi |
algılama aralığı, açı 110°/110°, 32 algılama bölgesi – 2,5 m mesafede algılama alanı yaklaşık 5x5 m olacaktır, maks. Aralık 5 m |
| Güç kaynağı |
24 V = (±%10) SELV, 15..35 V = SELV, 19..29 V ~ SELV, Güneş pili, bakım gerektirmeyen dahili süper kapak, yetersiz aydınlatılmış ortamlar için yedek batarya kullanımı mümkündür, Pil LS14250 (3,6 V), battery type AA (1x), BUS üzerinden besleme, 29 V = SELV |
| Güç tüketimi |
tip. 0,4 W (24 V =), 0,8 VA (24 V ~) |
| Görüntü / Görüntülemek |
ePaper Ekranı 44x24 mm, RGB LED |
| Muhafaza |
PC V0 |
| Renk |
saf beyaz, siyah |
| Koruma (IP) |
IP20, EN 60529'a göre |
| Bağlantı |
aletsiz monte edilebilir yaylı kelepçe, maks. 1,5 mm², Çıkarılabilir Bağlantı terminali, maks. Ø = 0,8 mm, arka açıklıktan kablo girişi, önceden belirlenmiş kırılma noktası (altta) veya delme işareti (üstte) |
| Montaj |
standart AB kutusu üzerine sıva altı montaj (Ø=60 mm), standart AB kutusuna sıva altı montaj (Ø=60 mm, derinlik min. 45 mm), yapışkan folyo veya vidalar kullanılarak tabana düz olarak yüzeye monte edilir, taban kısmı ayrı olarak monte edilebilir ve kablolanabilir |
| Teslimat içeriği |
montaj için yapışkan folyo dahil |
| Ambalaj uzunluğu (mm) |
115 |
| Ambalaj genişliği (mm) |
105 |
| Ambalaj yüksekliği (mm) |
30 |
| Ambalajlama |
kutu ambalajı |
| Cihaz uzunluğu (mm) |
110 |
| Cihaz genişliği (mm) |
100 |
| Cihaz yüksekliği (mm) |
23 |
| Notlar |
Lütfen 'EasySens® Radyo Bilgi' sayfamıza dikkat edin, ek sensörlü üniteler için indirim grubu değişebilir |
| Muhafaza Seçeneği |
ePaper Ekranı 44x24 mm |
| Gefahrgut |
LABEL_NO |
