| Choix du produit |
Module de commande d´ambiance |
| Application |
Contrôle du Climat Ambiant, Mesurer les valeurs |
| Paramètres mesurés |
température, humidité relative, humidité absolue, enthalpie, point de rosée, CO2, COV, mélange CO2/COV |
| Protocoles/Digit.-Analog. |
RS485 Modbus, RS485 BACnet, Passif, Actif, 0..5 V, 0..10 V, 4..20 mA |
| Fonctions |
contrôle température, contrôle ventilateurs, présence |
| Fonctions de commande |
réglage de consigne température, réglage de l'étapes de ventilateur, max. 5 étapes, détection de présence |

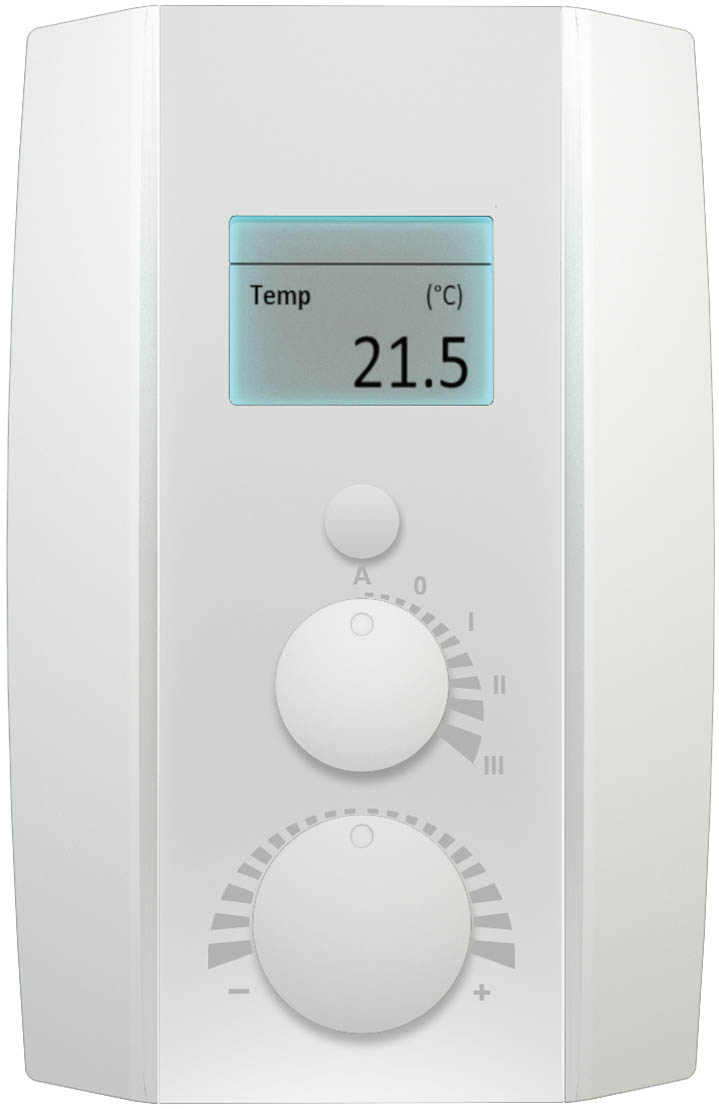

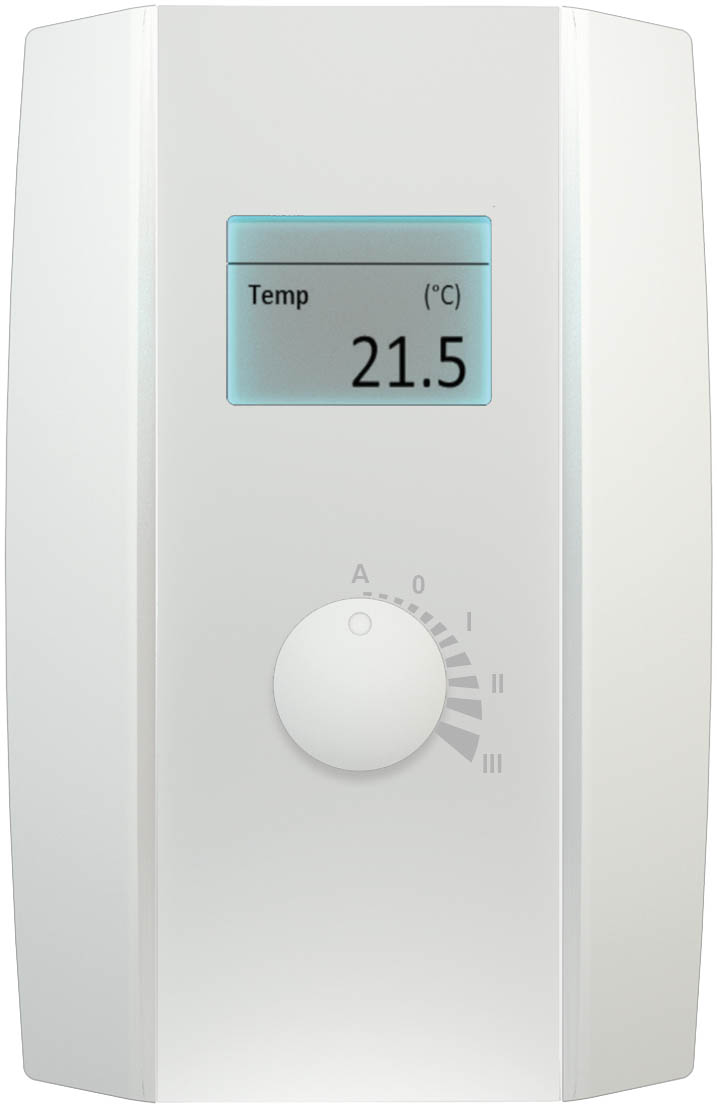

| Éléments de commande |
potentiomètre (P), 10 kOhm, 1 kOhm, 5 kOhm, active 0..10 V, étiquetage {- [échelle] +}, commutateur rotatif (S), 2 étapes de ventilateur, étiquetage {[échelle] 0 I}, 3 étapes de ventilateur, étiquetage {[échelle] 0 I II}, 4 étapes de ventilateur, étiquetage {[échelle] 0 I II III}, 5 étapes de ventilateur, étiquetage {[échelle] A 0 I II III}, bouton (T), avec LED 24 V =, couleur configurable via des cavaliers (7 couleurs) |
| Configuration |
NOVOSapp, uConfig, BUS, cavalier, ETS (KNX), (selon le type) |
| Sonde |
sans sonde, NTC10k, Pt1000 DIN Kl. B, Ni1000 DIN Kl. B, Pt1000 1/3 DIN, Pt100 DIN Kl. B, Ni1000TK5000, NTC20k, LM235Z |
| Tension de sortie |
0..10 V ou 0..5 V, 2x 0..10 V ou 0..5 V, 3x 0..10 V ou 0..5 V, 4x 0..10 V ou 0..5 V, réglable par cavalier, configuration vie zéro via app ou uConfig, charge min. 10 kΩ |
| Courant de sortie |
4..20 mA, 2x 4..20 mA, 3x 4..20 mA, 4x 4..20 mA, charge max. 500 Ω |
| Entrée |
1x entrée pour NTC10k ou contact flottant, 1x entrée pour contact flottant, 2x entrée pour contact flottant |
| Technologie du réseau |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Transmission de données |
RTU, semi-duplex, vitesse 9.600, 19.200, 38.400 ou 57.600, parité : aucune (2 bits de stop), paire ou impaire (1 bit de stop) |
| Conditions ambiantes (°C) |
-35..+70 |
| Signal de sortie température |
0..+50 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -50..+50 | 0..+50 | -20..+80 | -15..+35 °C |
| Gamme de fonctionnement humidité |
max. 85% rH non condensé |
| Précision température |
±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, ±0,3 K (typ. @ 0 °C), ±0,4 K (typ. @ 0 °C), ±0,2 K (typ. @ 25 °C, dépend de la température) |
| Plage de mesure d'humidité |
0..100% rH sans condensation, 0..85 KJ/kg enthalpie, 0..50 | 0..80 g/m³ humidité absolue, 0..+50 | -20..+80 °C point de rosée, configurable en option |
| Précision humidité |
±2% entre 10..90% rH (typ. @ 21 °C) |
| Plage de mesure de CO2 |
0..2000 ppm, 0..5000 ppm, configurable en option |
| Précision CO2 |
±50 ppm +3% de la valeur mesurée (typ. @ 21 °C, 50% rH, 1015 hPa), autocalibration double canaux |
| Mesure des COV (gaz mixtes) |
semiconducteur oxyde métallique chauffé |
| Alimentation |
24 V = (±10%) SELV, 15..35 V = SELV, 19..29 V ~ SELV |
| Consommation |
typ. 0,4 W (24 V =), 0,8 VA (24 V ~) |

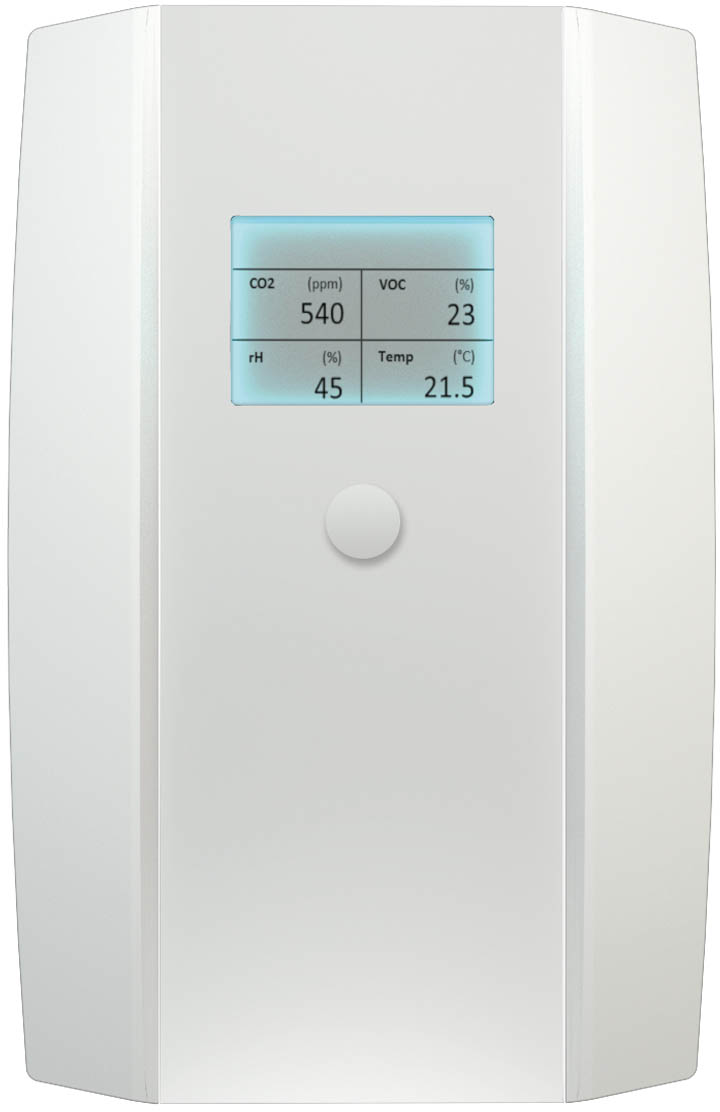

| Afficheur |
LCD 29x35 mm, rétroéclairage RGB, avec fonction de feux de circulation, valeurs de seuil configurables, configurable en option via app ou uConfig |
| Boîtier |
PC V0 |

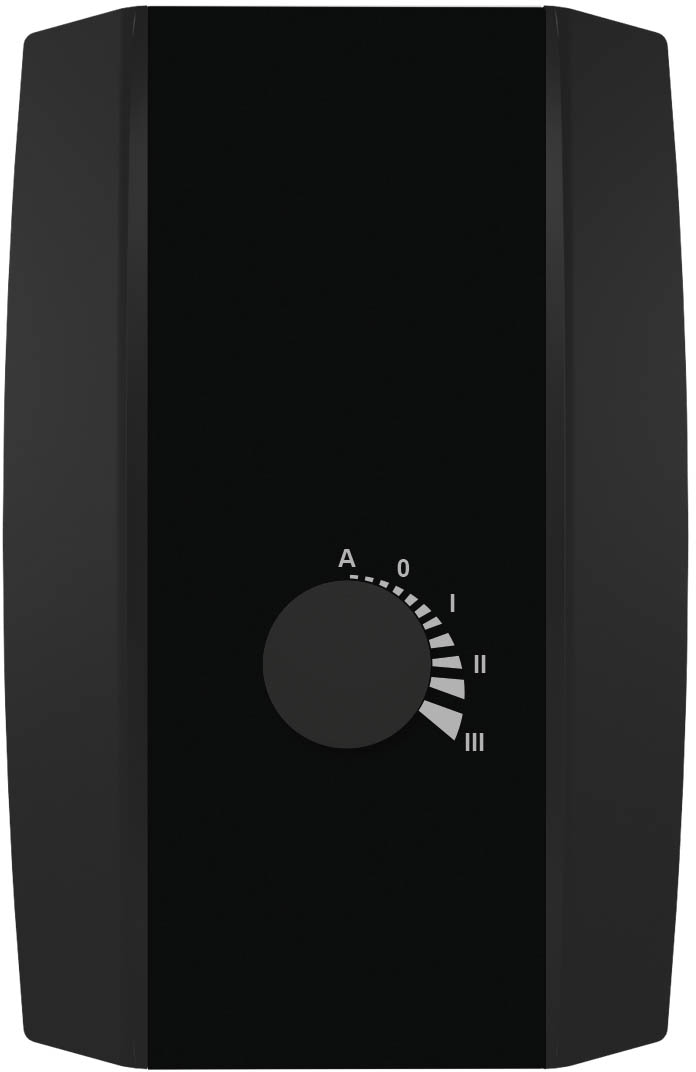

| Couleur |
blanc pur, noir |
| Protection |
IP30, selon EN 60529 |
| Raccordement |
montable sans outil pince à ressort, max. 1,5 mm², bornier amovible, max. Ø=0,8 mm, entrée de câble par l'ouverture arrière, point de rupture prédéterminé (en bas) ou marque de perçage (en haut) |
| Montage |
applique sur boîte d'encastrement standard EU (Ø=60 mm), pour boîte d'encastrement standard EU (Ø=60 mm, min. 45 mm de profondeur), fixer à plat sur la surface à l'aide de plaque adhésive ou vis, embase peut être montée et câblée séparément |
| Longueur de l'emballage (mm) |
170 |
| Largeur de l'emballage (mm) |
110 |
| Hauteur de l'emballage (mm) |
45 |
| Longueur du dispositif (mm) |
163 |
| Largeur de l'appareil (mm) |
106 |
| Hauteur du dispositif (mm) |
28 |
| Option boîtier |
LCD 29x35 mm, rétroéclairage RGB |
| Gefahrgut |
LABEL_NO |
