| Choix du produit |

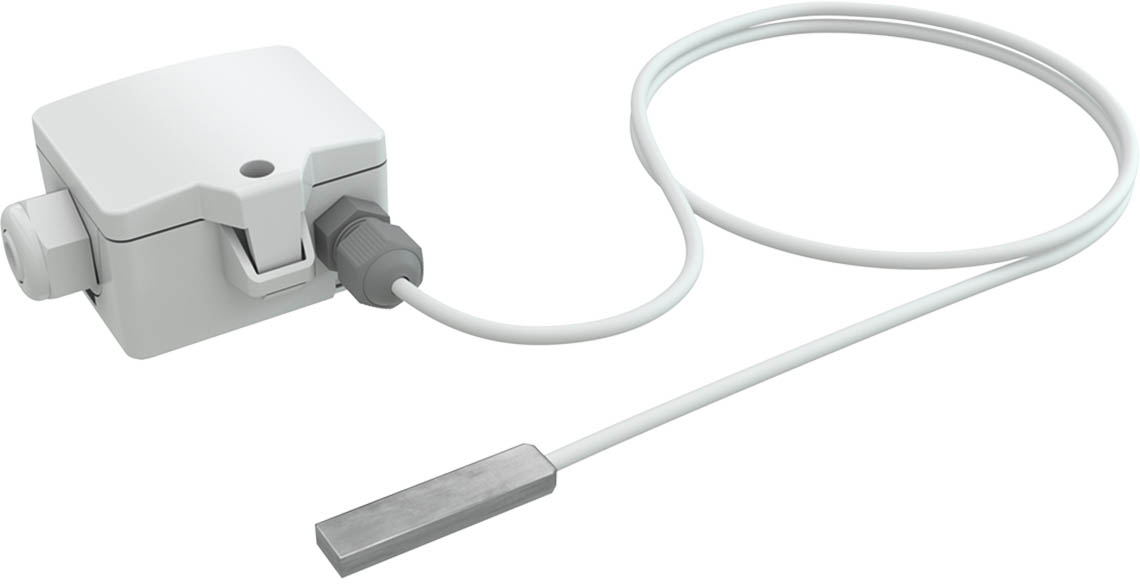

Capteur à câble, Capteur de surface |
| Application |
Mesurer les valeurs |
| Paramètres mesurés |
température |
| Protocoles/Digit.-Analog. |
Actif, 0..5 V, 0..10 V |
| Configuration |
cavalier |
| Sonde |
SI-Protection contre la perméation de l'humidité et les contraintes mécaniques (par exemple les vibrations) |
| Tension de sortie |
0..10 V ou 0..5 V, réglable par cavalier, charge min. 5 kΩ |
| Conditions ambiantes (°C) |
-35..+70 |
| Gammes de fonctionnement température (°C) |
-35..+70 |
| Signal de sortie température |
mise à l'échelle de la sortie analogique, 0..+50 °C (paramètres par défaut), sélectionnable parmi 4 plages de mesure -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, paramétrable sur la carte |
| Gamme de fonctionnement température boîtier (°C) |
-35..+70 |
| Gamme de fonctionnement humidité |
max. 85% rH sans condensation permanente |
| Précision température |
±0,5 K (typ. @ 21 °C), dans la plage de mesure par défaut, dépendant de longueur de fil de raccordement, potentiomètre pour l'ajustement des compensations |
| Alimentation |
15..24 V = (±10%) SELV, 24 V ~ (±10%) SELV |
| Consommation |
typ. 0,4 W (24 V =), 0,8 VA (24 V ~) |
| Matériel en contact avec médias |
Doigt de gant, aluminium, 35x10x6 mm |
| Longueur d'installation (mm) |
35 |
| Boîtier |
USE-S, boîtier résistant aux chocs et à la rupture avec couvercle à charnière, PC |
| Couleur |
blanc pur |
| Protection |
IP65, selon EN 60529 |
| Raccordement |
entrée de câble amovible flextherm M20 pour câble Ø=4,5..9 mm, bornier amovible, max. 2,5 mm² |
| Fil de raccordement |
PVC, 0,25 mm², 2 fils, blanc |
| Longueur fil de raccordement (m) |
1 |
| Montage |
en surface grâce à la surface du capteur auto-adhésif |
| Contenu de la livraison |
base de montage boîtier USE-S blanc pur inclus, kit de montage (vis et accessoires) inclus |
| Longueur de l'emballage (mm) |
170 |
| Largeur de l'emballage (mm) |
120 |
| Longueur du dispositif (mm) |
63 |
| Largeur de l'appareil (mm) |
68 |
| Hauteur du dispositif (mm) |
40 |
| Poids (g) |
115 |
