| Toepassing/type |

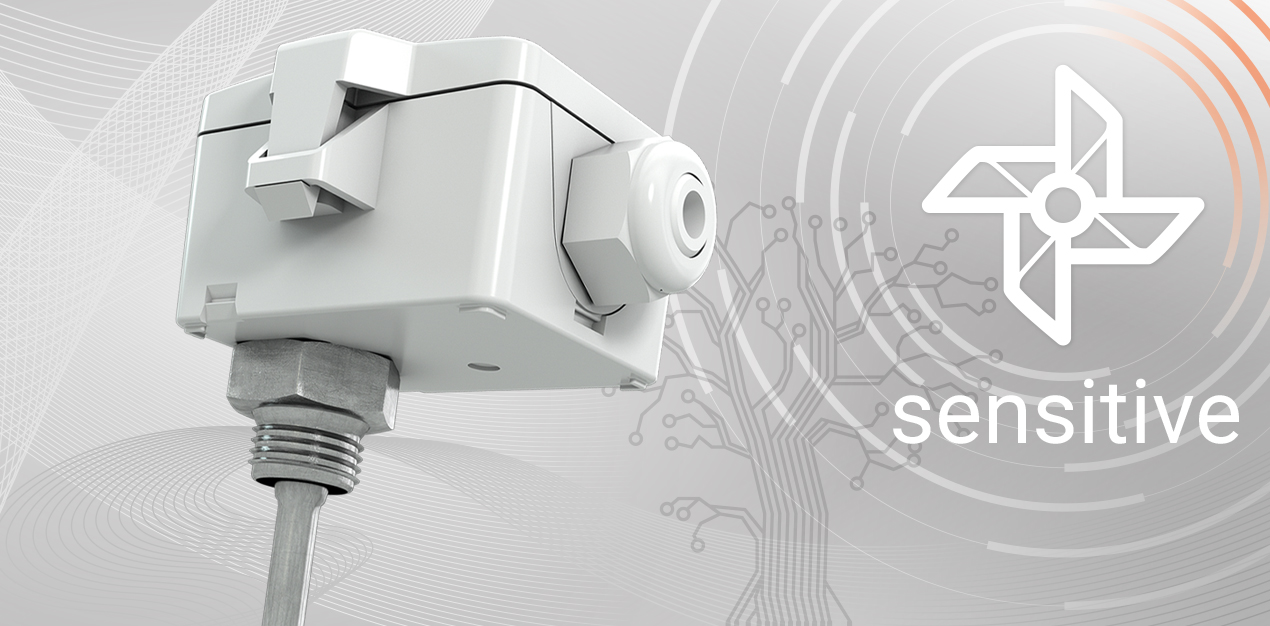

Inschroef opnemer, Kanaal opnemer |
| Doel |
Meetwaarden |
| Meetwaarden |
temperatuur |
| Interface |
RS485 Modbus, RS485 BACnet, Passief, Actieve, 0..5 V, 0..10 V, 4..20 mA, Schakelcontact |
| Configuratie |
USEapp, uConfig, BUS, jumpers, DIP-schakelaars, (afhankelijk van het type) |
| Sensor |
SI-Protection tegen vochtindringing en mechanische belasting (bijv. trillingen), Pt1000 DIN Kl. B, Pt100 DIN Kl. B, Pt1000 1/3 DIN, Pt100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC20k, NTC1,8k, LM235Z, passief |
| Uitgang spanning |
0..10 V of 0..5 V, instelbaar via jumper, live-zero configuratie via app of uConfig, min. belasting 5 kΩ, min. belasting 10 kΩ |
| Uitgang ampère |
4..20 mA, max. belasting 500 Ω |
| Uitgang schakelcontact |
2x NO potentiaalvrij contact voor 24 V ~ of 24 V = / 3 A |
| Netwerktechnologie |
RS485 Modbus, RS485 BACnet (MS/TP), LON FT (free topology) |
| Gegevensoverdracht |
RTU, halfduplex, baudrate 9.600, 19.200, 38.400 of 57.600, pariteit: geen (2 stopbits), even of oneven (1 stopbit) |
| Werkingsbereik temperatuur (°C) |
-80..+260 |
| Werkingsbereiken Temperatuur (°C) |
-50..+120, -50..+150, -50..+160, -80..+260 |
| Uitgangssignaal temperatuur |
schaalverdeling analoge uitgang, 0..+160 °C (standaardinstelling), -20..+80 °C (standaardinstelling), selecteerbaar uit 8 temperatuurbereiken -50..+50 | -20..+80 | -15..+35 | -10..+120 | 0..+50 | 0..+100 | 0..+160 | 0..+250 °C, instelbaar bij de transducer, optioneel te configureren |
| Werkingsbereik temperatuur huisvesting (°C) |
-20..+70 |
| Werkingsbereik vochtigheid |
max. 85% rH zonder permanente condensatie |
| Nauwkeurigheid temperatuur |
±0,5 K (typ. bij 21 °C), in standaard meetbereik, ±0,1 K (typ. bij 0 °C), ±0,3 K (typ. bij 0 °C), ±0,4 K (typ. bij 0 °C), ±0,2 K (typ. bij 25 °C, temperatuurafhankelijk), potentiometer voor offsetafstelling, offset-instelling via app of uConfig |
| Stroomvoorziening |
15..24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Energieverbruik |
typ. 0,4 W (24 V =), typ. 0,7 W (24 V =), max. 0,5 W (24 V =), max. 2,5 W (24 V =), 0,8 VA (24 V ~), 1,8 VA (24 V ~), 4,3 VA (24 V ~) |
| Materiaal in contact met medium |
Sensorhuls, Ø=8 mm, roestvrij staal V4A (1.4571), G1/2", Halsbuis, (optioneel), roestvrij staal V2A (1.4305), Ø=12 mm, lengte 70 mm, geschikt voor gebruik in agressieve media |
| Inbouwlengte (mm) |
50, 100, 150, 200, 250, 450 |
| Toon |
LCD 29x35 mm, RGB-achtergrondverlichting, met verkeerslichtfunctie, drempelwaarden instelbaar, naar keuze parametreerbaar via app of uConfig |
| Huisvesting |
USE-S, slagvaste en breukvaste behuizing met scharnierend deksel, PC, USE-M, slagvaste en breukvaste behuizing met scharnierend deksel, PC |
| Kleur |
zuiver wit, transparant deksel |
| Beschermingsklasse |
IP65, volgens DIN EN 60529 |
| Aansluiting |
afneembaare kabelinvoer flextherm M20 voor kabels met Ø=4,5..9 mm, afneembaare kabelinvoer M25 met viervoudige kabeldoorvoer voor max. Ø=7 mm, afneembare insteekklem, max. 2,5 mm², BUS max. 1,5 mm², relais max. 1,5 mm² |
| Aansluitkabel |
2-draads, 3-draads, 4-draads |
| Leveringsomvang |
incl. montageset (schroeven en accessoires) |
