| Uygulama/Tür |
Oda Ünitesi |
| Amaç |
Oda İklim Kontrolü, Aydınlatma kontrolü, Senaryo kontrolü, Gölgeleme kontrolü, Değerleri Ölçmek |
| Ölçülmüş değerler |
Sıcaklık, bağıl nem, mutlak nem, entalpi, çiy noktası, CO2, VOC, CO2/VOC karışık |
| Arayüz |
Casambi (BLE), RS485 Modbus, RS485 BACnet, KNX (TP) |
| Fonksiyonlar/ işlevler |
sıcaklık kontrolü, Fan kontrolü, değişim, pencere/kapı izleme, varlık, aydınlatma, panjur/kepenk |
| Çalışma/Çalıştırma Fonksiyonları |
sıcaklık noktası ayarı, Fan kademesi ayarı, varlık tespiti, ışık açma/kapama/dim, Panjur Yukarı/Aşağı/Set, kurulum senaryoları, Eko fonksiyonu, ölçülen değeri ve geçmişi göstermek, Colour temperature, RGBW colour control |
| Çalışma/Çalıştırma Elemanları |
dokunmatik ekran |
| Konfigürasyon/Yapılandırma |
NOVOSapp, uConfig, BUS, ETS (KNX), (Türüne bağlı olarak) |
| Giriş |
NTC10K veya Kontak için 1x Giriş, Kontak için 1x giriş, Kontak için 2x Giriş |
| Ağ teknolojisi |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
| Radyo teknolojisi |
2,4 GHz, Casambi (BLE), BlueRange (BLE) |
| Veri iletimi |
RTU, yarı dupleks, Baud Hızı 9.600, 19.200, 38.400 veya 57.600, Parite: Yok (2 Stop Bit), çift veya tek (1 durak biti) |
| Çalışma sıcaklığı aralığı (°C) |
0..+50 |
| Çıkış sinyal sıcaklığı |
0 ..+50 ° C (varsayılan ayar), 4 Sıcaklık Aralıklarından seçilebilir -50 ..+50 | 0 ..+50 | -20 ..+80 | -15 ..+35 ° C, İsteğe bağlı olarak yapılandırılabilir |
| Çalışma nem aralığı |
maks. % 85 RH Yoğuşmasız |
| Sıcaklık Doğruluğu |
± 0,5 K (21 ° C'de tip), Varsayılan ölçüm aralığı içinde |
| Nem Ölçme Aralığı |
% 0..100 RH Yoğuşmasız, 0..85 kJ/kg entalpi, 0..50 | 0..80 g/m³ mutlak nem, 0 ..+50 | -20 ..+80 ° C çiy noktası, İsteğe bağlı olarak yapılandırılabilir |
| Nem Doğruluğu |
% 10..90 RH arasında ±% 2 (21 ° C'de tip.) |
| CO2 ölçme aralığı |
0..2000 ppm, 0..5000 ppm, İsteğe bağlı olarak yapılandırılabilir |
| CO2 Doğruluğu |
± 50 ppm +ölçülen değerin% 3'ü (21 ° C'de,% 50 RH, 1015 hPa)), Kendi kendine kalibrasyon çift kanal |
| VOC (karışık gaz) ölçme |
ısıtmalı metal oksit yarı iletken |
| Güç kaynağı |
24 V = (±%10) SELV, 24 V ~ (±%10) SELV |
| Güç tüketimi |
tip. 2,5 W (24 V =), 5 VA (24 V ~) |
| Görüntü / Görüntülemek |
TFT 4,8 ", 1120x480 px, kapasitif dokunmatik teknoloji |
| Muhafaza |
Termal ayırma ve sensör kanalı ile, PC V0 |
| Renk |

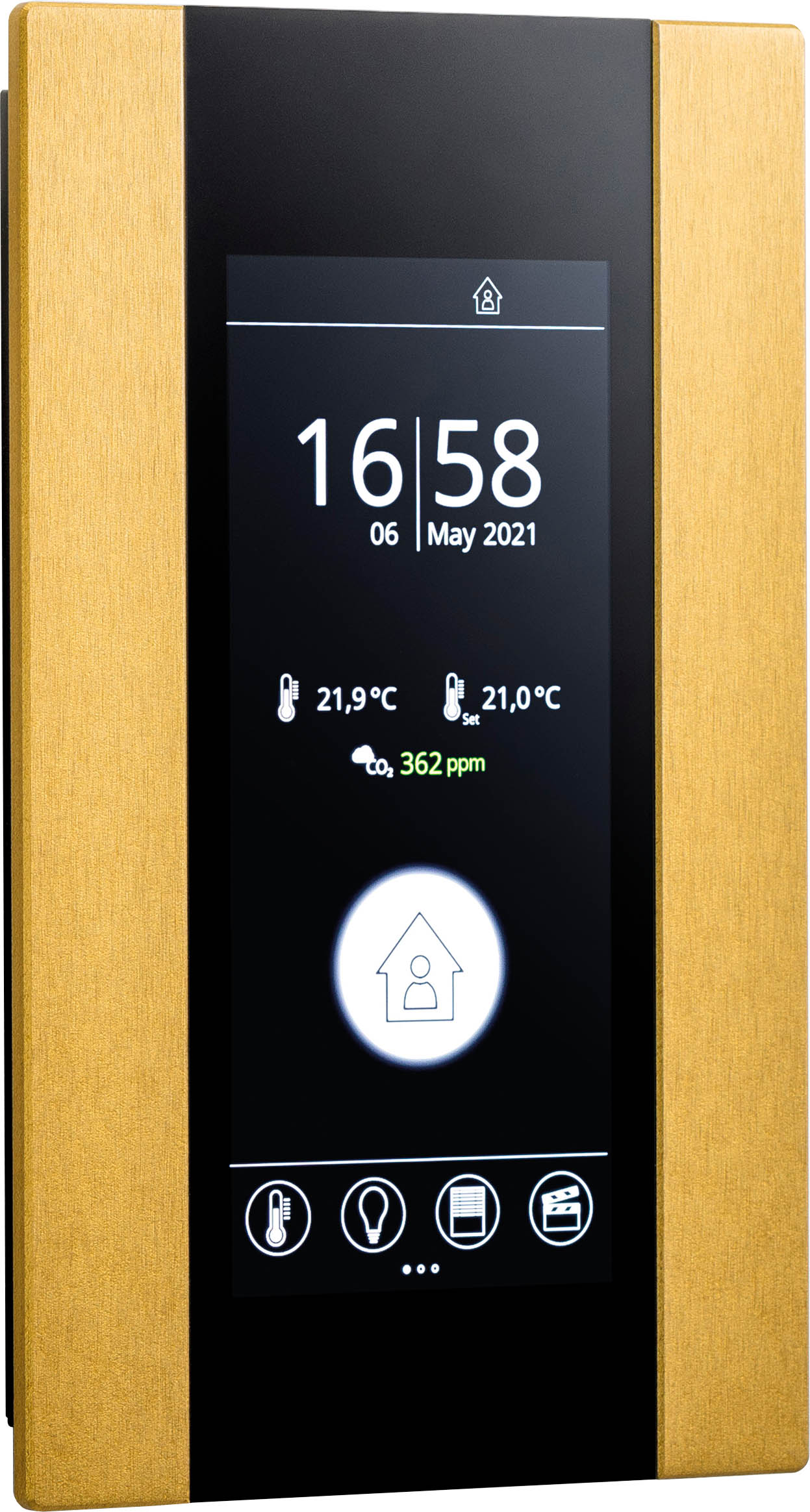

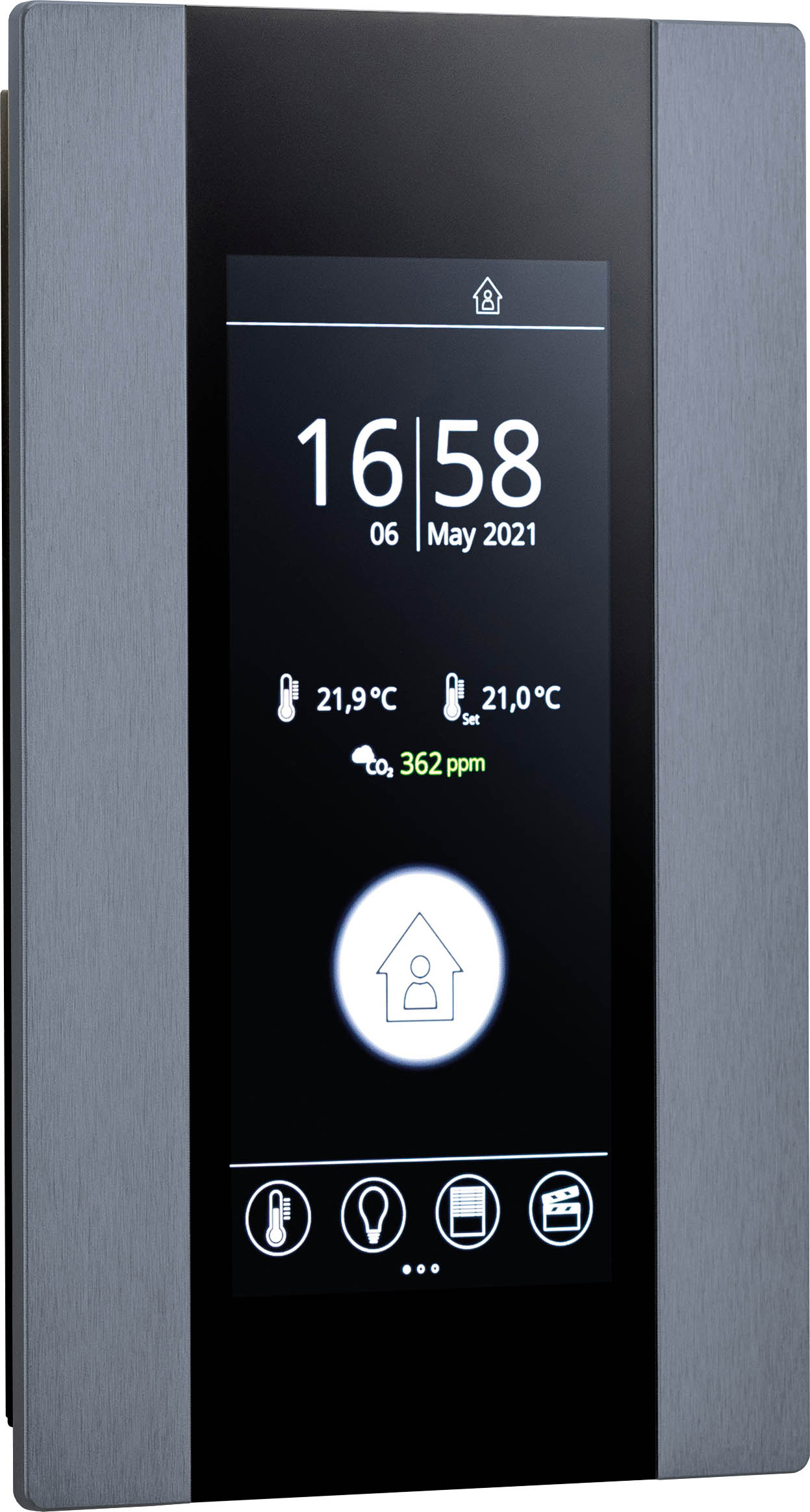

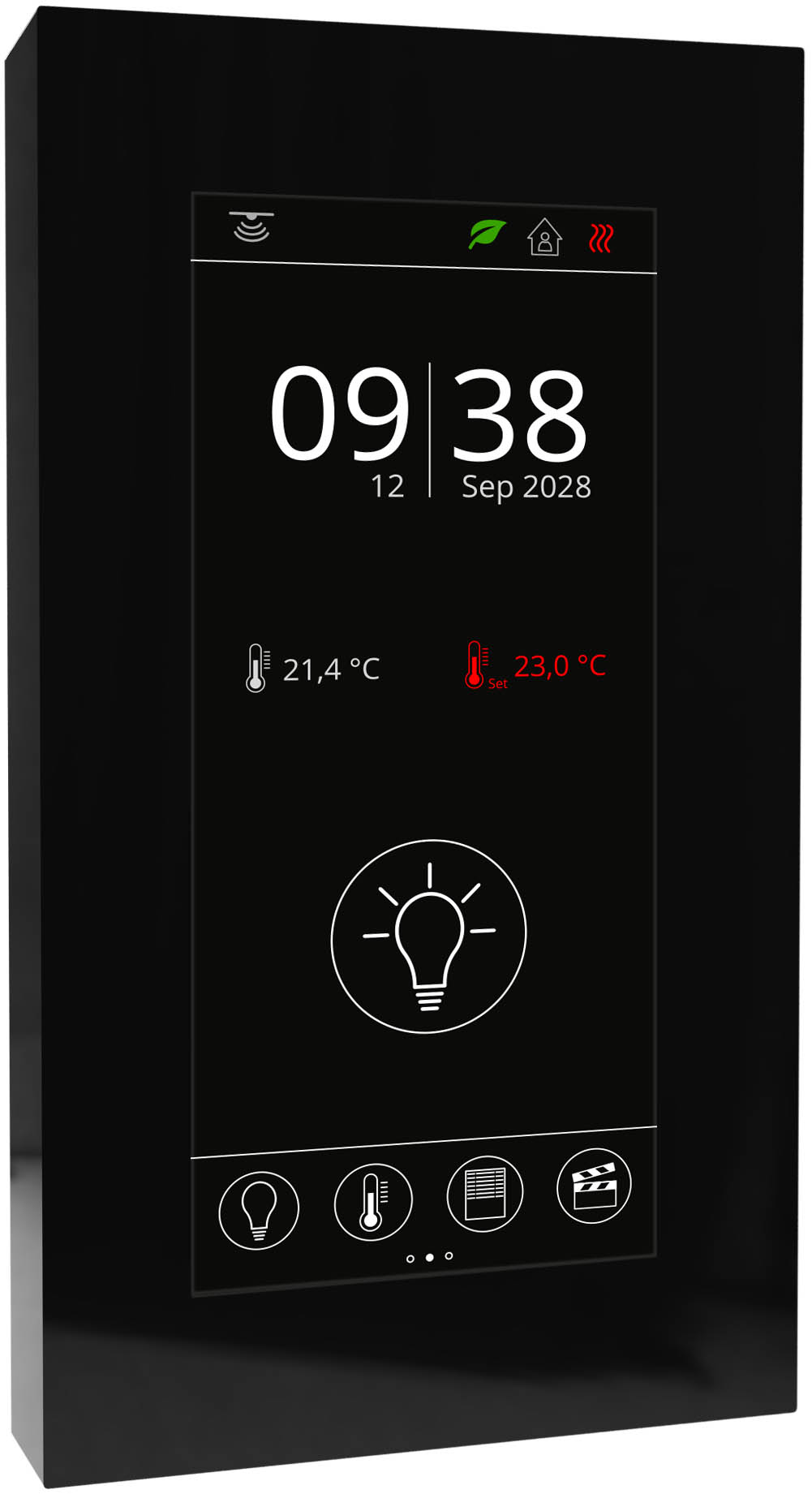

saf beyaz, siyah, Tasarım çerçevesi eloksallı alüminyum mevcut |
| Koruma (IP) |
IP30, EN 60529'a göre |
| Bağlantı |
aletsiz monte edilebilir yaylı kelepçe, maks. 1,5 mm², Çıkarılabilir Bağlantı terminali, maks. Ø = 0,8 mm, arka açıklıktan kablo girişi, önceden belirlenmiş kırılma noktası (altta) veya delme işareti (üstte) |
| Montaj |
standart AB kutusu üzerine sıva altı montaj (Ø=60 mm), standart AB kutusuna sıva altı montaj (Ø=60 mm, derinlik min. 45 mm), yapışkan folyo veya vidalar kullanılarak tabana düz olarak yüzeye monte edilir, taban kısmı ayrı olarak monte edilebilir ve kablolanabilir |
| Ambalaj uzunluğu (mm) |
170 |
| Ambalaj genişliği (mm) |
110 |
| Ambalaj yüksekliği (mm) |
45 |
| Ambalajlama |
kutu ambalajı |
| Cihaz uzunluğu (mm) |
146 |
| Cihaz genişliği (mm) |
90 |
| Cihaz yüksekliği (mm) |
20 |
| Notlar |
+ surcharge for design frame (mandatory), please select colour, karışık gaz sensörleri oksitlenebilen (yanabilen) gazları ve buharları algılar: Vücut kokuları, tütün dumanı, malzemelerden yayılan ekshalasyonlar (mobilya, halı, boya, tutkal ...) |
| Gefahrgut |
LABEL_NO |
