Aplicación/tipo |

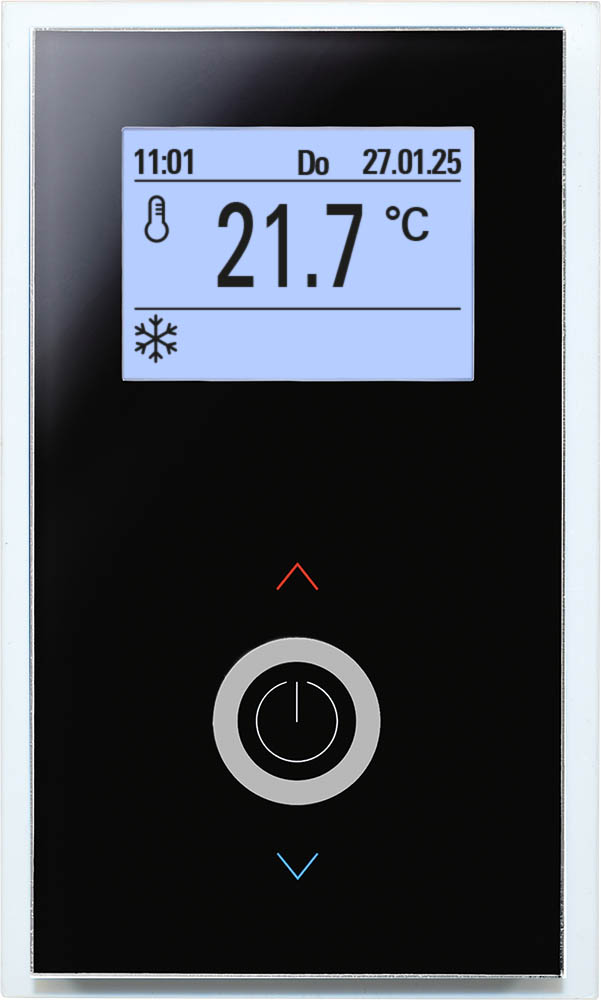

Regulador ambiente |
Propósito |
Control del clima de la sala, Valores de medición |
Valores de medida |
temperatura, humedad relativa, CO2 |
Interfaz |
Activo, 0..10 V, EnOcean (868 MHz), RS485 Modbus, RS485 BACnet, KNX (TP), Contacto de conmutación |
Funciones |
salidas de hardware, calefacción + refrigeración relé, calefacción + refrigeración 0..10 V, al control actuadores de válvula SAB, cambio automático, controlador PI integrado, controlador PI y de dos/tres posiciones integrado, protección antihielo, monitoreo ventanas y puertas, presencia, servidor MSG para la 2da zona |
Funciones de operación |
ajuste del valor de consigna temperatura, standby/detección de presencia |
Elementos operativos |
3 botones táctiles |
Configuración |
uConfig, BUS, ETS (KNX) |
Voltaje de salida |
0..10 V, 3x 0..10 V, máx. carga 5 mA, al control válvula de control de 6 vías, al control válvula de control de 6 vías y calefacción + refrigeración |
Salida contacto de conmutación |
2x contacto NA, 1x calefacción, 1x refrigeración, carga máx. 500 mA (240 V, Triac) |
Entrada |
1x entrada para NTC10k o contact libre de potencial, 1x entrada para el contacto potencial (230 V ~), 1x entrada para contact libre de potencial, 2x entrada para contact libre de potencial |
Tecnología de red |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
Tecnología de radio |
EnOcean (IEC 14543-3-10) 868 MHz, potencia de transmisión <10 mW |
Transmisión de datos |
20 canales para el remitente, el receptor o el servidor de mensajes, RTU, semidúplex, tasa de baudios 9.600, 19.200, 38.400 o 57.600, Paridad: no (2 bits de parada), par o impar (1 bit de parada) |
Temperatura de operación (°C) |
0..50 |
Señal de salida temperatura |
escala en función de la EEP, 0..+40 °C, 0..+50 °C |
Rango de operación humedad |
máx. 85% HR sin condensado |
Precisión de temperatura |
±1 K (típ. en 21 °C) |
Rango de medida humedad |
0..100% HR sin condensar |
Precisión de humedad |
±2% entre 10..90% HR (tip. en 21 °C) |
Rango de medida CO2 |
0..2000 ppm |
Precisión de CO2 |
±50 ppm +3% del valor medido (típ. en 21 °C, 50% HR, 1015 hPa) |
Alimentación |
24 V = (±10%) SELV, 24 V ~ (±10%) SELV, 85..260 V ~ |
Consumo |
típ. 2,5 W (24 V =), máx. 3 VA (260 V ~) |
Pantalla |
LCD 60x44 mm, 240x160 px, luz de fondo blanco frío |
Carcasa |
PC, cubierta cristal |
Color |
blanco puro, negro |
Protección |
IP30, conforme a EN 60529 |
Conexión |
bloque terminal, máx. 1,5 mm², entradas máx. 1,0 mm² |
Montaje |
en caja empotrada EU estándar (Ø=60 mm, min. 45 mm de profundidad) |
Longitud del envase (mm) |
196 |
Ancho del envase (mm) |
162 |
Altura del envase (mm) |
37 |
envase |
cartón plegable |
Longitud del dispositivo (mm) |
140 |
Ancho del dispositivo (mm) |
78 |
Altura del dispositivo (mm) |
35 |
Peso (g) |
195 |
Notas |
Por favor, tenga en cuenta nuestra hoja 'Información EasySens® Radio', Certificación KNX: pendiente |
Gefahrgut |
LABEL_NO |
