Choix du produit |

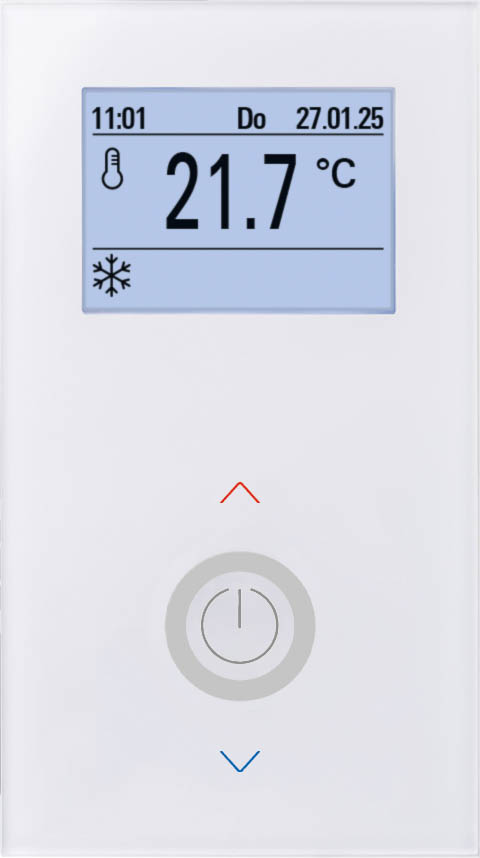

Régulateur d'ambiance |
Application |
Contrôle du Climat Ambiant, Mesurer les valeurs |
Paramètres mesurés |
température, humidité relative, CO2 |
Protocoles/Digit.-Analog. |
Actif, 0..10 V, EnOcean (868 MHz), RS485 Modbus, RS485 BACnet, KNX (TP), Contact de commutation |
Fonctions |
sorties matérielles, chaud + froid relais, chaud + froid 0..10 V, au contrôle actionneurs de vanne SAB, change-over, contrôleur PI intégré, contrôleur PI et contrôleur à deux/trois positions intégrée, protection antigel, surveillance fenêtres/portes, présence, serveur MSG pour la 2ème zone |
Fonctions de commande |
réglage de consigne température, standby/détection de présence |
Éléments de commande |
3 touches tactiles |
Configuration |
uConfig, BUS, ETS (KNX) |
Tension de sortie |
0..10 V, 3x 0..10 V, charge max. 5 mA, au contrôle vanne de régulation 6 voies, au contrôle vanne de régulation 6 voies et chaud + froid |
Contact de commutation |
2x contact NO, 1x chaud, 1x froid, charge max. 500 mA (240 V, Triac) |
Entrée |
1x entrée pour NTC10k ou contact flottant, 1x entrée pour contact potentiel (230 V ~), 1x entrée pour contact flottant, 2x entrée pour contact flottant |
Technologie du réseau |
RS485 Modbus, RS485 BACnet (MS/TP), KNX (TP1) |
Technologie radio |
EnOcean (IEC 14543-3-10) 868 MHz, puissance de transmission <10 mW |
Transmission de données |
20 canaux pour l'expéditeur, le récepteur ou le serveur de messages, RTU, semi-duplex, vitesse 9.600, 19.200, 38.400 ou 57.600, parité : aucune (2 bits de stop), paire ou impaire (1 bit de stop) |
Conditions ambiantes (°C) |
0..50 |
Signal de sortie température |
mise à l'échelle selon EEP, 0..+40 °C, 0..+50 °C |
Gamme de fonctionnement humidité |
max. 85% rH non condensé |
Précision température |
±1 K (typ. @ 21 °C) |
Plage de mesure d'humidité |
0..100% rH sans condensation |
Précision humidité |
±2% entre 10..90% rH (typ. @ 21 °C) |
Plage de mesure de CO2 |
0..2000 ppm |
Précision CO2 |
±50 ppm +3% de la valeur mesurée (typ. @ 21 °C, 50% rH, 1015 hPa) |
Alimentation |
24 V = (±10%) SELV, 24 V ~ (±10%) SELV, 85..260 V ~ |
Consommation |
typ. 2,5 W (24 V =), max. 3 VA (260 V ~) |
Afficheur |
LCD 60x44 mm, 240x160 px, rétroéclairage blanc froid |
Boîtier |
PC, couvercle verre |
Couleur |
blanc pur, noir |
Protection |
IP30, selon EN 60529 |
Raccordement |
bornier à vis, max. 1,5 mm², entrées max. 1,0 mm² |
Montage |
dans boîte d'encastrement standard EU (Ø=60 mm, min. 45 mm de profondeur) |
Longueur de l'emballage (mm) |
196 |
Largeur de l'emballage (mm) |
162 |
Hauteur de l'emballage (mm) |
37 |
emballage |
boîte pliante |
Longueur du dispositif (mm) |
140 |
Largeur du dispositif (mm) |
78 |
Hauteur du dispositif (mm) |
35 |
Poids (g) |
195 |
Notes |
Veuillez consulter notre fiche 'Information EasySens® Radio', Attestation KNX: en attente |
Gefahrgut |
LABEL_NO |
