Zukunftsorientiertes Bürokonzept für die IB.SH
Schnelle und kostenoptimierte Integration der Funk-Raumbediengeräte von Thermokon

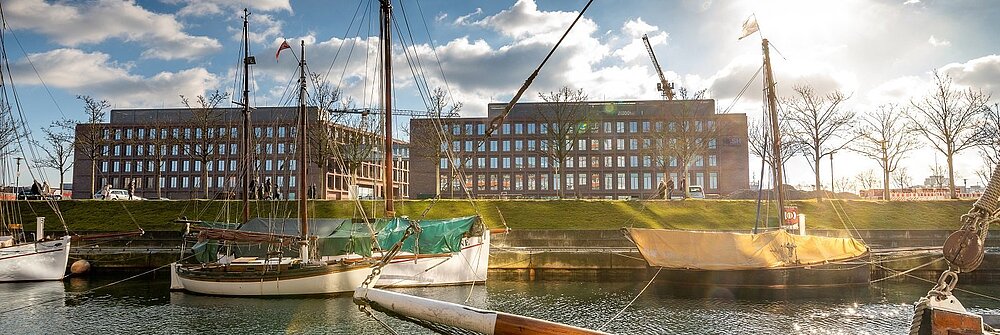

Auf einer Fläche von insgesamt 22.000 Quadratmetern befinden sich in dem ansprechenden Gebäudekomplex, in dem die Förderbank des Landes Schleswig-Holstein nun zu Hause ist, neben klassischen Büroräumen diverse Teamflächen und flexible Räume für modernes Arbeiten. Das architektonische Konzept ist zeitgemäss und zukunftsorientiert. Davon zeugen nicht zuletzt die nachhaltige Bauweise und die durchdachte Gebäudeautomation. Sie tragen spürbar zur Senkung der Energiekosten bei.
Als ausführende Firma und Systemintegrator für die Gebäudeautomation in Haus 5 und 6 stand die Melf Söth Schaltanlagen GmbH, langjähriger Kunde von Thermokon, vor der Herausforderung, Klimatechnik, Beleuchtung, Verschattung und Energiezähler zu einem einheitlichen Gesamtsystem zu vernetzen. Projektunterstützung erhielt sie dabei durch die DEOS AG, einem ebenfalls langjährigen Partner von Thermokon, der die Controller sowie die Parametrierungssoftware lieferte.
JOY: elegante Optik – effiziente Integration
Neben einer intuitiven Bedienbarkeit kam es den Verantwortlichen hier insbesondere auf eine hochwertige Optik sowie eine einfache, zügige Inbetriebnahme an. Die Wahl fiel schliesslich auf das Raumbediengerät „JOY HC 3AO“ von Thermokon. Das elegante Design mit dem flachen Gehäuse und dem LC-Display, das Aufschluss über Uhrzeit, Raumzustände sowie den aktuellen Status der HLK sowie die Möglichkeit zur Steuerung der Beleuchtung und Beschattung gibt, konnte ebenso überzeugen wie die einfache Integration in die Gebäudeleittechnik mithilfe der integrierten Modbus-Schnittstelle. Für die Entscheidung sprachen seitens der Melf Söth GmbH ausserdem die positiven Erfahrungen aus früheren Projekten, z. B. im Lighthouse Hotel & Spa in Büsum, sowie die hohe Zuverlässigkeit und Lieferfähigkeit von Lösungen „Made in Germany“.

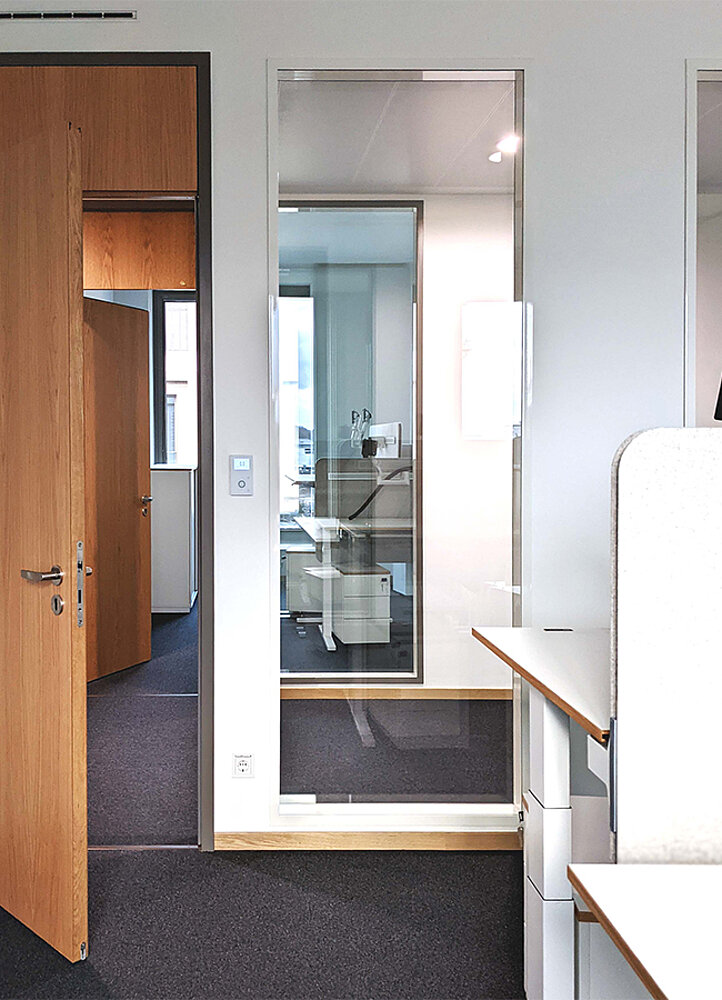

Die Ausstattung der Büros und Besprechungsräume in den beiden Häusern erfolgte schliesslich mit insgesamt 406 JOY-Raumbediengeräten. Die für einen Teil der Räume ebenfalls gewünschte Fensterüberwachung wurde mit einer Kombination aus rund 70 EasySens® Funk-Fensterkontakten und EnOcean- / Modbus-Gateways (ebenfalls Produkte von Thermokon) realisiert. Für repräsentative Räume mit hochwertiger Designeinrichtung fiel die Wahl hingegen auf thanos EVO. Dort strebten die Verantwortlichen an, durch die Premium-Lösung von Thermokon mit ihrem hochauflösendem 4,8-Zoll-Touch-Display für ein edles Finish zu sorgen. Unter Einbindung der Wetterprognosen in die MSR-Regelung sollte zudem in sämtlichen Räumen die Steuerung von Licht und Außenjalousien sowie die Regelung der Lüftungsanlagen sichergestellt werden.
Hohe Anforderungen an die Umsetzung
Im Zuge der Umsetzung war Systemintegrator Melf Söth gefordert, leistungsstarke Lösungen für die speziellen Anforderungen des Projekts zu finden. Gewünscht waren seitens des Bauherrn u. a. individuelle Regelungsfunktionen mithilfe einer direkten Ventilansteuerung via Bediengeräten bei gleichzeitiger Möglichkeit, Ventile via BUS zu übersteuern. Auch diverse Protokollintegrationen – z. B. BACnet, Modbus, M-Bus, SMI und KNX – auf die DEOS Plattform sowie eine flexible, möglichst sparsame Verkabelung zählten zu den Vorgaben.
Bei der Integration der Raumbediengeräte in die Gebäudeautomation legte Melf Söth großen Wert auf Effizienz und Wirtschaftlichkeit. Hierzu mussten die auf insgesamt zehn Etagen verteilten Raumbediengeräte möglichst schnell und fehlerfrei in Betrieb genommen werden – eine manuelle Inbetriebnahme schied damit aus. DEOS bot die Lösung: mittels Software wurde die Möglichkeit geschaffen, die Raumbediengeräte extern und zentral zu parametrieren.
Zeit- und kostensparende Konfiguration
In den DEOS Programmierwerkzeugen fand Melf Söth eine ebenso effiziente wie flexible Lösung: Unter Verwendung der Modbus-Makros aus der DEOS Automationsstation wurden im ersten Schritt die Modbus-Adressen an den Thermokon Bediengeräten eingestellt und die Geräte anschließend an den BUS gehängt. Die EnOcean-Modbus-Kopplung erfolgte mithilfe von Gateways und unterstützte so die zentrale, zeit- und kostensparende Konfiguration der JOY Bediengeräte aus der Ferne. Dabei reduzierte die übersichtliche Darstellung sämtlicher gesetzten Parameter eventuelle Konfigurationsfehler auf ein Minimum. Ebenfalls als gewinnbringend erwies sich die Möglichkeit, die Gebäudestruktur und die verbauten Raumbedienelemente über die DEOS Gebäudeleittechnik OPENweb grafisch abzubilden.
Mit dem Ergebnis ist Sönke Hansen, Melf Söth Schaltanlagen GmbH, sehr zufrieden: „Die Lösungen von DEOS und Thermokon haben perfekt zusammengespielt. Das erlaubte uns die schnelle, einfache und einheitliche Parametrierung sämtlicher Geräte auf wirtschaftliche Art und Weise. Diese Zeiteffizienz war ein enormer Vorteil.“
