WRF07 x

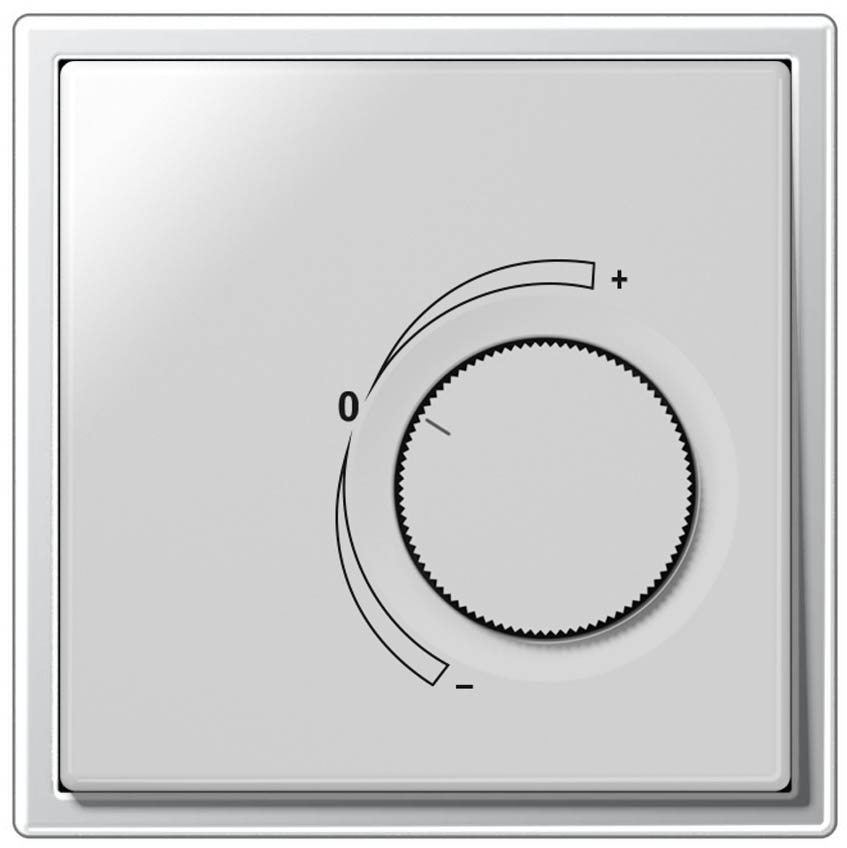

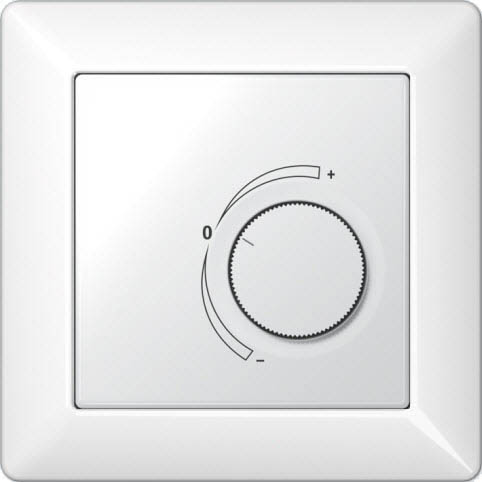

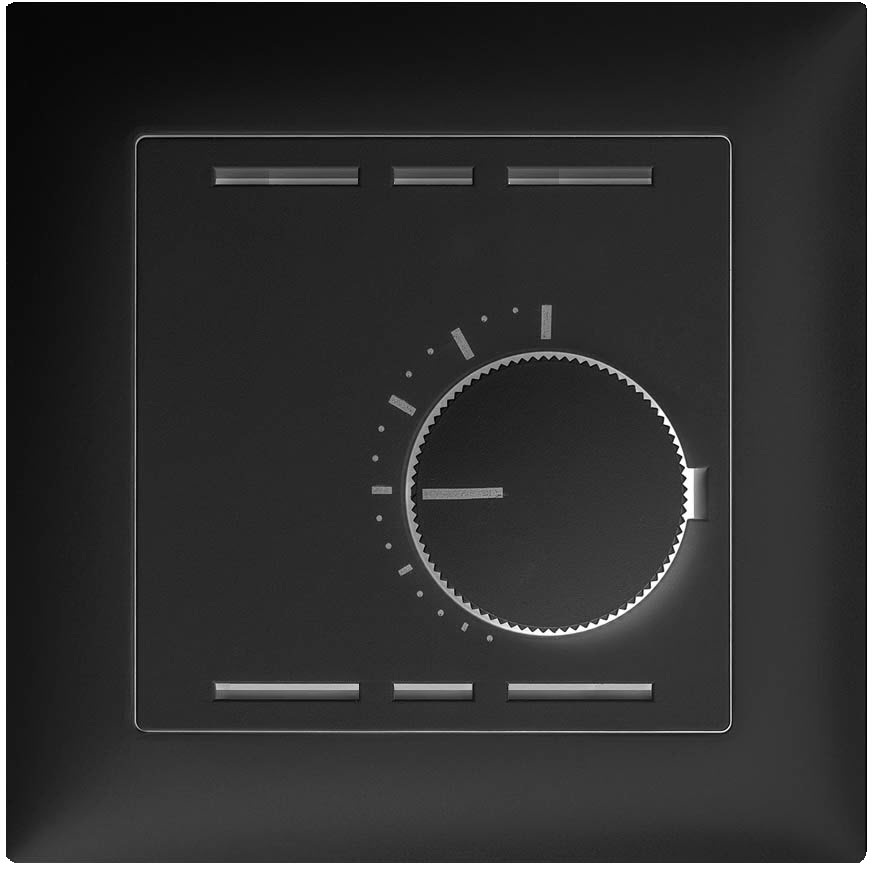

Ein optisch ansprechendes Unterputz-Raumbediengerät im Design diverser Schalterhersteller. Verfügbar in verschiedenen Farbtönen und diversen Beschriftungsvarianten. Mögliche Bedienelemente sind Potentiometer, LEDs, Tasten und Wippschalter. Auf Wunsch kann zusätzlich ein Temperatursensor ergänzt werden. Die abziehbare Anschlussklemme ermöglicht eine Vorab-Verdrahtung.
| Anwendung/Typ | Raumbediengerät |
|---|---|
| Einsatzzweck | Raumklimasteuerung, Messwerterfassung |
| Messgrößen | Temperatur, relative Feuchte, CO2, VOC |
| Schnittstelle | RS485 Modbus, Passiv, Aktiv, 0..10 V |
| Funktionen | Temperatursteuerung, Lüftersteuerung, Anwesenheit |
| Bedienfunktionen | Sollwertverstellung Temperatur, Lüfterstufenverstellung, Präsenzmeldung, Statusrückmeldung über LED |
| Bedienelemente | Potentiometer (P), 10 kOhm, 1 kOhm, 5 kOhm, aktiv 0..10 V, (variiert je nach Schalterprogramm), Wippschalter (S), 2 Schaltstufen, 3 Schaltstufen, Schaltleistung max. 24 V =/~, 5 W, Standardbeschriftung des Herstellers, Taster (T) |
| Konfiguration | BUS, DIP-Schalter |
| Sensor | Pt1000 DIN Kl. B, Pt100 DIN Kl. B, Pt1000 1/3 DIN, Pt100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC20k, NTC1,8k, LM235Z, passiv |
| Ausgang Spannung | 0..10 V, 2x 0..10 V, min. Last 5 kΩ, min. Last 10 kΩ |
| Eingang | 2x Eingang digital für potentialfreien Schaltkontakt |
| Netzwerktechnologie | RS485 Modbus |
| Datenübertragung | RS485 Modbus RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit) |
| Temperatureinsatzbereich (°C) | -35..+70 |
| Temperatureinsatzbereiche (°C) | 0..+50, -35..+70 |
| Ausgangssignal Temperatur | 0..+50 °C |
| Einsatzbereich Feuchte | max. 85% rH nicht kondensierend |
| Genauigkeit Temperatur | ±0,5 K (typ. bei 21 °C), ±1% vom Messbereich (typ. bei 21 °C), ±0,3 K (typ. bei 0 °C), ±0,4 K (typ. bei 0 °C), ±0,2 K (typ. bei 25 °C, temperaturabhängig) |
| Messbereich Feuchte | 0..100% rH ohne Betauung |
| Genauigkeit Feuchte | ±2% zwischen 10..90% rH (typ. bei 21 °C) |
| Messbereich CO2 | 0..2000 ppm |
| Genauigkeit CO2 | ±50 ppm +3% des Messwerts (typ. bei 21 °C, 50% rH, 1015 hPa), Selbstkalibrierung Dual Channel |
| Messung VOC (Mischgas) | beheizter Metalloxid-Halbleiter, Selbstkalibrierung |
| Spannungsversorgung | 24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Leistungsaufnahme | typ. 0,4 W (24 V =), max. 1,6 W (24 V =), 0,8 VA (24 V ~), 3,9 VA (24 V ~) |
| Anzeige | LED zur Statusrückmeldung, grün (Standard), rot oder gelb (mehrere LEDs möglich) |
| Farbe | weiß, reinweiß glänzend, reinweiß seidenmatt, aluminium, schwarz, alpinweiß |
| Schutzart | IP20, gemäß DIN EN 60529 |
| Anschluss | Schraubklemme, max. 1,5 mm² |
| Schalterprogramme | Berker, Busch-Jaeger, Feller, Gira, Jung, Merten |
| Schalterprogramm Berker | Berker S.1, Berker B.3 Aluminium, Berker B.7, Berker B.7 Glas, Berker Q.1, Berker Q.3, Berker K.5 Aluminium/Edelstahl |
| Schalterprogramm Busch-Jaeger | Busch-Jaeger alpha nea®, Busch-Jaeger Busch-axcent®, Busch-Jaeger Busch-balance® SI, Busch-Jaeger Busch-Duro 2000® SI, Busch-Jaeger impuls, Busch-Jaeger Reflex SI, Busch-Jaeger solo® |
| Schalterprogramm Feller | Feller EDIZIOdue, Feller STANDARDdue |
| Schalterprogramm Gira | Gira E2, Gira E3, Gira Esprit, Gira Event, Gira Flächenschalter, Gira Standard 55 |
| Schalterprogramm Jung | Jung A 500, Jung A 550, Jung A creation, Jung A plus, Jung AS 500, Jung CD 500, Jung LS 990 |
| Schalterprogramm Merten | Merten 1-M, Merten Antik, Merten Artec, Merten Artec Edelstahl, Merten Atelier-M, Merten M-Arc, Merten M-Plan, Merten M-Pure, Merten M-Smart |
| Schalterprogramm Peha | Peha Aura, Peha Aura Glas |
| Montage | Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm) |
| Verpackung Länge (mm) | 90 |
| Verpackung Breite (mm) | 90 |
| Verpackung Höhe (mm) | 80 |
| Verpackung | Faltkarton |
| Gerät Länge (mm) | 81 |
| Gerät Breite (mm) | 81 |
| Gerät Höhe (mm) | 38 |
| Gewicht (g) | 50 |
| Hinweise | Mischgas-Fühler erfassen Gase und Dämpfe, die oxidiert (verbrannt) werden können: Körpergerüche, Tabakrauch, Ausdünstungen von Materialien (Möbel, Teppiche, Farbanstriche, Klebstoff, ...) |
