Oda Ünitesi
WRF07 x

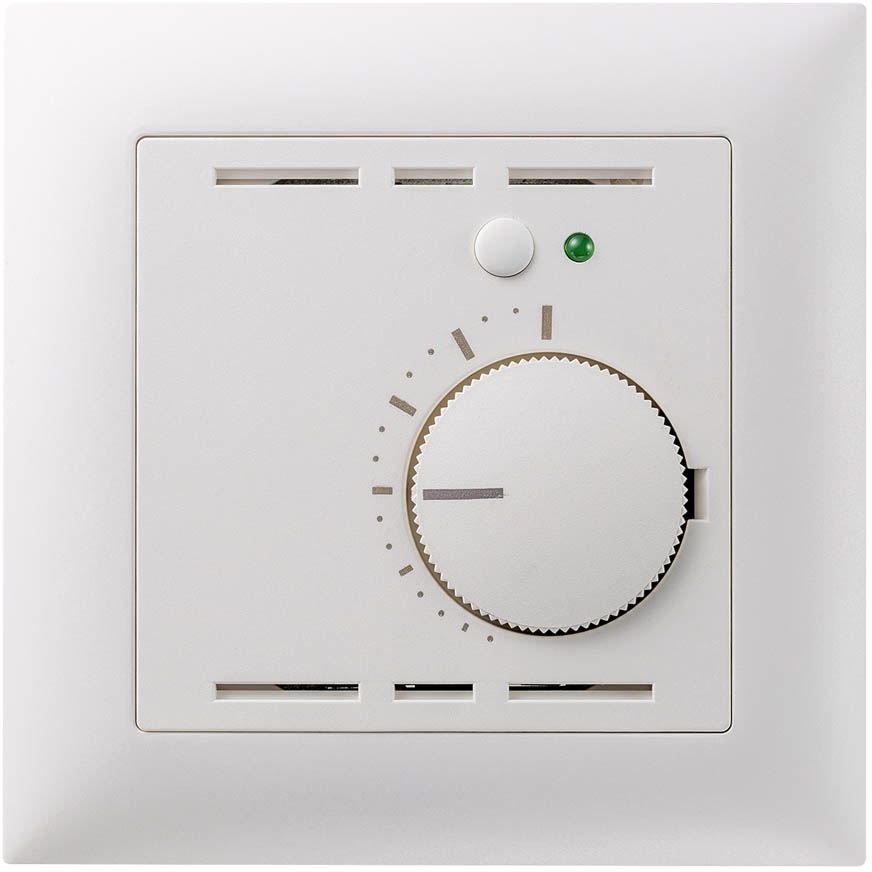

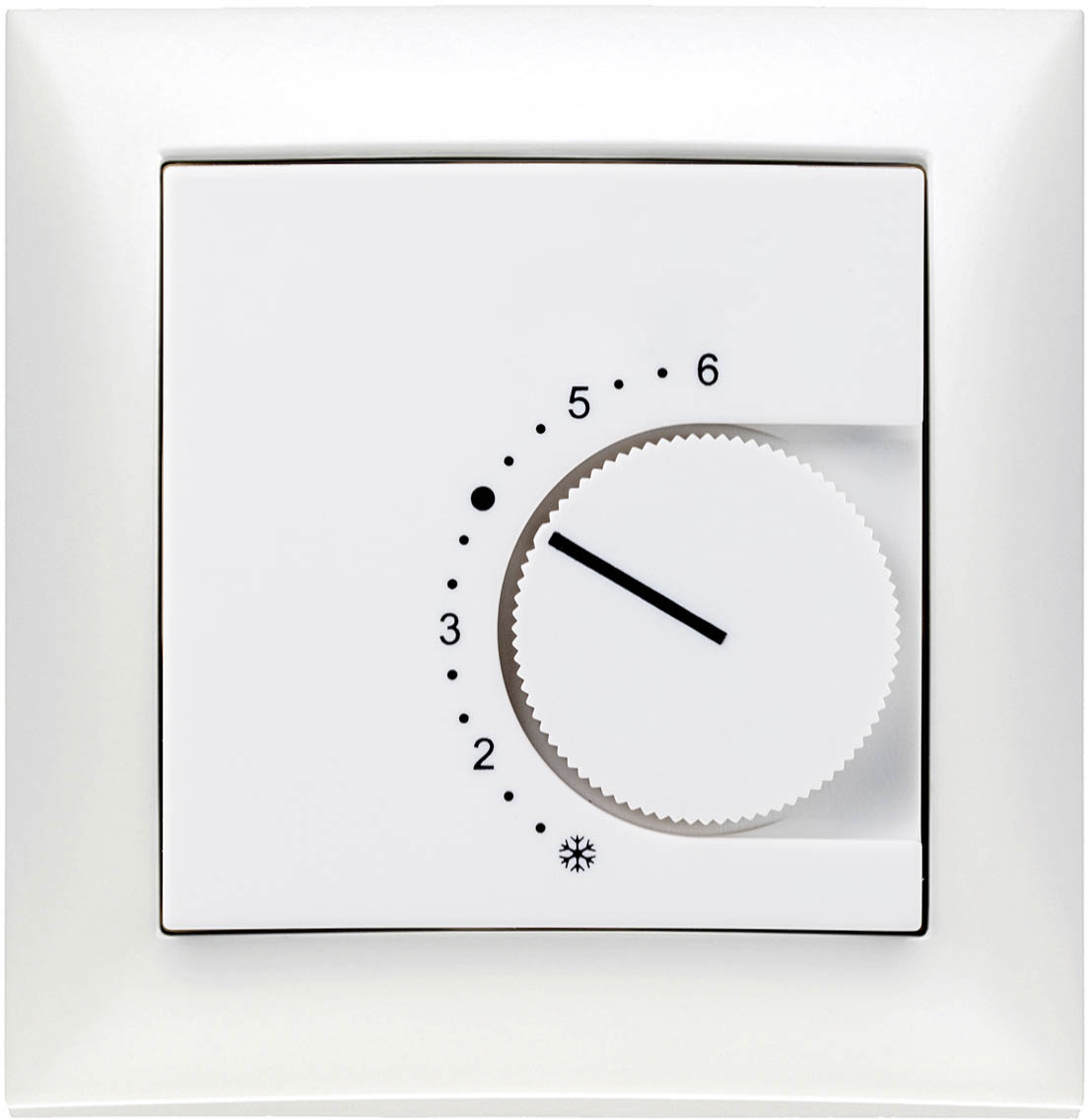

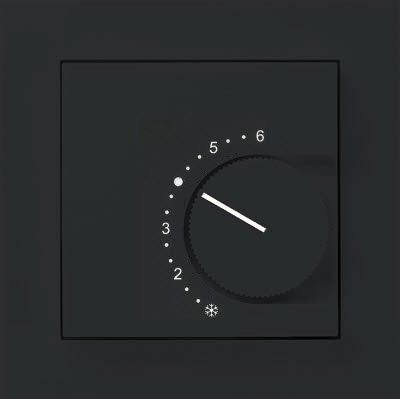

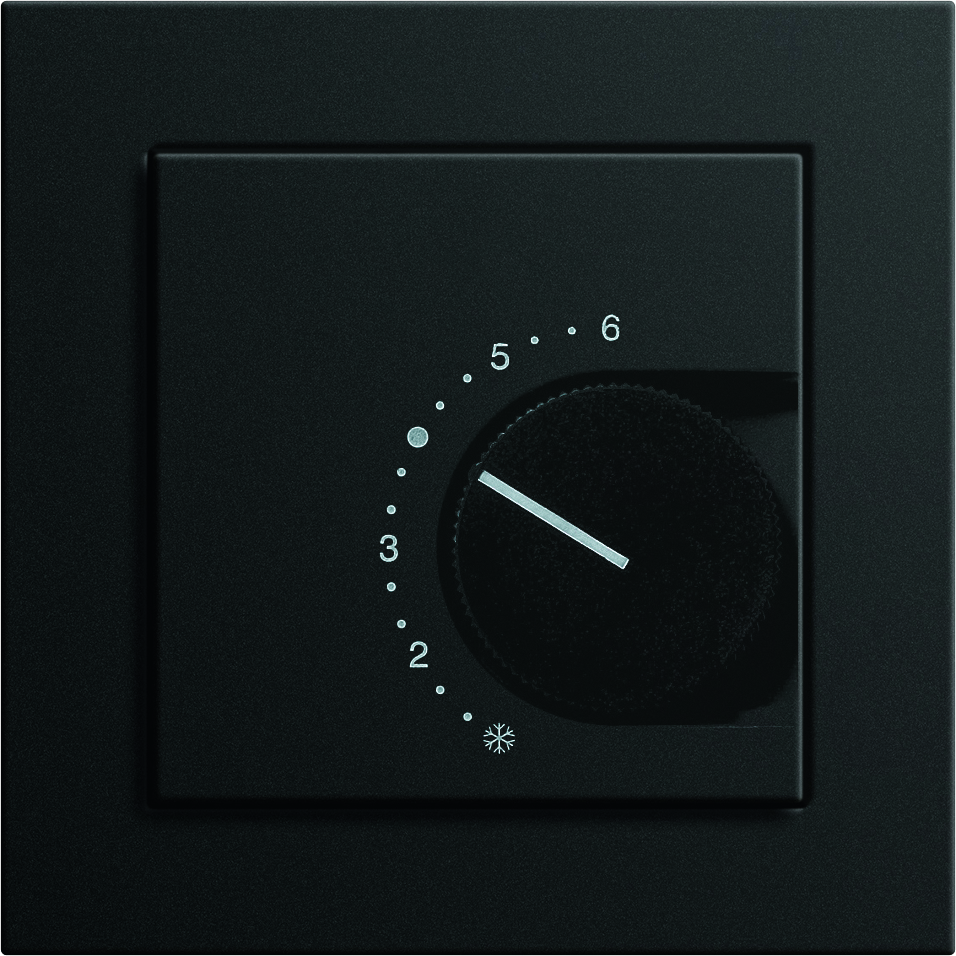

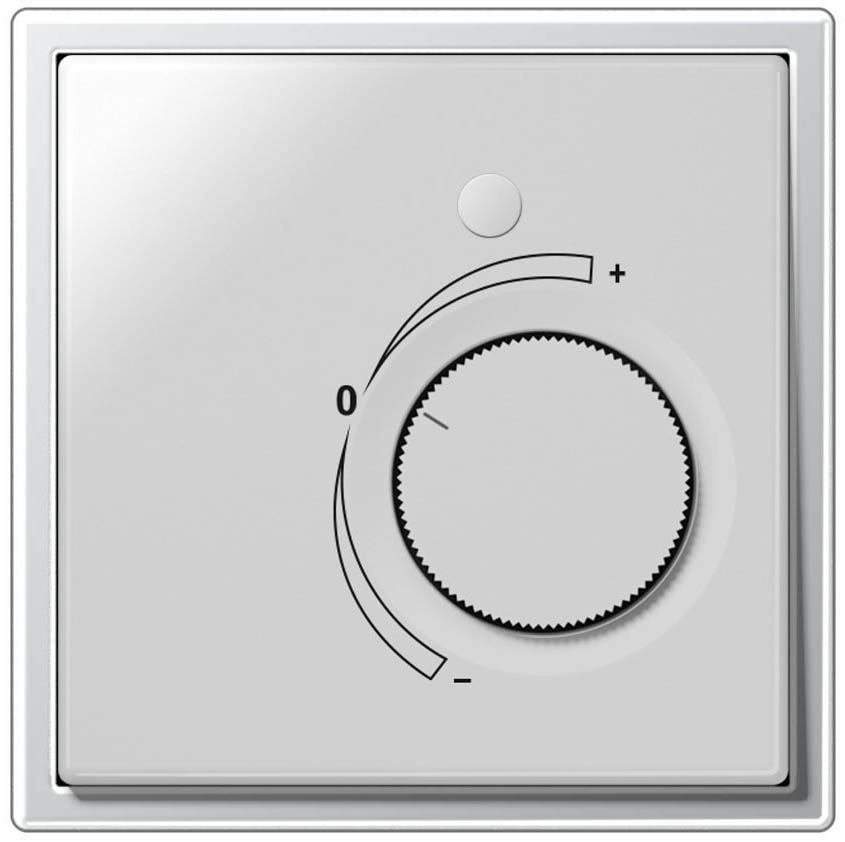

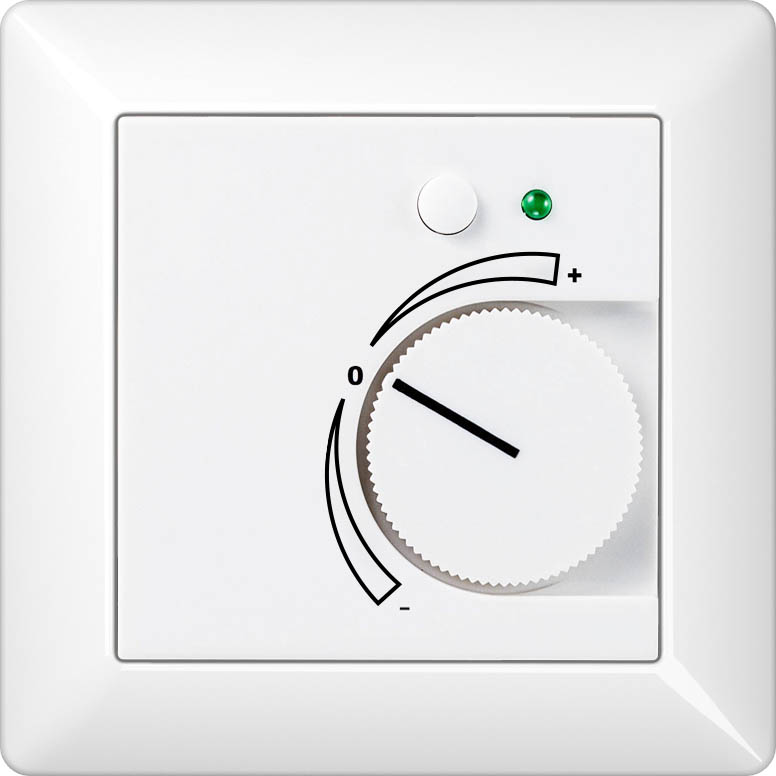

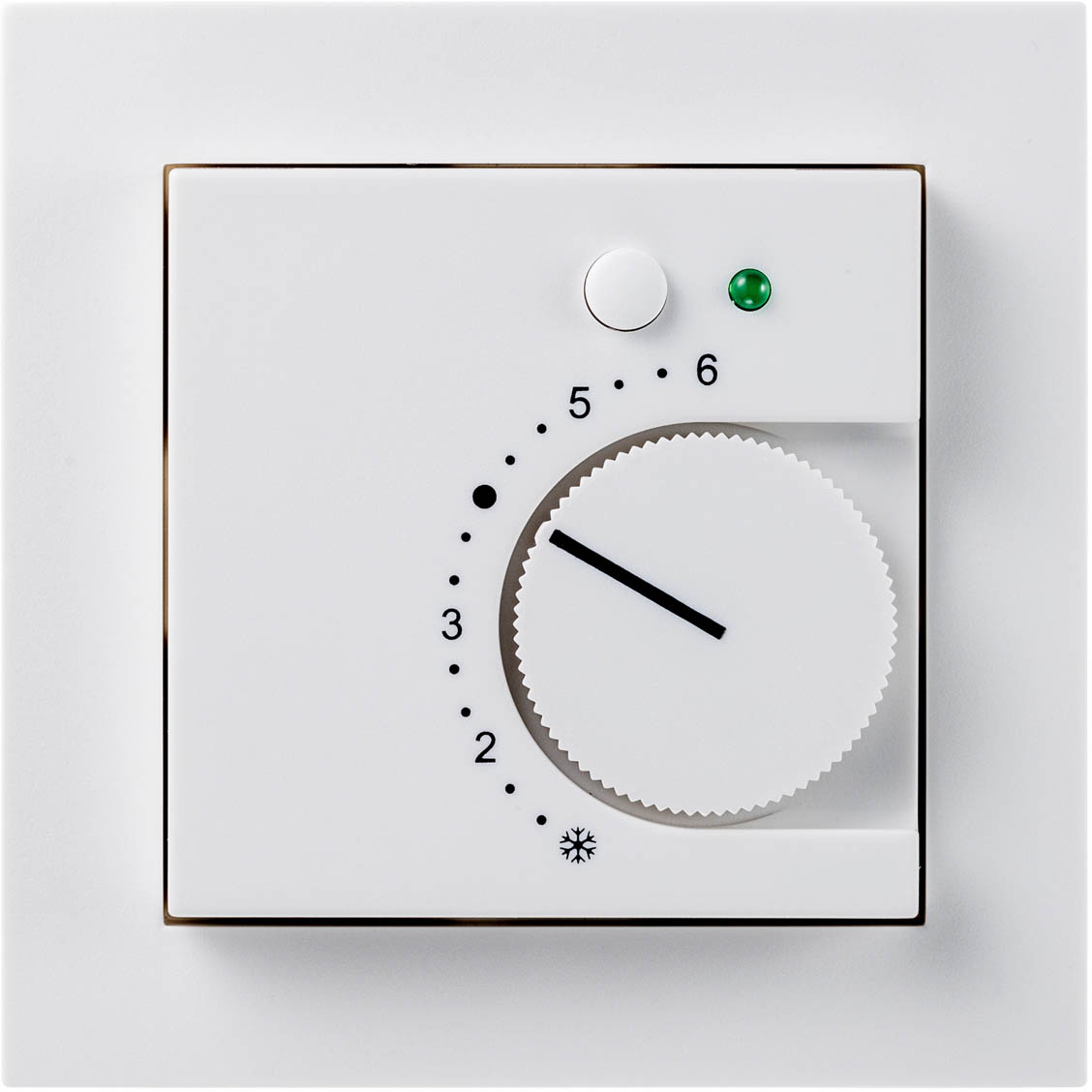

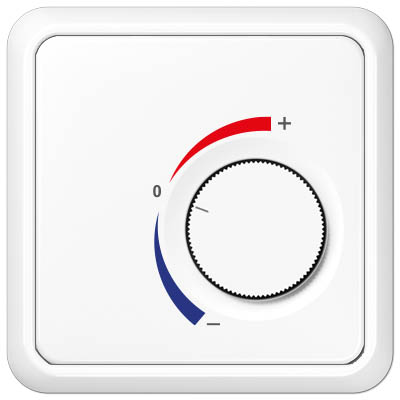

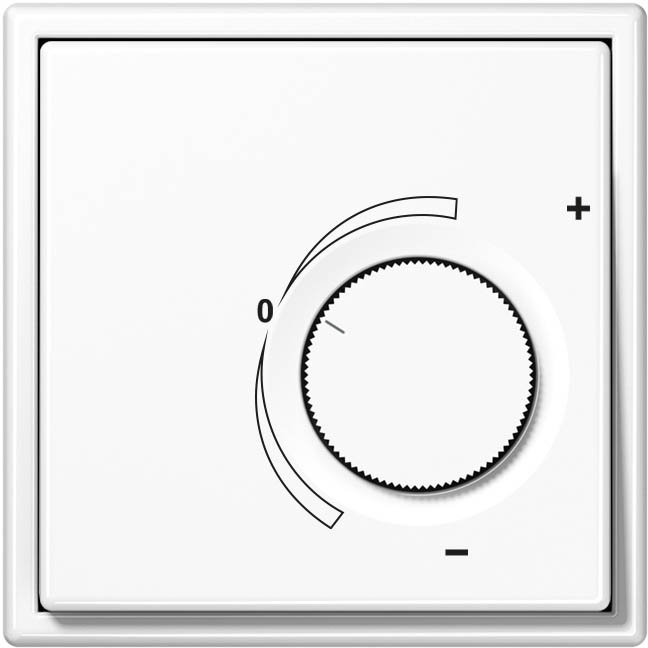

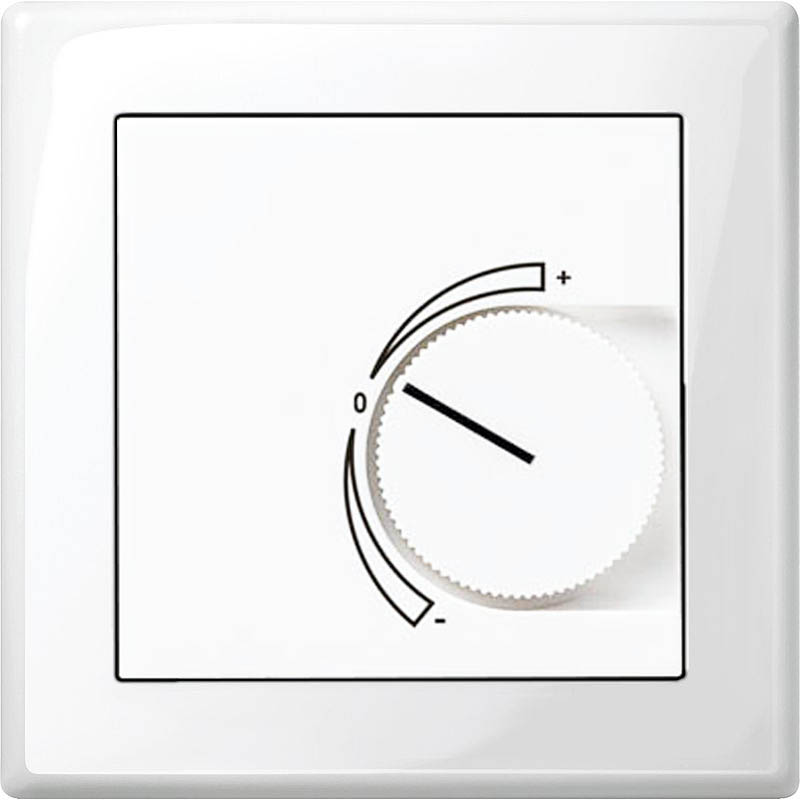

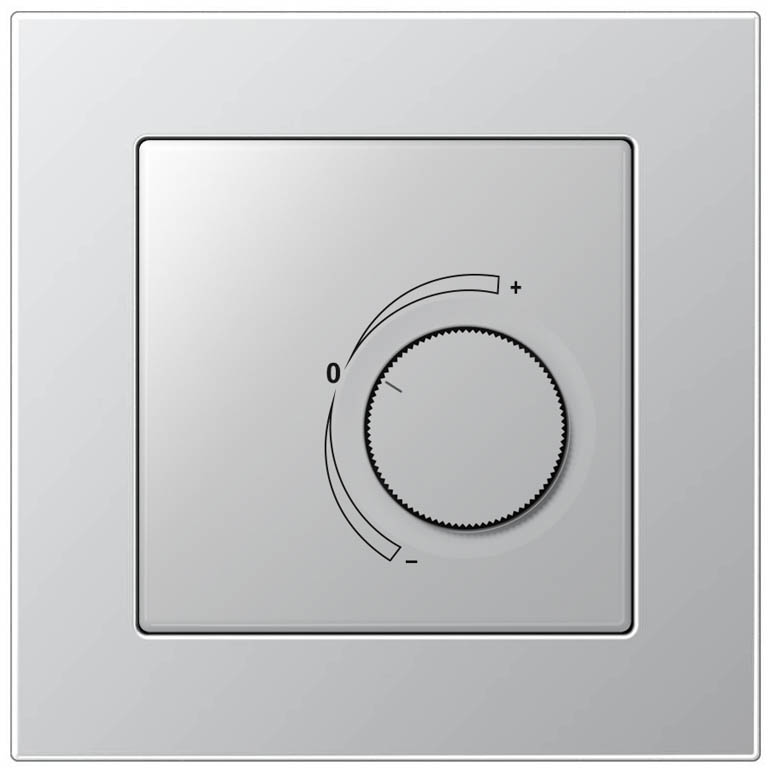

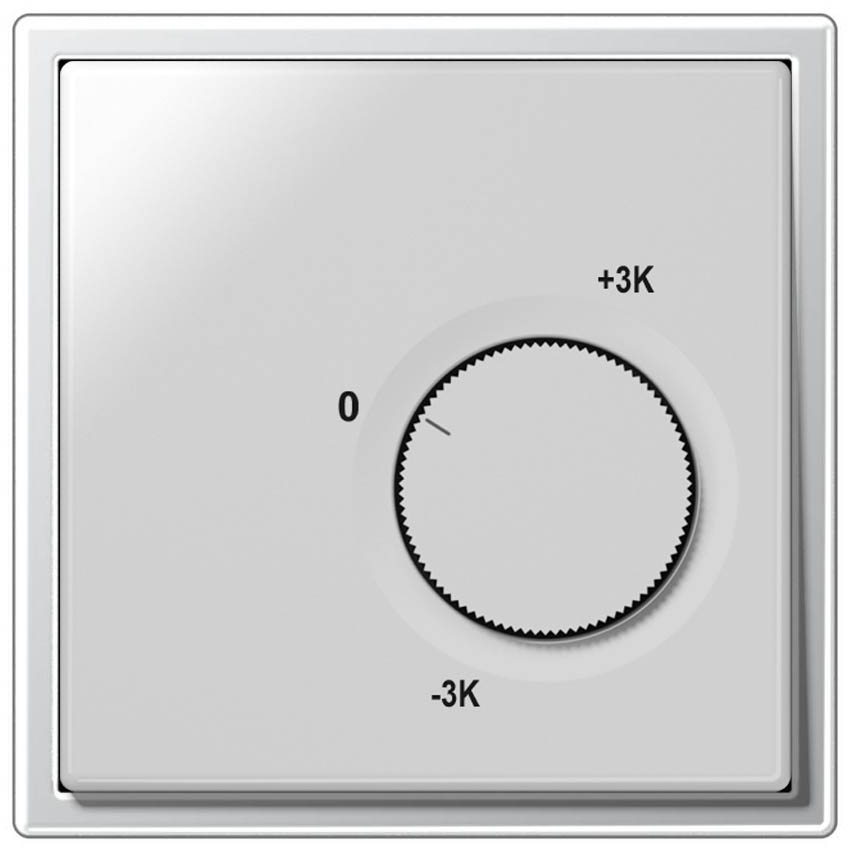

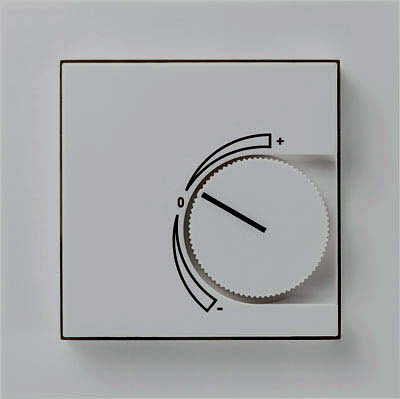

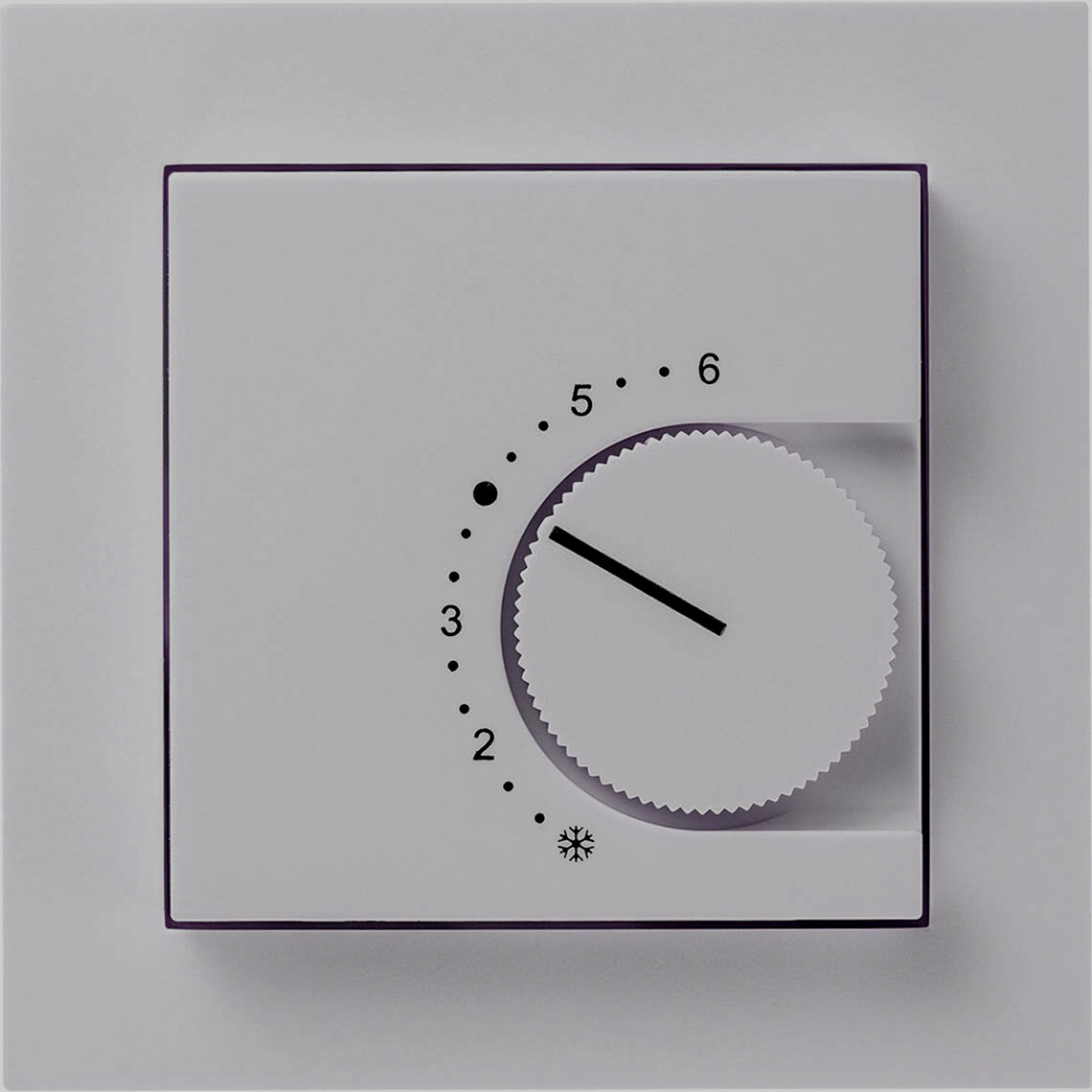

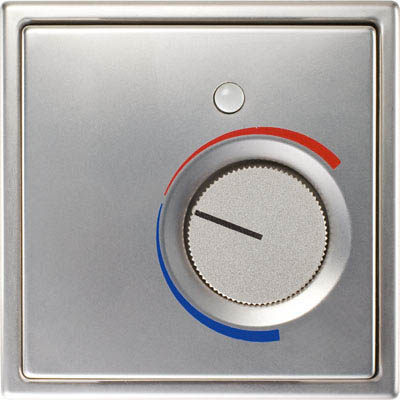

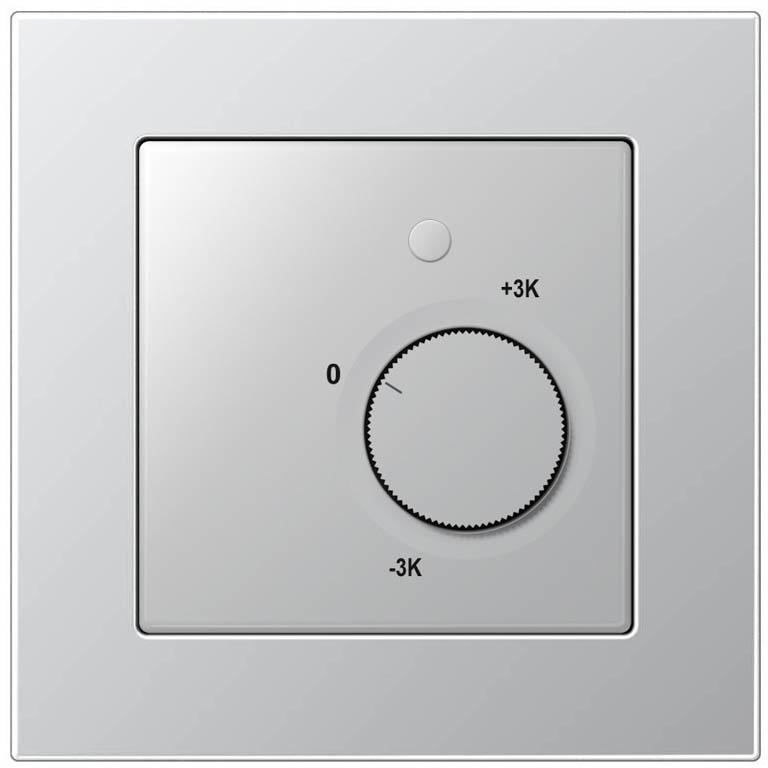

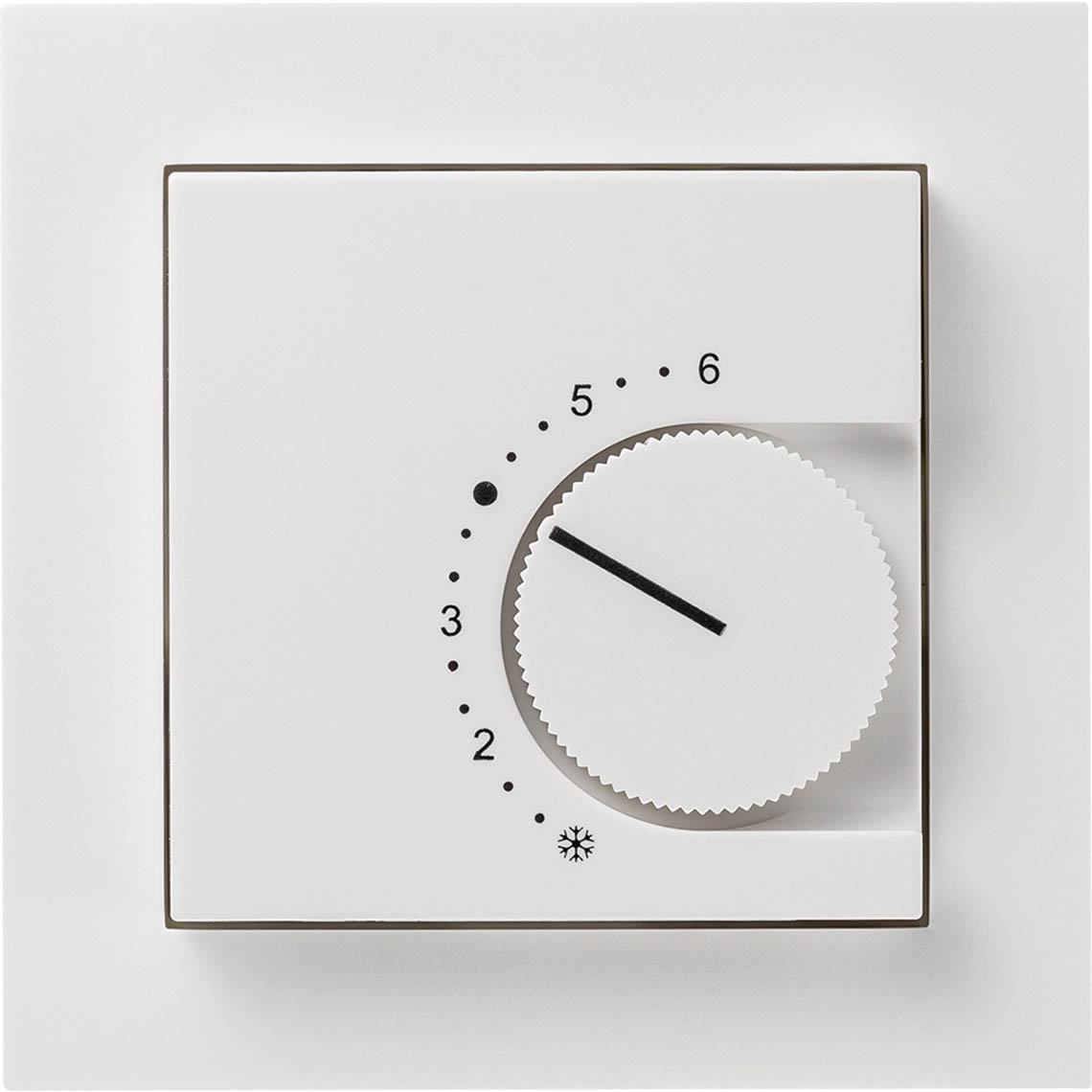

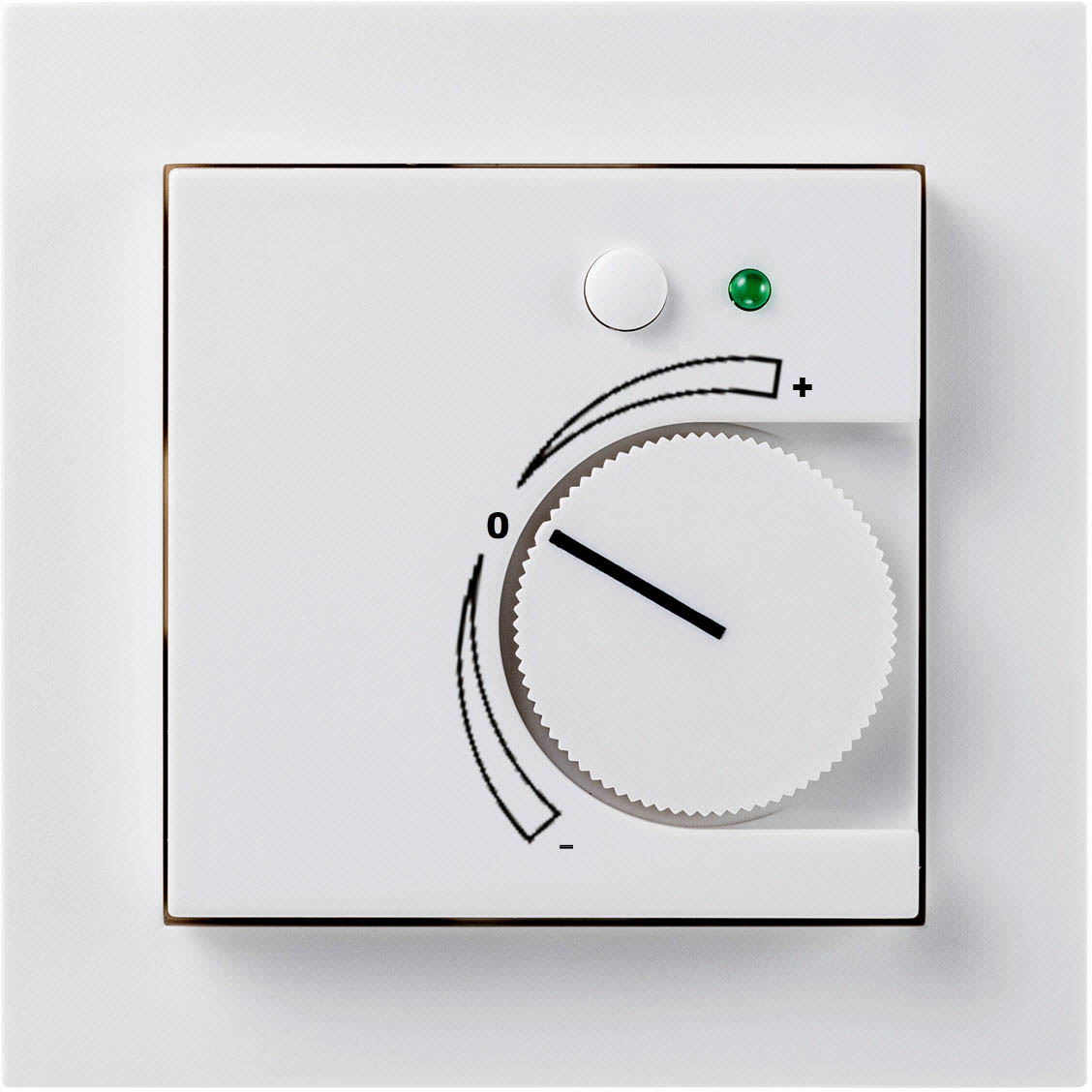

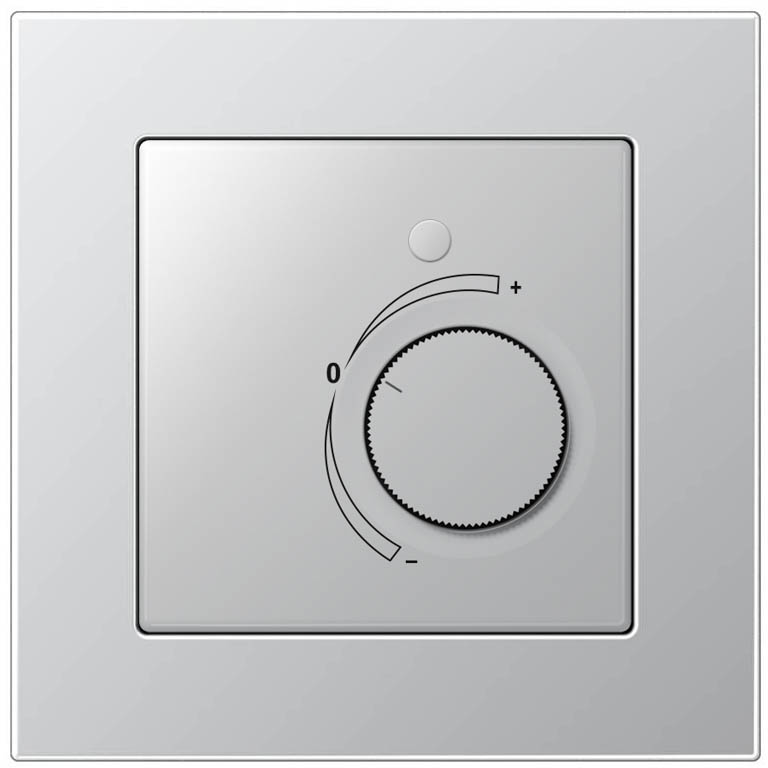

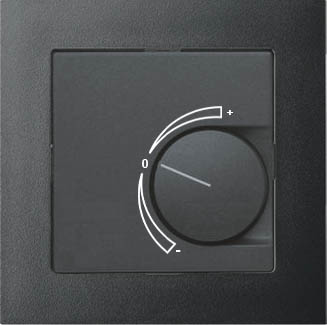

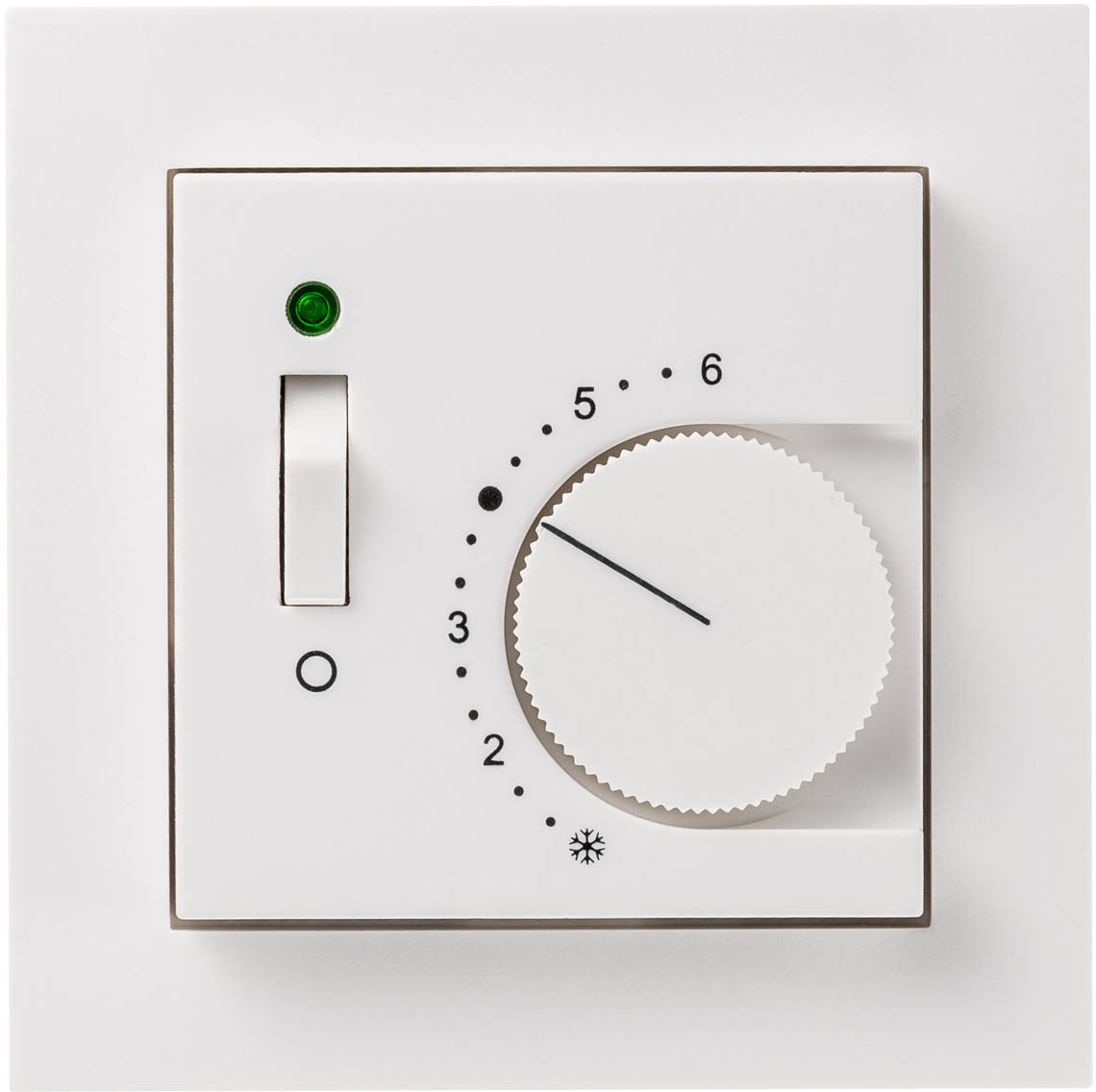

Çeşitli anahtar çerçevesi üreticilerinin tasarımına uygun çekici bir şekilde monte edilmiş bir oda ünitesidir. Farklı renklerde ve farklı etiketleme seçenekleri mevcuttur. Olası çalışma öğeleri potansiyometreler, LED'ler, düğmeler ve basmalı anahtarlarıdır. Entegre bir sıcaklık sensörü isteğe bağlıdır. Çıkarılabilir terminal, önceden kablolamaya izin verir.
Uygulama/Tür | Oda Ünitesi |
---|---|
Amaç | Oda İklim Kontrolü, Değerleri Ölçmek |
Ölçülmüş değerler | Sıcaklık, bağıl nem, CO2, VOC |
Arayüz | RS485 Modbus, Pasif, Aktif, 0..10 V |
Fonksiyonlar/ işlevler | sıcaklık kontrolü, Fan kontrolü, varlık |
Çalışma/Çalıştırma Fonksiyonları | sıcaklık noktası ayarı, Fan kademesi ayarı, varlık tespiti, LED üzerinden durum geri bildirimi |
Çalışma/Çalıştırma Elemanları | Potansiyometre (P), 10 Kohm, 1 Kohm, 5 Kohm, Aktif 0..10 V, (Anahtar programına bağlı olarak değişir), Rocker Anahtar (lar), 2 Fan Kademesi, 3 Fan Kademesi, Anahtarlama kapasitesi maks. 24 V =/~, 5 W, Üreticinin etiketlenmesi, Buton (t) |
Konfigürasyon/Yapılandırma | BUS, Dip Anahtarları |
Sensör | Pt1000 DIN CL. B, Pt100 DIN CL. B, Pt1000 1/3 DIN, Pt100 1/3 DIN, NI1000 DIN CL. B, NI1000TK5000, NTC10k, NTC10K PRECON, NTC20k, NTC1,8k, LM235Z, pasif |
Çıkış voltajı | 0..10 V, 2x 0..10 V, Min. 5 kΩ yük, Min. 10 kΩ yük |
Giriş | Anahtar kontağı için 2x giriş dijital |
Ağ teknolojisi | RS485 Modbus |
Veri iletimi | RTU, yarı dupleks, Baud Hızı 9.600, 19.200, 38.400 veya 57.600, Parite: Yok (2 Stop Bit), çift veya tek (1 durak biti) |
Çalışma sıcaklığı aralığı (°C) | -35..+70 |
Çalışma sıcaklığı aralığı (°C) | 0..+50, -35..+70 |
Çıkış sinyal sıcaklığı | 0..+50 °C |
Çalışma nem aralığı | maks. % 85 RH Yoğuşmasız |
Sıcaklık Doğruluğu | ± 0,5 K (21 ° C'de tip), Ölçüm aralığının ±% 1'i (21 ° C'de tip), ± 0,3 K (0 ° C'de tip), ± 0,4 K (0 ° C'de tip), ± 0,22 K (25 ° C'de tip) |
Nem Ölçme Aralığı | % 0..100 RH Yoğuşmasız |
Nem Doğruluğu | % 10..90 RH arasında ±% 2 (21 ° C'de tip.) |
CO2 ölçme aralığı | 0..2000 ppm |
CO2 Doğruluğu | ± 50 ppm +ölçülen değerin% 3'ü (21 ° C'de,% 50 RH, 1015 hPa)), Kendi kendine kalibrasyon çift kanal |
VOC (karışık gaz) ölçme | ısıtmalı metal oksit yarı iletken, kendi kendine kalibrasyon |
Güç kaynağı | 24 V = (±%10) SELV, 15..35 V = SELV, 24 V ~ (±%10) SELV, 19..29 V ~ SELV |
Güç tüketimi | tip. 0,4 W (24 V =), maks. 1,6 W (24 V =), 0,8 VA (24 V ~), 3,9 VA (24 V ~) |
Görüntü / Görüntülemek | Durum geri bildirimi için LED, Yeşil (standart), kırmızı veya sarı (birkaç LED mümkün) |
Renk | beyaz, saf beyaz parlak, saf beyaz mat, alüminyum, siyah, Alpin Beyazı |
Koruma (IP) | IP20, EN 60529'a göre |
Bağlantı | Terminal bloğu, maks. 1,5 mm² |
Anahtarlama Aralıkları | Berker, Busch-jaeger, Adam, Gira, Jung, Merten |
Berker Anahtarlama Aralıkları | S.1, B.3 Alüminyum, B.7, B.7 Cam, Q.1, Q.3, K.5 Alüminyum/Paslanmaz Çelik |
Busch-Jaeger Anahtarlama Aralıkları | Alpha NEA®, Busch-Axcent®, Busch-Balance® SI, Busch-Duro 2000® SI, impuls, Reflex SI, Solo® |
Feller Anahtarlama Aralıkları | Ediziodue, Standarddue |
Gira Anahtarlama Aralıkları | E2, E3, Esprit, Etkinlik, Flächenschalter, Standart 55 |
Jung Anahtarlama Aralıkları | A 500, A 550, Bir tasarım, A artı, AS 500, CD 500, LS 990 |
Merten Anahtarlama Aralıkları | 1-M, Antik, Artec, Artec paslanmaz çelik, Atelier-m, M-arc, M-planı, M-pure, M-Smart |
Peha Anahtarlama Aralıkları | Aura, Aura bardağı |
Montaj | standart AB kutusuna sıva altı montaj (Ø=60 mm, derinlik min. 45 mm) |
Ambalaj uzunluğu (mm) | 90 |
Ambalaj genişliği (mm) | 90 |
Ambalaj yüksekliği (mm) | 80 |
Ambalajlama | kutu ambalajı |
Cihaz uzunluğu (mm) | 81 |
Cihaz genişliği (mm) | 81 |
Cihaz yüksekliği (mm) | 38 |
Ağırlık (g) | 50 |
Notlar | karışık gaz sensörleri oksitlenebilen (yanabilen) gazları ve buharları algılar: Vücut kokuları, tütün dumanı, malzemelerden yayılan ekshalasyonlar (mobilya, halı, boya, tutkal ...) |
