Zadajniki pomieszczeniowe
WRF07 x

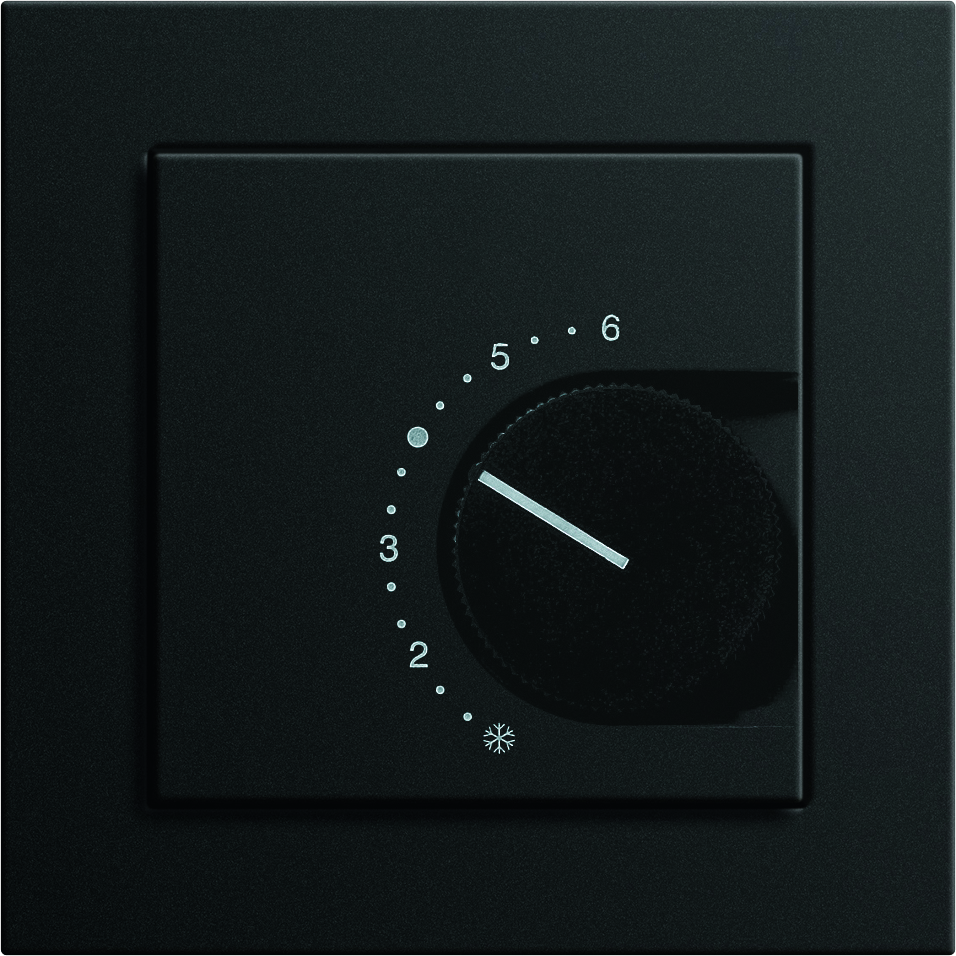

Atrakcyjny wizualnie, montowany podtynkowo sterownik pokojowy z ramkami we wzornictwie różnych producentów osprzętu instalacyjnego. Dostępne w różnych kolorach i różnych wariantach oznaczeń. Dostępne elementy obsługi to potencjometry, diody LED, przyciski i przełącznik suwakowy. Na życzenie urzadzenie można wyposażyć w czujnik temperatury. Wyjmowany terminal złącz umożliwia wstępne okablowanie.
| Zastosowanie/typu | Zadajnik pomieszczeniowy |
|---|---|
| Cel | Kontrola klimatu w pomieszczeniu, Pomiar wartości |
| Mierzone wielkości | temperatura, wilgotność względna, CO2, VOC |
| Interfejs | RS485 Modbus, Pasywny, Aktywny, 0..10 V |
| Funkcje | sterujący temperaturą, sterujący wentylatorem, obecność |
| Funkcje operacyjne | modyfikowanie nastawy temperatury, przełączanie prędkości wentylatora, sygnalizacja obecności, sygnalizowanie statusu poprzez diodę LED |
| Elementy sterujące | potencjometr (P), 10 kOhm, 1 kOhm, 5 kOhm, aktywny 0..10 V, (różni się w zależności od serii ramek instalacyjnych), przełącznik suwakowy (S), 2 biegi went., 3 biegi went., przełączanie obciążenia maks. 24 V =/~, 5 W, standardowe oznaczenie napis producenta, przycisk (T) |
| Konfiguracja | BUS, DIP-switch |
| Czujnik | Pt1000 DIN Kl. B, Pt100 DIN Kl. B, Pt1000 1/3 DIN, Pt100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC20k, NTC1,8k, LM235Z, pasywny |
| Wyjściowe napięciowe | 0..10 V, 2x 0..10 V, min. obciążenie 5 kΩ, min. obciążenie 10 kΩ |
| Wejście | 2x wejście cyfrowe dla bezpotencjałowego styku przełączającego |
| Interfejs sieciowy | RS485 Modbus |
| Transmisja danych | RTU, półdupleks, baudrate 9.600, 19.200, 38.400 lub 57.600, parzystość: brak (2 bity stopu), parzysty lub nieparzysty (1 bit stopu) |
| Zakres roboczy temperatury (°C) | -35..+70 |
| Zakresy roboczy temperatura (°C) | 0..+50, -35..+70 |
| Sygnał wyjściowy temperatury | 0..+50 °C |
| Zakres roboczy wilgotność | maks. 85% rH bez kondensacji |
| Błąd pomiaru temperatury | ±0,5 K (typ. w 21 °C), ±1% od zakresu pomiarowego (typ. w 21 °C), ±0,3 K (typ. w 0 °C), ±0,4 K (typ. w 0 °C), ±0,2 K (typ. w 25 °C, zależne od temperatury) |
| Zakres pomiarowy wilgotności | 0..100% rH bez kondensacji |
| Błąd pomiaru wilgotności | ±2% między 10..90% rH (typ. w temp. 21 °C) |
| Zakres pomiarowy CO2 | 0..2000 ppm |
| Błąd pomiaru CO2 | ±50 ppm +3% wartości mierzonej (typ. w temp. 21 °C, 50% rH, 1015 hPa), samokalibracja dwukanałowa |
| Pomiar VOC (gaz mieszany) | półprzewodnikowy czujnik z tlenkiem metali, samokalibrujący |
| Zasilanie | 24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Pobór prądu | typ. 0,4 W (24 V =), maks. 1,6 W (24 V =), 0,8 VA (24 V ~), 3,9 VA (24 V ~) |
| Wyświetlacz | dioda LED dla sygnalizowania statusu, zielony (standardowy), czerwony lub żółty (możliwe kilka diod LED) |
| Kolor | biały, czysta biel wysoki połysk, czysta biel matowy, aluminium, czarny, biel alpejska |
| Stopień ochrony | IP20, zgodnie z EN 60529 |
| Podłączenie | terminal złącz maks. 1,5 mm² |
| Rodzaje ramek | Berker, Busch-Jaeger, Feller, Gira, Jung, Merten |
| Rodzaje przełączników Berker | S.1, B.3 aluminium, B.7, B.7 szkło, Q.1, Q.3, K.5 aluminium/stal nierdzewna |
| Rodzaje przełączników Busch-Jaeger | alpha nea®, Busch-axcent®, Busch-balance® SI, Busch-Duro 2000® SI, impuls, Reflex SI, solo® |
| Rodzaje przełączników Feller | EDIZIOdue, STANDARDdue |
| Rodzaje przełączników Gira | E2, E3, Esprit, Event, Flächenschalter, Standard 55 |
| Rodzaje przełączników Jung | A 500, A 550, A creation, A plus, AS 500, CD 500, LS 990 |
| Rodzaje przełączników Merten | 1-M, Antik, Artec, Artec stal nierdzewna, Atelier-M, M-Arc, M-Plan, M-Pure, M-Smart |
| Rodzaje przełączników Peha | Aura, Aura szkło |
| Sposób montażu | instalacja w standardowej puszce podtynkowej EU (Ø=60 mm, min. 45 mm gł.) |
| Długość opakowania (mm) | 90 |
| Szerokość opakowania (mm) | 90 |
| Wysokość opakowania (mm) | 80 |
| Opakowanie | składany karton |
| Długość urządzenia (mm) | 81 |
| Szerokość urządzenia (mm) | 81 |
| Wysokość urządzenia (mm) | 38 |
| Waga (g) | 50 |
| Uwagi | czujniki lotnych związków organicznych wykrywają gazy i opary, które mogą być utlenianie(spalane): zapach ciała, dym tytoniowy, opary z materiałów (mebli, wykładzin, farb, klejów ...) |
| Gefahrgut | LABEL_NO |
Brak dostępnych danych BIM
| Vorschau | Name |
|---|---|
|
|
WRF07_Datasheet_en-us.pdf |
|
|
WRF07_Datasheet_en.pdf |
|
|
WRF07_Datenblatt_de.pdf |
|
|
WRF07_x_CO2_VOC_Datasheet_en.pdf |
|
|
WRF07_x_CO2_VOC_Datenblatt_de.pdf |
| Vorschau | Name |
|---|---|
|
|
WRF07_x_rH-RS485_Modbus_Manual.zip |
|
|
WRF07_x_CO2_VOC_RS485_Modbus_Schnittstellenbeschreibung_de.pdf |
| Vorschau | Name |
|---|---|
|
|
EU_Konformitätserklärung_WRF07Pxxx_Modbus.pdf |
|
|
EU_Konformitätserklärung_WRF07Pxxx_passiv.pdf |
Brak dostępnych tekstów przetargowych
