| Anwendung/Typ |

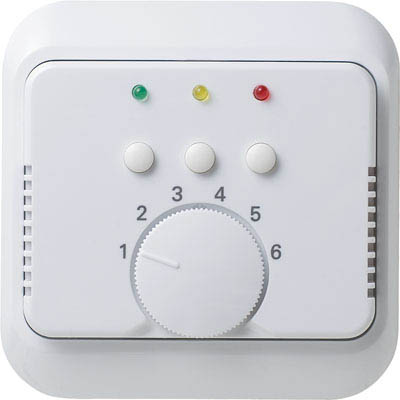

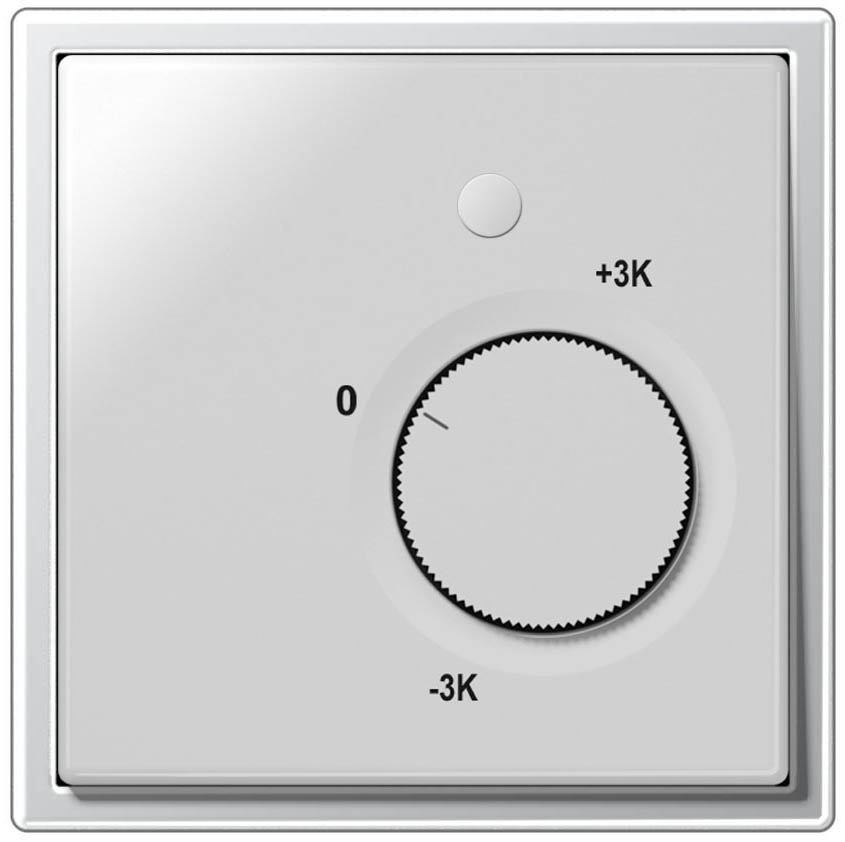

Raumbediengerät |
| Einsatzzweck |
Raumklimasteuerung, Messwerterfassung |
| Messgrössen |
Temperatur, relative Feuchte, CO2, VOC |
| Schnittstelle |
RS485 Modbus, Passiv, Aktiv, 0..10 V |
| Funktionen |
Temperatursteuerung, Lüftersteuerung, Anwesenheit |
| Bedienfunktionen |
Sollwertverstellung Temperatur, Lüfterstufenverstellung, Präsenzmeldung, Statusrückmeldung über LED |
| Bedienelemente |
Potentiometer (P), 10 kOhm, 1 kOhm, 5 kOhm, aktiv 0..10 V, (variiert je nach Schalterprogramm), Wippschalter (S), 2 Schaltstufen, 3 Schaltstufen, Schaltleistung max. 24 V =/~, 5 W, Standardbeschriftung des Herstellers, Taster (T) |
| Konfiguration |
BUS, DIP-Schalter |
| Sensor |
Pt1000 DIN Kl. B, Pt100 DIN Kl. B, Pt1000 1/3 DIN, Pt100 1/3 DIN, Ni1000 DIN Kl. B, Ni1000TK5000, NTC10k, NTC10k Precon, NTC20k, NTC1,8k, LM235Z, passiv |
| Ausgang Spannung |
0..10 V, 2x 0..10 V, min. Last 5 kΩ, min. Last 10 kΩ |
| Eingang |
2x Eingang digital für potentialfreien Schaltkontakt |
| Netzwerktechnologie |
RS485 Modbus |
| Datenübertragung |
RTU, halbduplex, Baudrate 9.600, 19.200, 38.400 oder 57.600, Parität: keine (2 Stoppbits), gerade oder ungerade (1 Stoppbit) |
| Temperatureinsatzbereich (°C) |
-35..+70 |
| Temperatureinsatzbereiche (°C) |
0..+50, -35..+70 |
| Ausgangssignal Temperatur |
0..+50 °C |
| Einsatzbereich Feuchte |
max. 85% rH nicht kondensierend |
| Genauigkeit Temperatur |
±0,5 K (typ. bei 21 °C), ±1% vom Messbereich (typ. bei 21 °C), ±0,3 K (typ. bei 0 °C), ±0,4 K (typ. bei 0 °C), ±0,2 K (typ. bei 25 °C, temperaturabhängig) |
| Messbereich Feuchte |
0..100% rH ohne Betauung |
| Genauigkeit Feuchte |
±2% zwischen 10..90% rH (typ. bei 21 °C) |
| Messbereich CO2 |
0..2000 ppm |
| Genauigkeit CO2 |
±50 ppm +3% des Messwerts (typ. bei 21 °C, 50% rH, 1015 hPa), Selbstkalibrierung Dual Channel |
| Messung VOC (Mischgas) |
beheizter Metalloxid-Halbleiter, Selbstkalibrierung |
| Spannungsversorgung |
24 V = (±10%) SELV, 15..35 V = SELV, 24 V ~ (±10%) SELV, 19..29 V ~ SELV |
| Leistungsaufnahme |
typ. 0,4 W (24 V =), max. 1,6 W (24 V =), 0,8 VA (24 V ~), 3,9 VA (24 V ~) |
| Anzeige |
LED zur Statusrückmeldung, grün (Standard), rot oder gelb (mehrere LEDs möglich) |
| Farbe |
weiss, reinweiss glänzend, reinweiss seidenmatt, aluminium, schwarz, alpinweiss |
| Schutzart |
IP20, gemäss DIN EN 60529 |
| Anschluss |
Schraubklemme, max. 1,5 mm² |
| Schalterprogramme |
Berker, Busch-Jaeger, Feller, Gira, Jung, Merten |
| Schalterprogramm Berker |
S.1, B.3 Aluminium, B.7, B.7 Glas, Q.1, Q.3, K.5 Aluminium/Edelstahl |
| Schalterprogramm Busch-Jaeger |
alpha nea®, Busch-axcent®, Busch-balance® SI, Busch-Duro 2000® SI, impuls, Reflex SI, solo® |
| Schalterprogramm Feller |
EDIZIOdue, STANDARDdue |
| Schalterprogramm Gira |
E2, E3, Esprit, Event, Flächenschalter, Standard 55 |
| Schalterprogramm Jung |
A 500, A 550, A creation, A plus, AS 500, CD 500, LS 990 |
| Schalterprogramm Merten |
1-M, Antik, Artec, Artec Edelstahl, Atelier-M, M-Arc, M-Plan, M-Pure, M-Smart |
| Schalterprogramm Peha |
Aura, Aura Glas |
| Montage |
Unterputz in Standard UP-Dose (Ø=60 mm, Tiefe min. 45 mm) |
| Verpackung Länge (mm) |
90 |
| Verpackung Breite (mm) |
90 |
| Verpackung Höhe (mm) |
80 |
| Verpackung |
Faltkarton |
| Gerät Länge (mm) |
81 |
| Gerät Breite (mm) |
81 |
| Gerät Höhe (mm) |
38 |
| Gewicht (g) |
50 |
| Hinweise |
Mischgas-Fühler erfassen Gase und Dämpfe, die oxidiert (verbrannt) werden können: Körpergerüche, Tabakrauch, Ausdünstungen von Materialien (Möbel, Teppiche, Farbanstriche, Klebstoff, ...) |
| Gefahrgut |
Nein |
